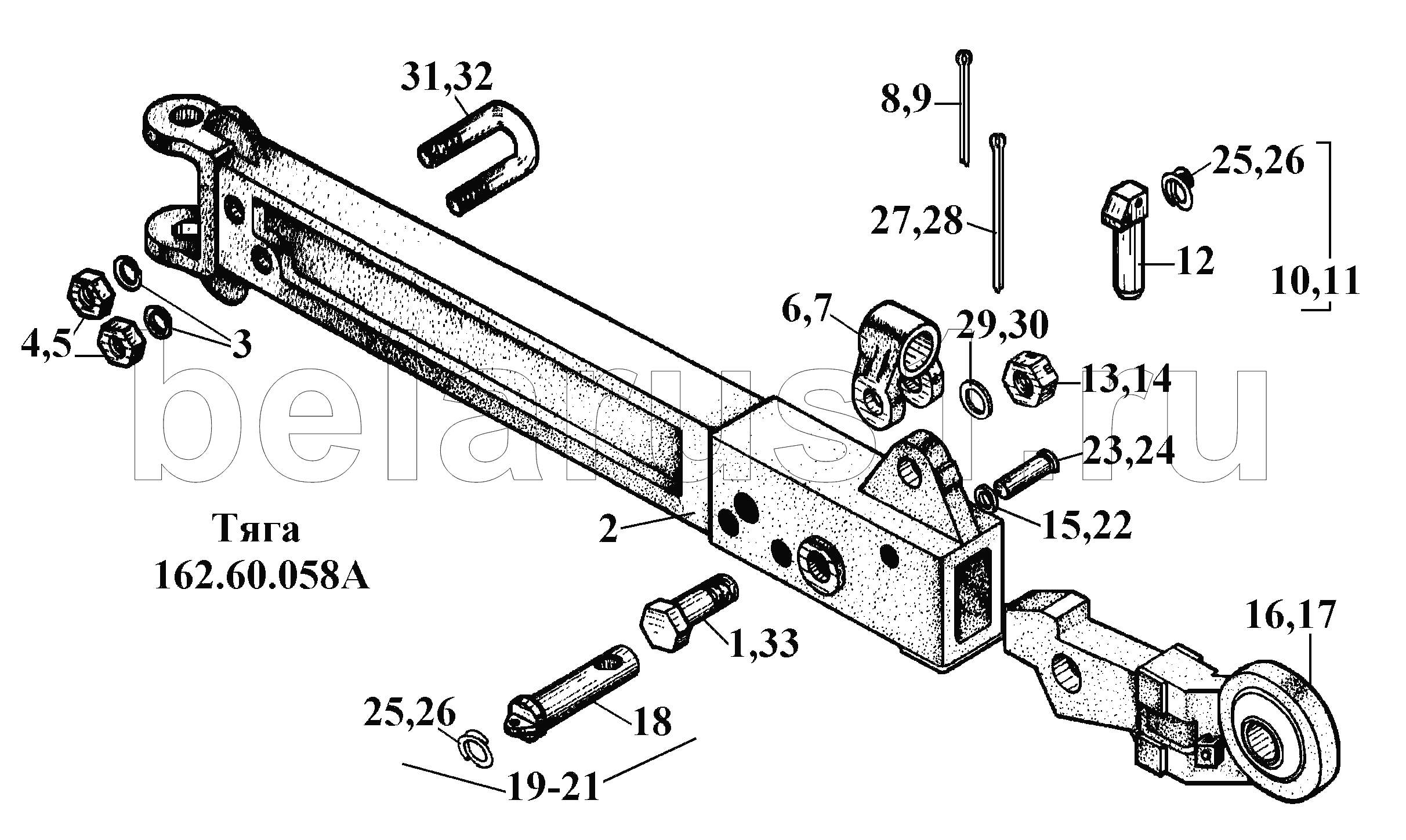

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Тяга 162.60.058А
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
21
22
23
24
25
25
26
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 162.60.206 | Палец | |
| 2 | 162.60.056А | Вилка | |
| 3 | 20.65Г.05 | Шайба ГОСТ 6402-70 | |
| 4 | M20x1,5-7H8.016 | Гайка | |
| 5 | M20x1,5-7H8.029 | Гайка | |
| 6 | 77.60.258-01 | Серьга | |
| 7 | М24х2-7Н.04.029 | Гайка | |
| 8 | 4x22.016 | Шплинт | |
| 9 | 4x22.029 | Шплинт | |
| 10 | 162.60.032 | Чека | |
| 11 | 162.60.032-20 | Чека | |
| 12 | 162.60.142 | Чека | |
| 13 | М24х2-7Н.04.016 | Гайка | |
| 14 | М24х2-7Н.04.029 | Гайка | |
| 15 | С12.01.10кп.013 | Шайба | |
| 16 | 162.60.060А | Головка | |
| 17 | 162.60.060А-11 | Головка | |
| 18 | 100.60.101 | Шкворень | |
| 19 | 160.60.010 | Шкворень | |
| 20 | 160.60.010-10 | Шкворень | |
| 21 | 160.60.010-20 | Шкворень | |
| 22 | С12.01.10кп.0215 | Шайба | |
| 23 | 6-12h11x75M.45x2.39.43.кд9xp | Ось | |
| 24 | 6-12h11x75M.45x2.39.43.Ц9xp | Ось | |
| 25 | 77.60.222 | Кольцо | |
| 26 | 77.60.222-20 | Кольцо | |
| 27 | 5x45.016 | Шплинт | |
| 28 | 5x45.029 | Шплинт | |
| 29 | 24.01.08кп.013 | Шайба | |
| 30 | 24.01.08кп.0215 | Шайба | |
| 31 | 162.60.194Б | Стремянка | |
| 32 | 162.60.194Б-20 | Стремянка | |
| 33 | 162.60.206-20 | Палец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
