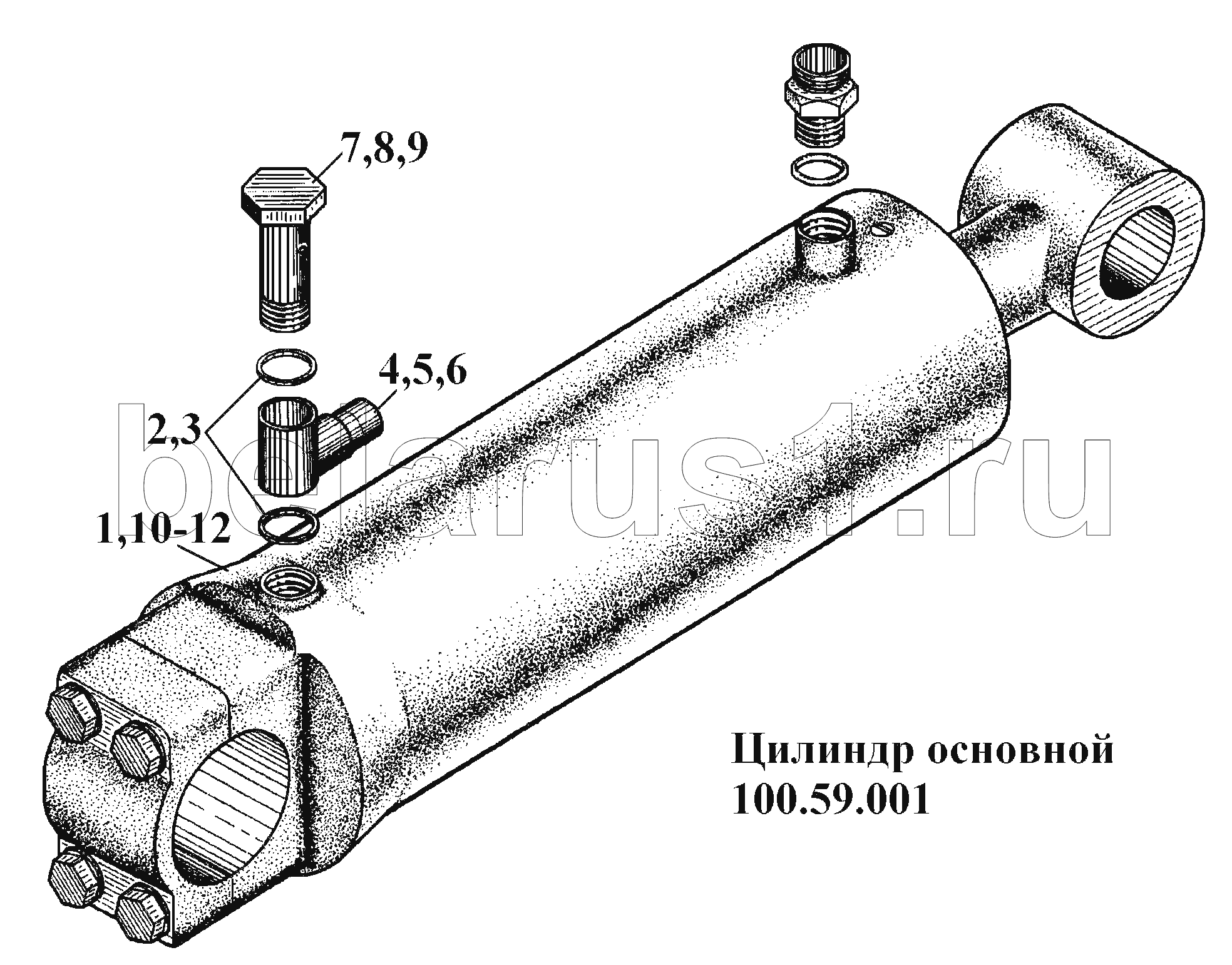

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Цилиндр основной 100.59.001
1
2
3
4
5
6
7
8
9
10
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ц100х250.020.000Г | Гидроцилиндр | |
| 2 | 77.64.114 | Шайба малая | |
| 3 | 77.64.114-20 | Шайба малая | |
| 4 | 79.59.010 | Клапан замедлительный | |
| 5 | 79.59.010-10 | Клапан замедлительный | |
| 6 | 79.59.010-20 | Клапан замедлительный | |
| 7 | 77.64.105 | Болт | |
| 8 | 77.64.105-10 | Болт | |
| 9 | 77.64.105-20 | Болт | |
| 10 | 79.59.101 | Гидроцилиндр Ц100 | |
| 11 | 79.59.101-10 | Гидроцилиндр Ц100 | |
| 12 | 79.59.101-20 | Гидроцилиндр Ц100 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
