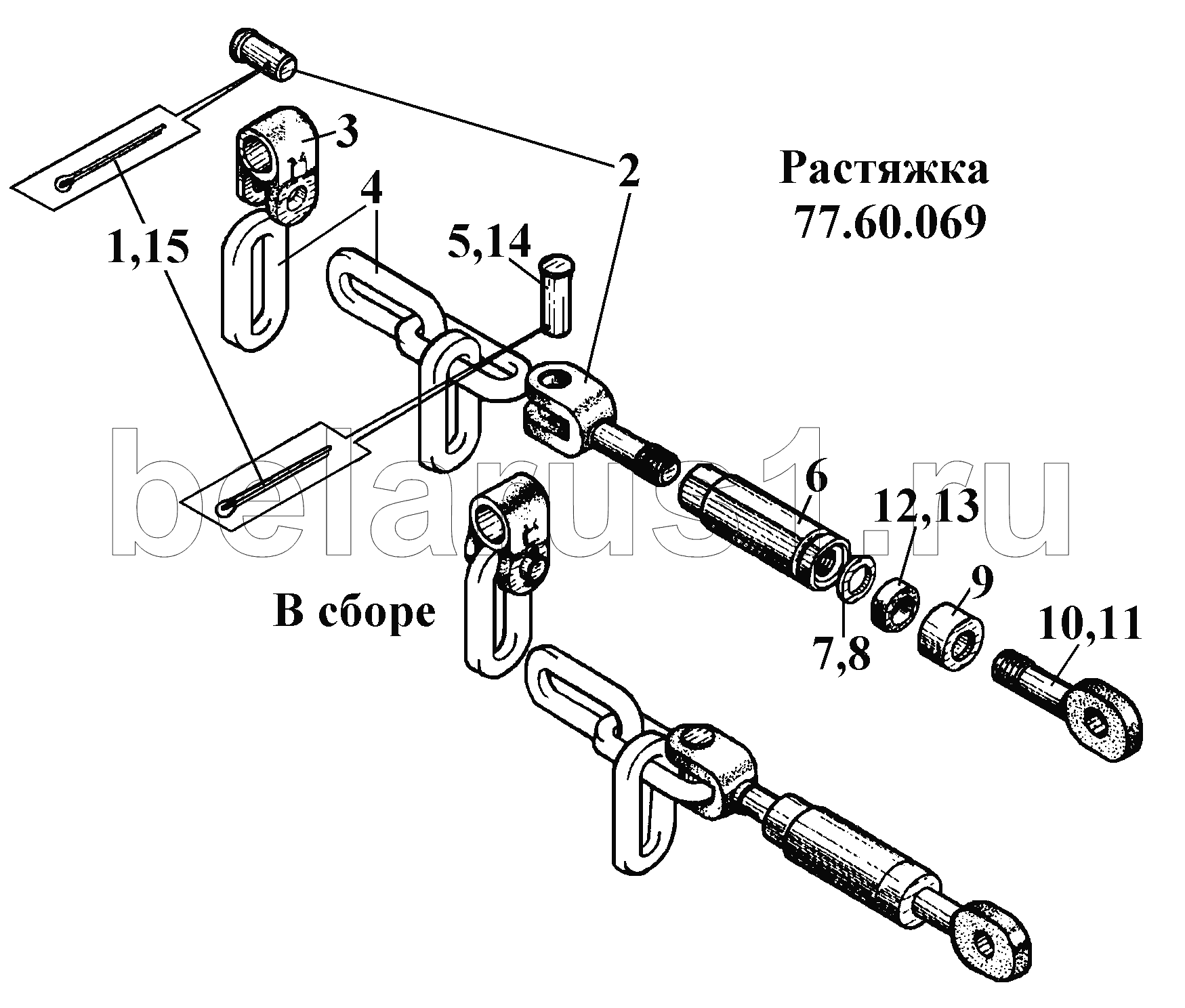

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Растяжка 77.60.069
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6,3x36.016 | Шплинт | |
| 2 | 77.60.235 | Палец | |
| 3 | 77.60.257 | Серьга | |
| 4 | 77.60.263 | Цепь | |
| 5 | 77.60.262 | Винт с левой резьбой | |
| 6 | 77.60.261 | Муфта | |
| 7 | 77.60.216 | Шайба | |
| 8 | 77.60.216-20 | Шайба | |
| 9 | 77.60.215 | Колпак | |
| 10 | 77.60.260 | Винт растяжки | |
| 11 | 77.60.260-10 | Винт растяжки | |
| 12 | 77.60.217 | Прокладка | |
| 13 | 77.60.217-20 | Кольцо | |
| 14 | 77.60.262-10 | Винт с левой резьбой | |
| 15 | 6,3x36.029 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
