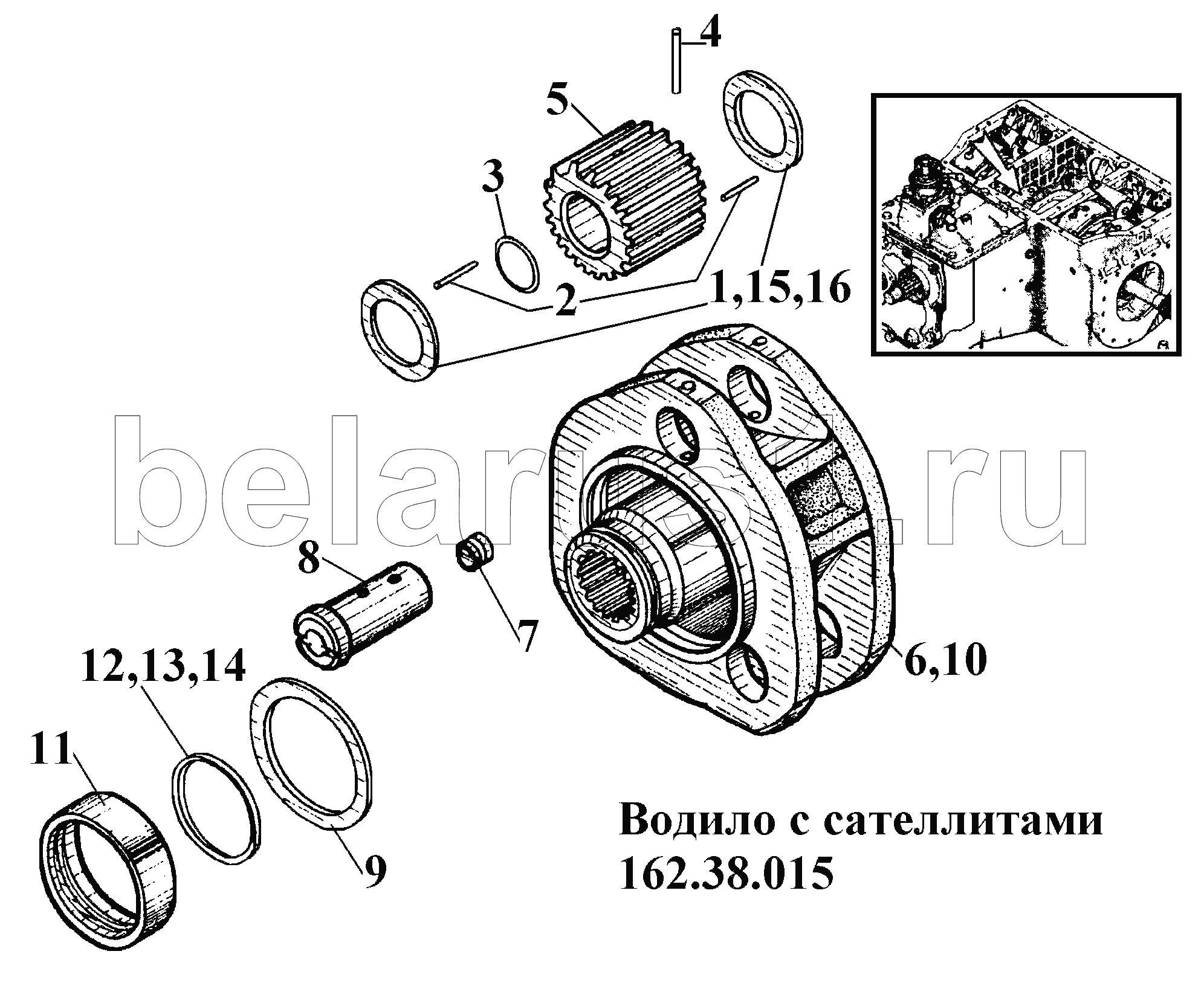

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Водило с сателлитами 162.38.015
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 77.38.123-1 | Кольцо | |
| 2 | 4х15,8А5 | Ролик | |
| 3 | 78.38.118 | Кольцо | |
| 4 | 78.38.140-1 | Заклепка | |
| 5 | 78.38.103 | Сателлит | |
| 6 | 112.38.046 | Водило | |
| 7 | 112.38.07 | Втулка | |
| 8 | 112.38.106 | Ось сателлита | |
| 9 | 77.38.139 | Кольцо распорное | |
| 10 | 112.38.046-20 | Водило | |
| 11 | 77.38.118-1 | Кольцо | |
| 12 | 77.38.106А-10 | Кольцо уплотнительное | |
| 13 | 77.38.106А-20 | Кольцо уплотнительное | |
| 14 | 77.38.106А | Кольцо | |
| 15 | 77.38.123-1-02 | Кольцо | |
| 16 | 77.38.123-1-03 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
