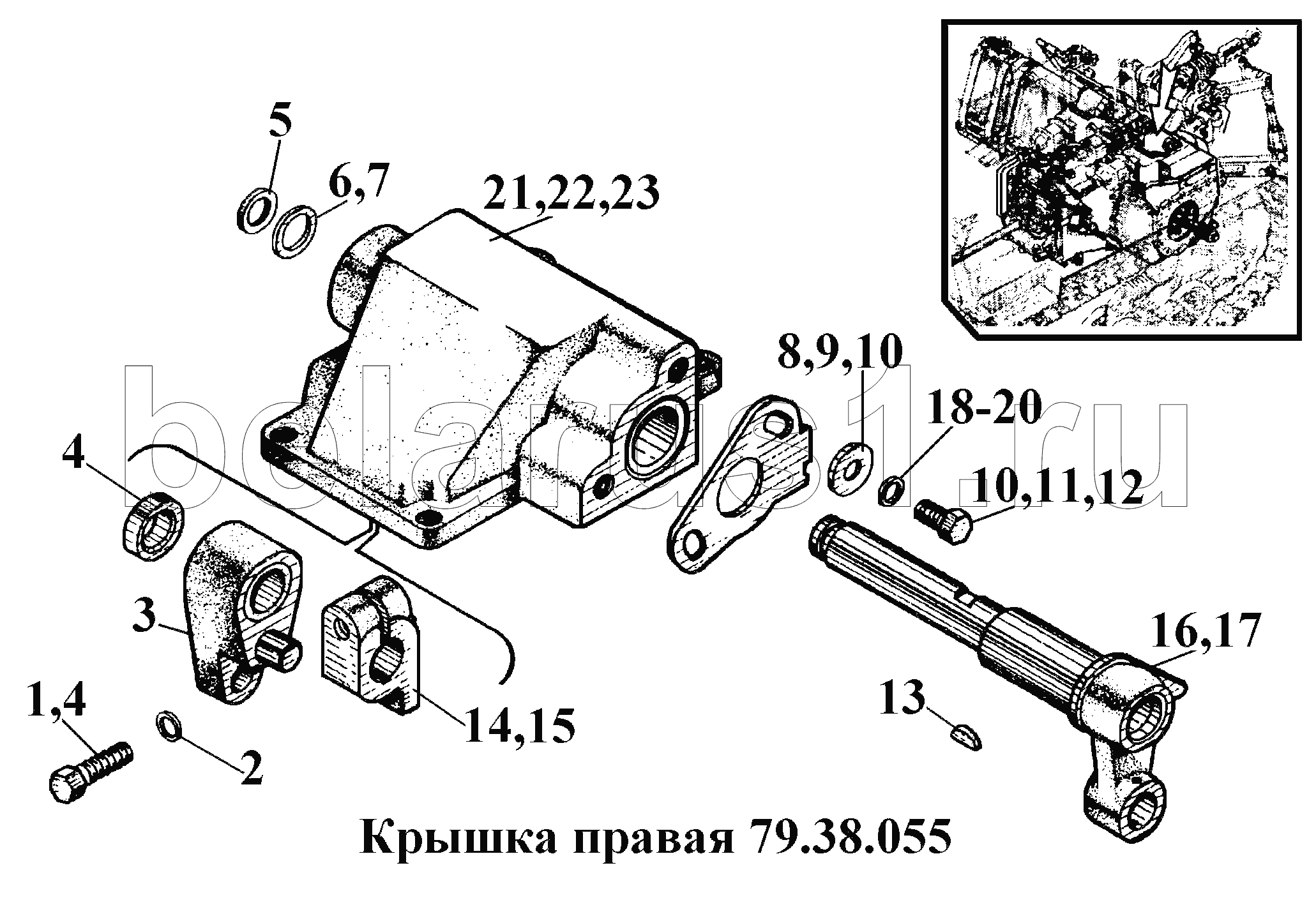

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Крышка правая 79.38.055
1
2
3
4
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | M10-6gx35.88.35.016 | Болт | |
| 2 | 10.65Г.05 | Шайба ГОСТ 6402-70 | |
| 3 | 79.38.060 | Рычаг | |
| 4 | M10-6gx35.88.35.029 | Болт | |
| 5 | В20 | Кольцо | |
| 6 | C18.01.10кп.013 | Шайба | |
| 7 | C18.01.10кп.0215 | Шайба | |
| 8 | 79.38.430 | Пластина регулировочная | |
| 9 | 79.38.430-10 | Пластина регулировочная | |
| 10 | 79.38.430-20 | Пластина регулировочная | |
| 11 | M8-6gx20.88.35.016 | Болт | |
| 12 | M8-6gx20.88.35.029 | Болт | |
| 13 | 6x9 | Шпонка | |
| 14 | 79.38.437 | Поводок | |
| 15 | 79.38.437-20 | Поволок | |
| 16 | 79.38.058 | Вал стояночный правый | |
| 17 | 79.38.058-20 | Вал стояночный правый | |
| 18 | с8.01.10кп.013 | Шайба | |
| 19 | с8.01.10кп.0215 | Шайба | |
| 20 | 8.65Г.05 | Шайба ГОСТ 6402-70 | |
| 21 | 79.38.053 | Крышка правая | |
| 22 | 79.38.053-10 | Крышка правая | |
| 23 | 79.38.053-20 | Крышка правая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
