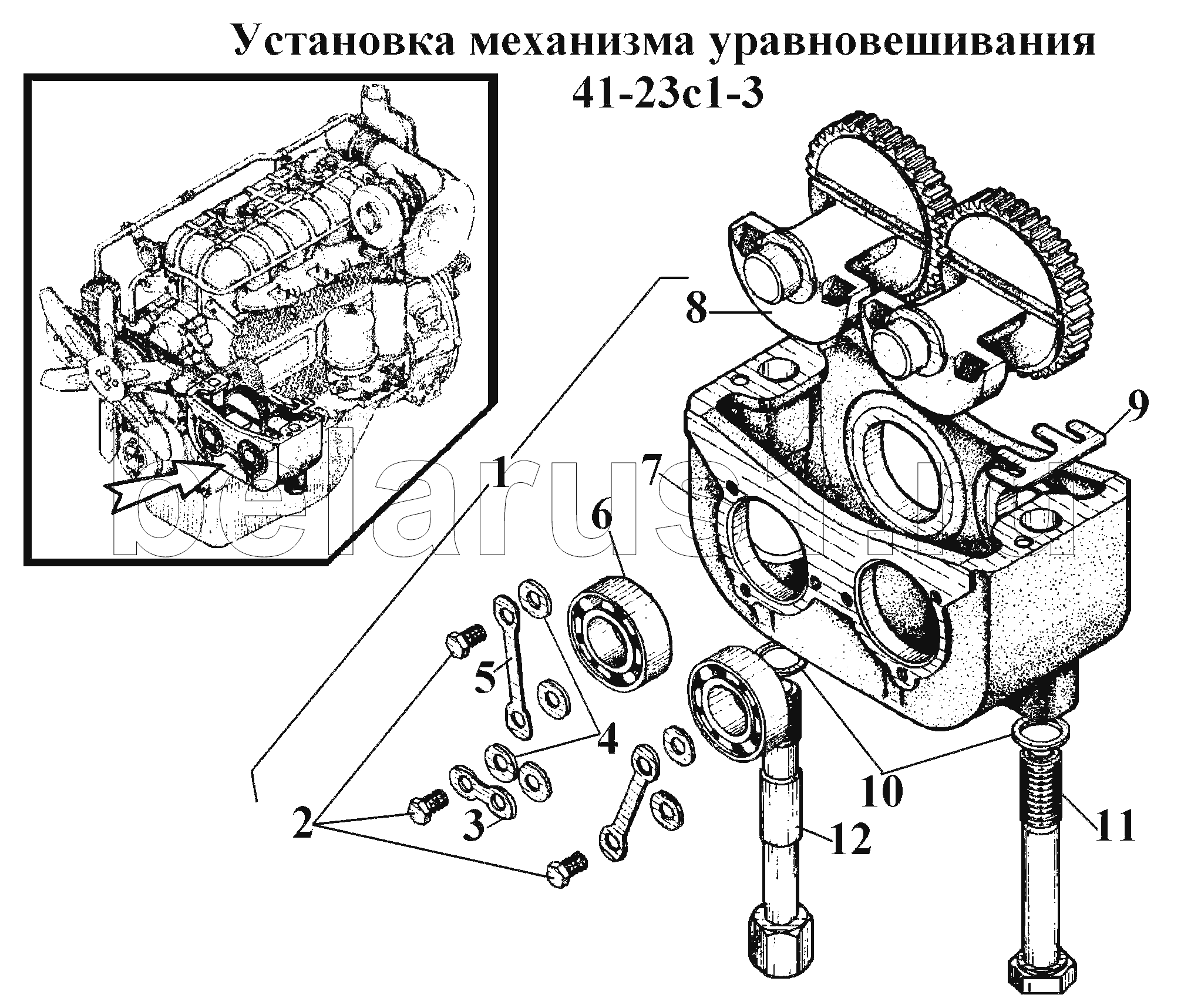

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Установка механизма уравновешивания 41-23с1-3
1
2
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 41-23с3 | Механизм урвновешивания | |
| 2 | М8-6gх16.88.35.013 | Болт ГОСТ 7796-70 | |
| 3 | 41-2319 | Шайба замковая | |
| 4 | 41-2315-1 | Шайба | |
| 5 | 41-2318 | Шайба замковая | |
| 6 | 12507км | Роликоподшипник | |
| 7 | 41-2301-3 | Корпус механизма уравновешивания | |
| 8 | 41-2303-5 | Шестерня-груз | |
| 9 | 41-2314-1 | Прокладка регулировочная | |
| 10 | 6Т2-0141 | Шайба | |
| 11 | 01М-0110-02 | Болт крепления крышки коренного подшипника | |
| 12 | 41-2308-1 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
