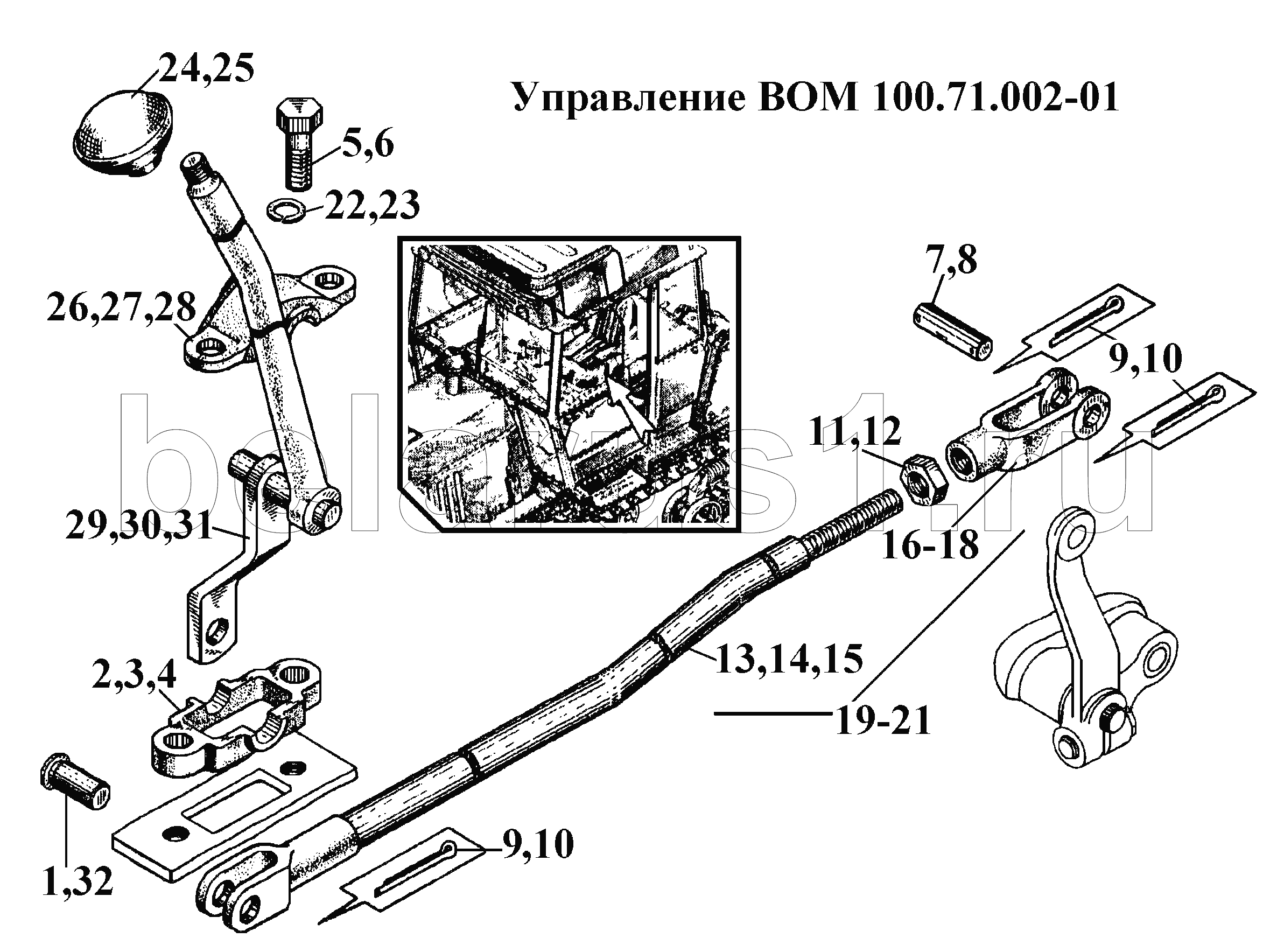

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Управление ВОМ 100.71.002-01
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
18
19
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 77.38.228 | Палец | |
| 2 | 100.64.136 | Основание | |
| 3 | 100.64.136-10 | Основание | |
| 4 | 100.64.136-20 | Основание | |
| 5 | M10.6gx40.88.35.029 | Болт | |
| 6 | M10.6gx40.88.35.016 | Болт | |
| 7 | A40-18-01-20 | Палец | |
| 8 | A40-18-01 | Палец | |
| 9 | 4x22.016 | Шплинт | |
| 10 | 4x22.029 | Шплинт | |
| 11 | M12x1,25-6H.04.029 | Гайка | |
| 12 | M12x1,25-6H.04.016 | Гайка | |
| 13 | 100.71.016 | Тяга с вилкой | |
| 14 | 100.71.016-10 | Тяга с вилкой | |
| 15 | 100.71.016-20 | Тяга с вилкой | |
| 16 | 88.40.373 | Вилка | |
| 17 | 88.40.373-10 | Вилка | |
| 18 | 88.40.373-20 | Вилка | |
| 19 | 100.71.015 | Тяга с вилками | |
| 20 | 100.71.015-10 | Тяга с вилками | |
| 21 | 100.71.015-20 | Тяга с вилками | |
| 22 | 10.65Г.05 | Шайба ГОСТ 6402-70 | |
| 23 | 10.65Г.0212 | Шайба | |
| 24 | А13.04.000А | Рукоятка | |
| 25 | А13.04.000А-20 | Рукоятка управления | |
| 26 | 100.64.137 | Крышка | |
| 27 | 100.64.137-10 | Крышка | |
| 28 | 100.64.137-20 | Крышка | |
| 29 | 100.71.011 | Рычаг верхний | |
| 30 | 100.71.011-10 | Рычаг верхний | |
| 31 | 100.71.011-20 | Рычаг верхний | |
| 32 | 77.38.228-20 | Палец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
