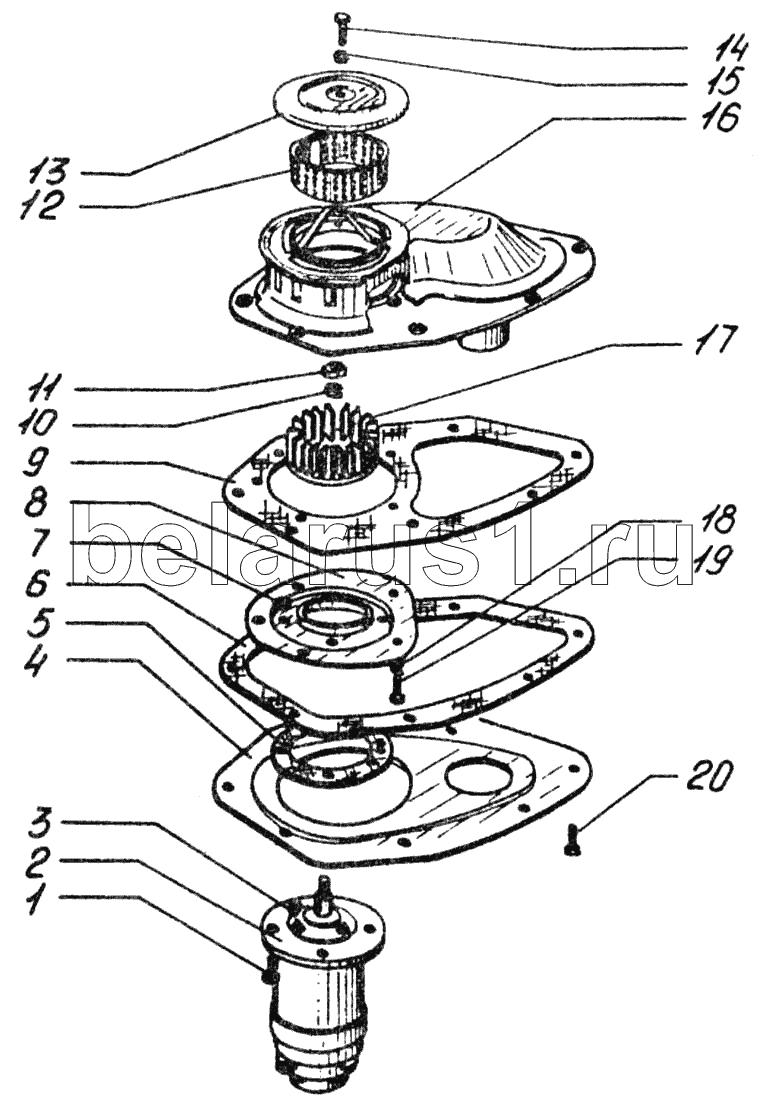

Каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Установка вентиляционная. Крыльчатка
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Болт М8.6gх25.88.35.016 ГОСТ 7796-70 | Болт М8.6gх25.88.35.016 ГОСТ 7796-70 | |
| 2 | МЭ-22 | Электродвигатель 2 12В, 120Вт | |
| 3 | Шпонка сегментная 3х5 ГОСТ 8795-70 | Шпонка сегментная 3х5 ГОСТ 8795-70 | |
| 4 | 88.57.300-2 | Окантовка | |
| 5 | 88.57.402 | Прокладке | |
| 6 | 88.57.412 | Прокладка | |
| 7 | Гайка М8.6.016 ГОСТ 5915-70 | Гайка М8.6.016 ГОСТ 5915-70 | |
| 8 | 88.57.401 | Диск переходный | |
| 9 | 88.57.413 | Прокладка | |
| 10 | Шайба 1265Г05 ГОСТ 6402-70 | Шайба 1265Г05 ГОСТ 6402-70 | |
| 11 | Гайка М12х1.25.8.016 ГОСТ 5916-70 | Гайка М12х1.25.8.016 ГОСТ 5916-70 | |
| 12 | 88.57.409-1 | Сетка заборная | |
| 13 | 88.57.408 | Крышка | |
| 14 | Болт М10.6gх20.58.35.016 ГОСТ 7796-70 | Болт М10.6gх20.58.35.016 ГОСТ 7796-70 | |
| 15 | Шайба 10.65Г 05 ГОСТ 6402-70 | Шайба 10.65Г 05 ГОСТ 6402-70 | |
| 16 | 88.57.086 | Улитка | |
| 17 | 88.57.052 | Крыльчатка | |
| 18 | Шайба 8.65Г 05 ГОСТ 6402-70 | Шайба 8.65Г 05 ГОСТ 6402-70 | |
| 19 | Болт М8.6gх16.88.35.016 ГОСТ 7796-70 | Болт М8.6gх16.88.35.016 ГОСТ 7796-70 | |
| 20 | Болт М10.6gх25.88.35.016 ГОСТ 7796-70 | Болт М10.6gх25.88.35.016 ГОСТ 7796-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
