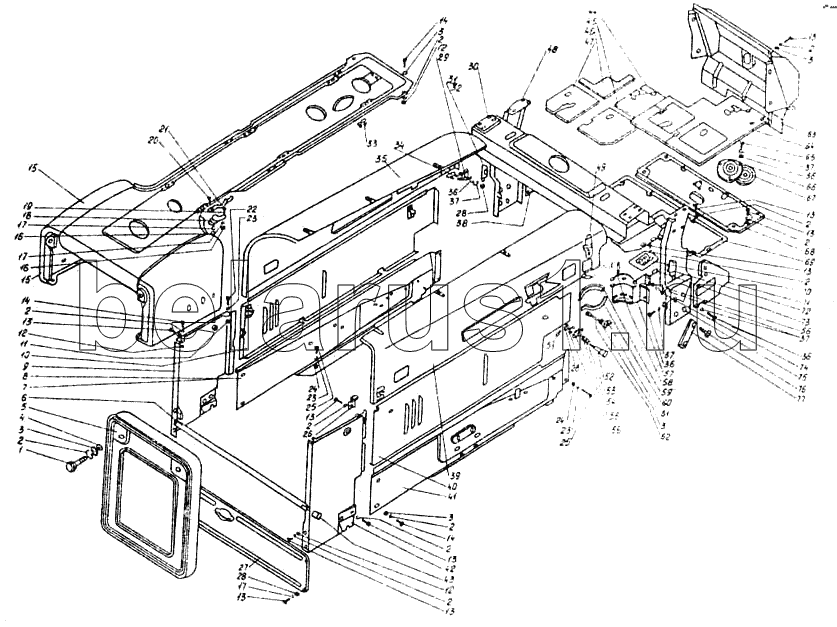

Каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Обшивка трактора
1
2
3
4
5
6
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
24
25
26
27
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Болт М20х1,5х45.66.40.016 ГОСТ 7796-70 | Болт М20х1,5х45.66.40.016 ГОСТ 7796-70 | Болт М20х1,5х45.66.40.016 ГОСТ 7796-70 | |
| Гайка М16х1.5 ГОСТ 5915-70 | Гайка М16х1.5 ГОСТ 5915-70 | Гайка М16х1.5 ГОСТ 5915-70 | |
| Гайка М8.6.016 ГОСТ 5915-70 | Гайка М8.6.016 ГОСТ 5915-70 | Гайка М8.6.016 ГОСТ 5915-70 | |
| 88.47.003 | 88.47.003 | Обшивка | |
| Шайба 16.01 ГОСТ 11371-78 | Шайба 16.01 ГОСТ 11371-78 | Шайба 16.01 ГОСТ 11371-78 | |
| 1 | 88.47.082 | Винт | |
| 2 | Шайба 1065Г05 ГОСТ 6402-70 | Шайба 1065Г05 ГОСТ 6402-70 | |
| 3 | Шайба 10.01 ГОСТ 11371-78 | Шайба 10.01 ГОСТ 11371-78 | |
| 4 | 88.47.285 | Шайба | |
| 5 | 88.47.059-1 | Решетка | |
| 6 | 88.47.251 | Стяжка нижняя | |
| 8 | 88.47.246-1 | Лист боковой передний правый | |
| 9 | 88.47.060-1 | Боковина правая | |
| 10 | 88.47.062-2 | Боковина правая | |
| 11 | Гайка М12.6.016 ГОСТ 5915-70 | Гайка М12.6.016 ГОСТ 5915-70 | |
| 12 | Гайка М10.6.016 ГОСТ 5915-70 | Гайка М10.6.016 ГОСТ 5915-70 | |
| 13 | Болт М10-6gх20.58.016 ГОСТ 7796-70 | Болт М10-6gх20.58.016 ГОСТ 7796-70 | |
| 14 | Болт М10х6gх25.58.016 ГОСТ 7796-70 | Болт М10х6gх25.58.016 ГОСТ 7796-70 | |
| 15 | 88.47.089 | Щит капоте | |
| 16 | Гайка М6.6.016 ГОСТ 5915-70 | Гайка М6.6.016 ГОСТ 5915-70 | |
| 17 | Шайба 665Г05 ГОСТ 6402-70 | Шайба 665Г05 ГОСТ 6402-70 | |
| 18 | 88.47.092 | Петля | |
| 19 | Винт М6-6gх16.58.016 ГОСТ 17473-72 | Винт М6-6gх16.58.016 ГОСТ 17473-72 | |
| 20 | Винт М6-6gх18.58.016 ГОСТ 17473-72 | Винт М6-6gх18.58.016 ГОСТ 17473-72 | |
| 21 | 88.47.345 | Фиксатор | |
| 22 | Болт М12х6gх30.88.35.016 ГОСТ 7796-70 | Болт М12х6gх30.88.35.016 ГОСТ 7796-70 | |
| 24 | Шайба 12.01 ГОСТ 11371-78 | Шайба 12.01 ГОСТ 11371-78 | |
| 25 | Болт М12-6gх25.88.35.016 ГОСТ 7796-70 | Болт М12-6gх25.88.35.016 ГОСТ 7796-70 | |
| 26 | 88.47.078 | Кронштейн усилителя | |
| 27 | Б78.47.111-1 | Крышка передняя | |
| 29 | 88.47.248-2 | Крючок задний правый | |
| 30 | 88.47.081 | Опора | |
| 31 | 88.85.030 | Кронштейн правый | |
| 32 | 88.47.245-2 | Опора левая | |
| 33 | 88.47.370 | Буфер | |
| 34 | 88.47.371 | Буфер | |
| 35 | 78.47.023 | Боковина верхняя правая | |
| 36 | Болт М8-6gх20.88.35.016 ГОСТ 7796-70 | Болт М8-6gх20.88.35.016 ГОСТ 7796-70 | |
| 37 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 38 | 88.47.241-2 | Щиток правый | |
| 39 | 88.47.091 | Боковина верхняя левая | |
| 40 | 88.47.063-2 | Боковина левая | |
| 41 | 88.47.247-1 | Лист боковой передний левый | |
| 42 | 88.47.061-1 | Боковина левая | |
| 44 | 88.47.307-1 | Подкладка | |
| 45 | 88.47.306-1 | Подкладка | |
| 46 | 88.47.305-1 | Подкладка | |
| 47 | 88.47.304-1 | Подкладка | |
| 48 | 88.47.057-2 | Стойка правая | |
| 49 | 77.47.017-1А | Защелка | |
| 50 | 88.47.249-2 | Крючок задний левый | |
| 52 | 88.47.083 | Ручка в сборе | |
| 54 | 77.36.131 | Пружина внутренняя | |
| 55 | 88.47.324 | Захват | |
| 56 | Шайба 8.01 ГОСТ 11371-78 | Шайба 8.01 ГОСТ 11371-78 | |
| 57 | 88.85.032 | Стойка правая | |
| 58 | А30.06.104 | Ось | |
| 59 | 88.85.150 | Стяжка | |
| 60 | 88.85.149 | Стяжка | |
| 62 | А30.06.101 | Винт-серьга | |
| 63 | 88.47.022-4 | Крышка задняя | |
| 64 | 88.47.226-2 | Коврик правый | |
| 65 | Болт М8-6gх16.88.35.016 ГОСТ 7796-70 | Болт М8-6gх16.88.35.016 ГОСТ 7796-70 | |
| 66 | 88.47.315 | Колпак | |
| 67 | К77.47.317 | Уплотнение | |
| 68 | 88.47.055-1 | Пол задний | |
| 69 | 88.47.054-2 | Пол передний | |
| 70 | 88.47.088 | Крышка | |
| 71 | 88.47.242-2 | Щиток левый | |
| 72 | 88.47.243-2 | Опора правая | |
| 73 | 88.47.244-1 | Лапка захвата | |
| 73 | Шайба 1265Г05 ГОСТ 6402-70 | Шайба 1265Г05 ГОСТ 6402-70 | |
| 74 | Болт М8-6gх25.88.35.016 ГОСТ 7796-70 | Болт М8-6gх25.88.35.016 ГОСТ 7796-70 | |
| 75 | 88.47.058-2 | Стойка левая | |
| 76 | 88.47.294 | Болт | |
| 77 | 88.47.291 | Пластина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
