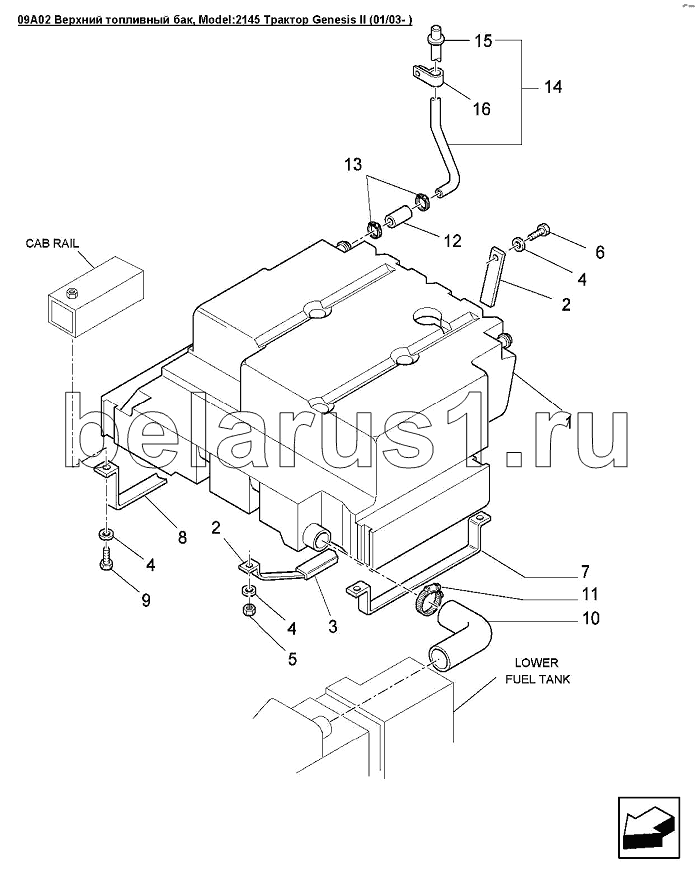

Каталог запасных частей к технике: Versatile серии GENESIS. 09A02 Верхний топливный бак

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали
1 9823045 Бак топливный задний
2 86506419 Лента крепления топливного бака 16ga, 31.8х1191мм, сталь
3 9841333 Упор бака
4 140045 Шайба стопорная BV M10 PL
5 100016 Гайка M10 x 1.5
6 43138 Болт M10x1.5x20 Cl 8.8
7 9841226 Планка топливного бака левая
8 9842088 Планка топливного бака правая
9 120073 Болт M10x1.50x80 Cl-8.8 Pl
10 9823050 Патрубок диам.76.2мм SAE-30R6
11 82012731 Хомут
12 86501950 Рукав 25.4x70 30R2
13 82012723 Хомут
14 86017650 Вентиляционный канал топливного бака
15 516837 Уплотнение
16 86000810 Хомут 1.06
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
