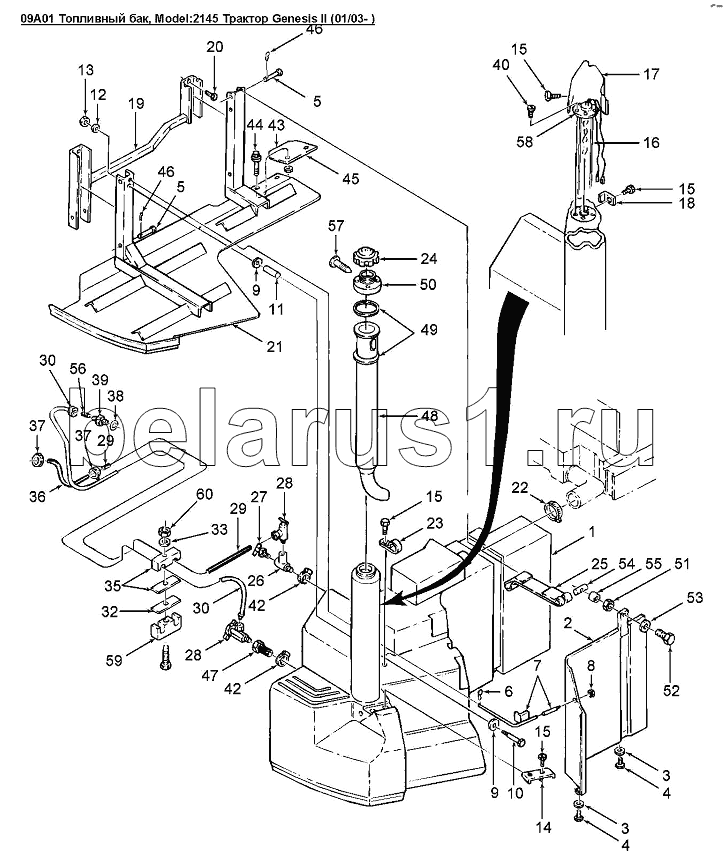

Каталог запасных частей к технике: Versatile серии GENESIS. 09A01 Топливный бак
45
1
2
3
3
4
4
5
5
6
7
8
9
9
10
11
12
13
14
15
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
28a
28a
29
29
30
30
32
33
35
36
37
37
38
39
40
42
42
43
44
46
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 45 | 9706755 | Гайка M6х1.0 Cl-8 | |
| 1 | 86504570 | Бак топливный полиэтиленовый, Genesis | |
| 2 | 86506056 | Упор боковой | |
| 3 | 140045 | Шайба стопорная BV M10 PL | |
| 4 | 43138 | Болт M10x1.5x20 Cl 8.8 | |
| 5 | 271670 | Палец 15.9x90.4мм | |
| 6 | 87395 | Скрепка 0.120х1.25 | |
| 7 | 9844998 | Тяга | |
| 8 | 88871 | Контргайка 1/2dm-13 | |
| 9 | 29684 | Шайба плоская диам.внут.17/32dm, наруж.2.00dm, толщина 3/16dm сталь | |
| 10 | 309308 | Болт M12x120 8.8PL | |
| 11 | 86501243 | Штифт | |
| 12 | 140046 | Шайба стопорная M12 PL | |
| 13 | 337475 | Гайка M12х1.75 | |
| 14 | 9844178 | Фиксатор | |
| 15 | 86500925 | Болт M6x12 Cl-8.8 | |
| 16 | 9821561 | Датчик топливный 110 галлонов | |
| 17 | 9841672 | Крышка | |
| 18 | 86501172 | Хомут | |
| 19 | 9844991 | Крепление | |
| 20 | 300388 | Болт M12x1.75x25 8.8 Pl | |
| 21 | 86501126 | Опора | |
| 22 | 82012731 | Хомут | |
| 23 | 237980 | Хомут 0.44 | |
| 24 | 9823040 | Крышка | |
| 25 | 86506059 | Задняя соединительная рейка | |
| 26 | 9860226 | Тройник 1/4MNPTx1/4FNPT | |
| 27 | 81465471 | Вентиль дренажный | |
| 28 | 86025173 | Клапан рукава | |
| 28a | 86034039 | Стяжная гайка 3/8dm | |
| 29 | 9823041 | Трубопровод топливный дренажный | |
| 30 | 86012171 | Трубка, от бака до фильтра | |
| 32 | 613122 | Фиксирующая пластина | |
| 33 | 9820463 | Шайба | |
| 35 | 604896 | Фиксатор | |
| 36 | 86000437 | Трубопровод диам.3/8dm | |
| 37 | 82012717 | Хомут | |
| 38 | 129270 | Кольцо уплотнительное 0.414 IDX0.072 THK BUNA | |
| 39 | 9845219 | Фитинг 1/2-20UNF / 5/8-24UNEF | |
| 40 | 87826 | БолтМ10х1 | |
| 42 | 9706921 | Хомут 1/2dm-1.375dm | |
| 43 | 86501513 | Пластина | |
| 44 | 86500925 | Болт M6x12 Cl-8.8 | |
| 46 | 216698 | Штифт 0.125 X 1.75 | |
| 47 | 86504557 | Фильтр топливного бака | |
| 48 | 86011899 | Трубка топливного бака | |
| 49 | 86504798 | Уплотнение внут. O64,3 х внеш. O81,8 х 3,0W | |
| 50 | 86517773 | Переходник заправки бака топливом | |
| 51 | 9706690 | Гайка M8x1.25 | |
| 52 | 120106 | Болт M8x40 8.8 PL | |
| 53 | 378243 | Шайба M8 Pl, 8.40x21.00х1.60, сталь | |
| 54 | 86506058 | Палец | |
| 55 | 86503086 | Втулка диам.13.7мм толщина 7.51мм | |
| 56 | 9846567 | Втулка | |
| 57 | 86012711 | Болт 8 x 75mm | |
| 58 | 86518439 | Уплотнение | |
| 59 | 86643219 | Хомут | |
| 60 | 9706755 | Гайка M6х1.0 Cl-8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
