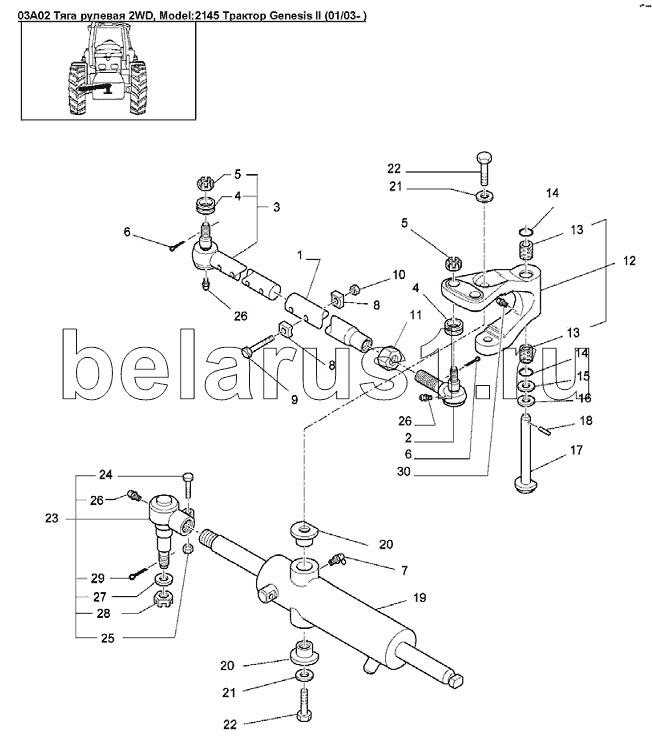

Каталог запасных частей к технике: Versatile серии GENESIS. 03A02 Тяга рулевая 2WD
1
2
3
4
4
5
5
6
6
7
8
8
9
10
11
12
13
13
14
14
15
16
17
18
19
20
20
21
21
22
22
23
24
25
26
26
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 86502992 | Корпус соединительной тяги | |
| 2 | 86502993 | Наконечник тяги в сборе | |
| 3 | 86502997 | Наконечник тяги в сборе | |
| 4 | 86502994 | Пыльник, 2WD, | |
| 5 | 412144 | Корончатая гайка М20х1.5 | |
| 6 | 86013355 | Шплинт 0.18х1.50 | |
| 7 | 86034695 | Фитинг 3/16dm | |
| 8 | 86503012 | Шайба | |
| 9 | 50085 | Болт G5 3/8dm-24x3dm | |
| 10 | 80855 | Контргайка 3/8 | |
| 11 | 87319 | Гайка G2, LH, 1-1/82dm-12 | |
| 12 | 86502998 | Поворотный кулак | |
| 13 | 86502999 | Втулка | |
| 14 | 27286 | Уплотнительное кольцо внут. O 0,984, толщина 0,139 | |
| 15 | 86503147 | Шайба плоская | |
| 16 | 86503146 | Шайба плоская | |
| 17 | 86503001 | Ось | |
| 18 | 87406 | Пружинный штифт диам.0.25, длина 1.5 | |
| 19 | 86502979 | Гидроцилиндр | |
| 20 | 86503002 | Штуцер | |
| 21 | 86503145 | Шайба | |
| 22 | 9843495 | Болт шестигранный M20x60 10.9PL | |
| 23 | 86502995 | Ось Genesis 2WD | |
| 24 | 88436 | Болт 0.38dmx2.00GR5 PL | |
| 25 | 88902 | Контргайка 3/8dm-16 | |
| 26 | 86034695 | Фитинг 3/16dm | |
| 27 | 86503148 | Шайба | |
| 28 | 280172 | Корончатая гайка 0.875in - 14 | |
| 29 | PL | Топливный цилиндр | |
| 30 | 80710 | Штуцер для подвода смазки 1/8-27NPT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
