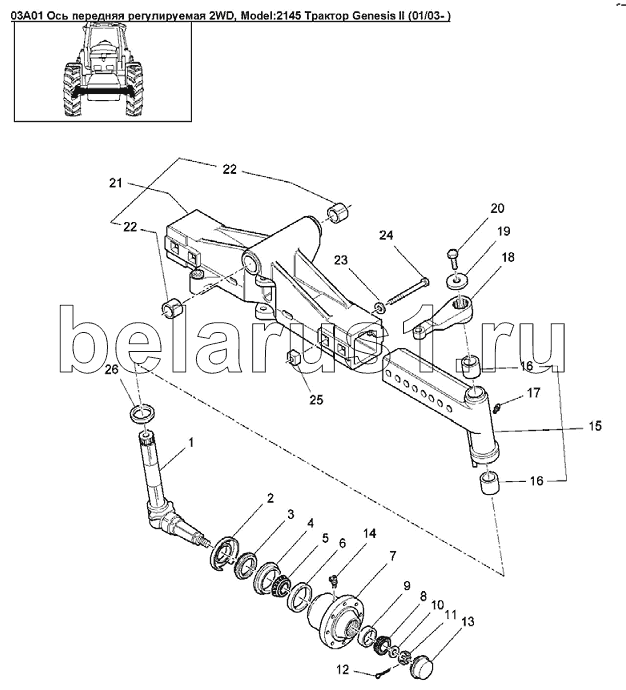

Каталог запасных частей к технике: Versatile серии GENESIS. 03A01 Ось передняя регулируемая 2WD
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
16
16
17
18
18
18
19
20
21
22
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 86503132 | Шкворень с кулаком в сборе 2WD, Genesis | |
| 2 | 86503134 | Пыльник 2WD, Genesis | |
| 3 | 86503133 | Манжета поворотного кулака 2WD, Genesis | |
| 4 | 86503151 | Фиксатор | |
| 5 | 81818397 | Обойма подшипника внутренняя диам.внутр.66.7 толщина 22мм | |
| 6 | 163044 | Обойма подшипника наружная, диам.наруж.4.3317 толщина 0.7411dm | |
| 7 | 86503150 | Ступица 2WD | |
| 8 | 511644 | Обойма подшипника внутренняя | |
| 9 | 13958 | Обойма наружная подшипника, диам.наруж.3.265 толщина 0.75dm | |
| 10 | 86503129 | Шайба плоская, 2WD | |
| 11 | 86503128 | Корончатая гайка M30 x 1.5 | |
| 12 | 300423 | Шплинт, 6.3х50 | |
| 13 | 86503127 | Колпак | |
| 14 | 86034696 | Фитинг 45° 3/16dm | |
| 15 | 86503139 | Шарнир левый 2WD | |
| 15 | 86503136 | Шарнир правый 2WD | |
| 16 | 86503137 | Втулка | |
| 17 | 86034695 | Фитинг 3/16dm | |
| 18 | 86503138 | Рычаг левый 2WD | |
| 18 | 86503140 | Рычаг правый 2WD | |
| 19 | 86503141 | Шайба рулевого рычага | |
| 20 | 86503156 | Болт M20x2.5x55 Cl 8.8 | |
| 21 | 86503144 | Ось передняя 2WD | |
| 22 | 86501553 | Втулка диам.наруж. 64.96 длина 50 | |
| 23 | 86503142 | Шайба плоская | |
| 24 | 86503155 | Болт M24x3x200 Cl 8.8 | |
| 25 | 86503143 | Гайка квадратная М24 | |
| 26 | 86503135 | Подшипник упорный, диам.внутр.78.583 толщина 15.375мм |
