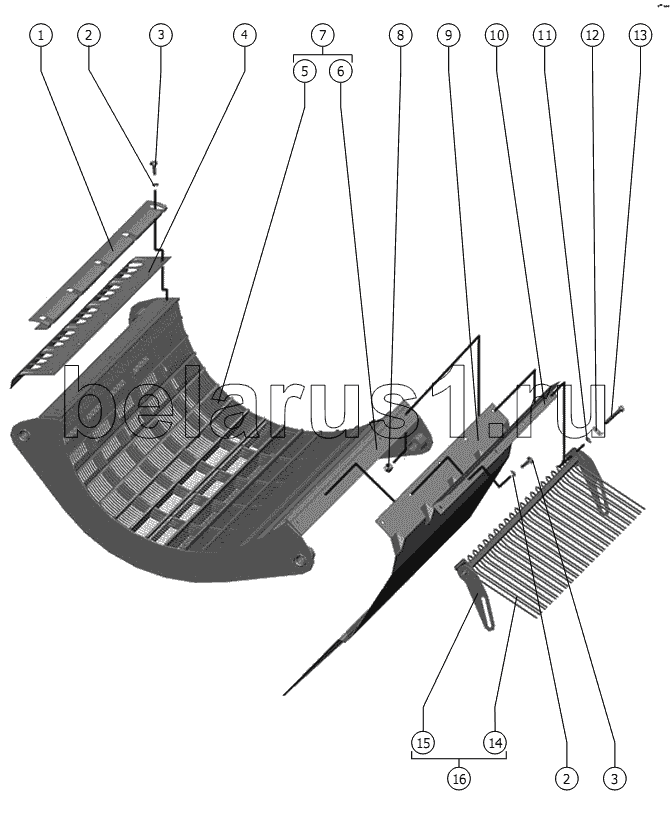

Каталог запасных частей к технике: РСМ-101 "Вектор" (вариант). Подбарабанье
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 101.01.19.402 | Щиток | |
| 2 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 3 | М10-6gх25.88.35.019 ГОСТ 7798-70 | Болт | |
| 4 | 101.01.19.403 | Щиток | |
| 5 | РСМ-10.01.19.601 | Пруток | |
| 6 | 101.01.19.010 | Каркас подбарабанья | |
| 7 | 101.01.19.000 | Подбарабанье | |
| 8 | М10-6Н.6.019 ГОСТ 5915-70 | Гайка | |
| 9 | 101.01.19.070 | Щиток | |
| 10 | 101.01.19.401 | Накладка | |
| 11 | С.10.01.019 ГОСТ 11371-78 | Шайба | |
| 12 | РСМ-10.01.19.512А | Шайба стопорная | |
| 13 | М10-6gх60.88.35.019 ГОСТ 7798-70 | Болт | |
| 14 | РСМ-10.01.19.602 | Палец | |
| 15 | РСМ-10.01.19.050 | Каркас решетки | |
| 16 | 101.01.19.020 | Решетка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
