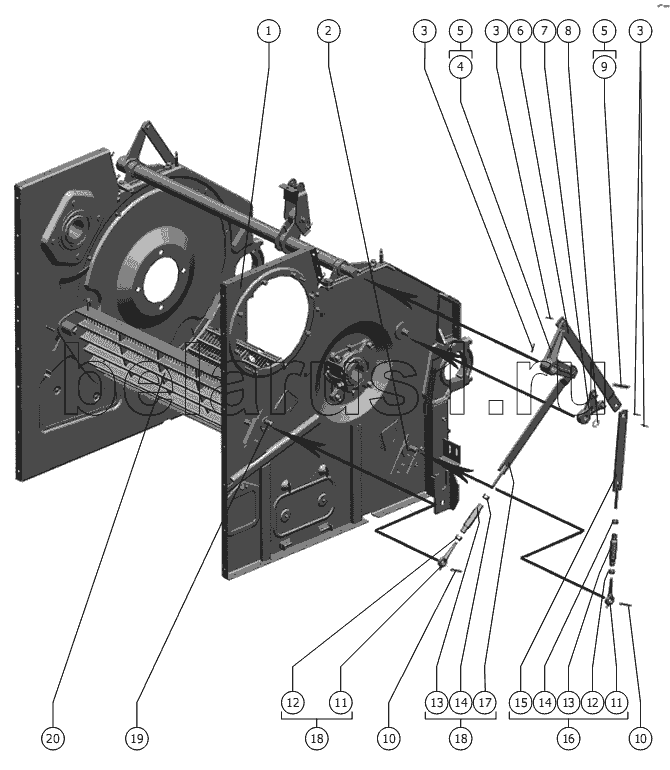

Каталог запасных частей к технике: РСМ-101 "Вектор" (вариант). Механизм подъема подбарабанья
1
2
3
3
3
4
5
5
6
7
8
9
10
10
11
11
12
12
13
13
14
14
15
16
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 101.01.17.010 | Панель правая | |
| 2 | РСМ-10.01.15.390-01 | Фиксатор | |
| 3 | 4x36.019 ГОСТ 397-79 | Шплинт | |
| 4 | 101.01.20.020-01 | Рычаг | |
| 5 | 101.01.61.080 | Вал торсиона | |
| 6 | РСМ-10.01.15.509А | Тяга | |
| 7 | РСМ-10.01.15.300 | Рычаг | |
| 8 | С25 ГОСТ 13942-86 | Кольцо | |
| 9 | РСМ-10.01.20.603 | Шпонка | |
| 10 | 5х36.019 ГОСТ 397-79 | Шплинт | |
| 11 | РСМ-10.01.15.623 | Тяга | |
| 12 | М16-6Н.6.019 ГОСТ 5915-70 | Гайка | |
| 13 | РСМ-10.01.15.801 | Гайка стяжная | |
| 14 | М16LH-6Н.6.019 ГОСТ 5915-70 | Гайка | |
| 15 | РСМ-10.01.15.320А | Тяга | |
| 16 | РСМ-10.01.15.290А | Тяга | |
| 17 | РСМ-10.01.15.310 | Тяга | |
| 18 | РСМ-10.01.15.280А-01 | Тяга | |
| 19 | РСМ-10.01.15.390 | Фиксатор | |
| 20 | 101.01.19.000 | Подбарабанье |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
