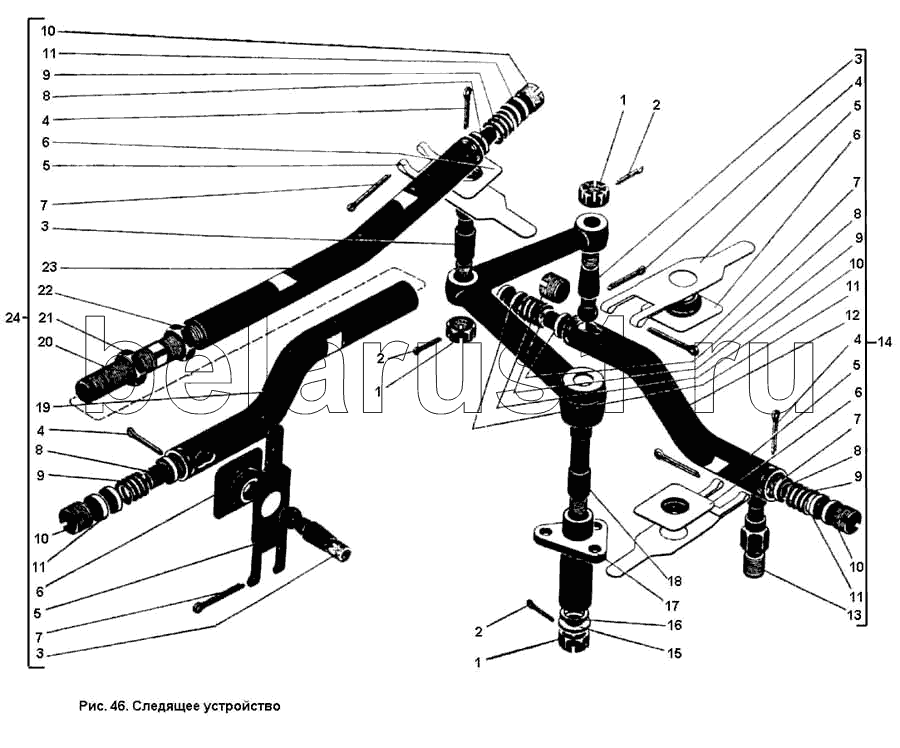

Каталог запасных частей к технике: ПТЗ К-701. Следящее устройство
1
1
1
2
2
2
3
3
3
4
4
4
4
5
5
5
5
6
6
6
6
7
7
7
7
8
8
8
8
9
9
9
9
10
10
10
10
11
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700А.34.14.000-2 | 700А.34.14.000-2 | Устройство стеклящее | |
| 1 | Гайка М16Х14 ГОСТ 5913-71 | Гайка М16Х14 ГОСТ 5913-71 | |
| 2 | Шплинт 4Х25 ГОСТ 397-79 | Шплинт 4Х25 ГОСТ 397-79 | |
| 3 | 700А.14.14.044 | Палец | |
| 4 | Шплинт 63Х45 ГОСТ 397-79 | Шплинт 63Х45 ГОСТ 397-79 | |
| 5 | 700А.14.14.046 | Хомут | |
| 6 | 700А.14.14.080 | Чехол | |
| 7 | Шплинт 4Х40 ГОСТ 397-79 | Шплинт 4Х40 ГОСТ 397-79 | |
| 8 | 700.14.14.013 | Направляющая | |
| 9 | 700.14.14.016 | Пружина | |
| 10 | 700.14.14.015 | Пробка | |
| 11 | 700.14.14.014 | Сухарь | |
| 12 | 700А.14.14.042-1 | Тяга задняя | |
| 13 | 700А.14.14.045 | Стойка | |
| 14 | 700А.34.14.040-1 | Тяга поперечная | |
| 15 | Шайба 16.01 ГОСТ 11371-78 | Шайба 16.01 ГОСТ 11371-78 | |
| 16 | Кольцо Н1-25Х20-3 ГОСТ 18829-71 | Кольцо Н1-25Х20-3 ГОСТ 18829-71 | |
| 17 | 700А.34.14.070 | Втулка в сборе | |
| 18 | 700А.14.14.060 | Рычаг в сборе | |
| 19 | 700А.14.14.016-1 | Труба передняя | |
| 20 | 700А.14.14.019 | Стяжка | |
| 21 | Гайка М24Х2 лев. ГОСТ 2526-70 | Гайка М24Х2 лев. ГОСТ 2526-70 | |
| 22 | Гайка М24Х2 ГОСТ 2526-70 | Гайка М24Х2 ГОСТ 2526-70 | |
| 23 | 700А.14.14.041 | Труба | |
| 24 | 700А.14.14.010-2 | Тяга продольная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
