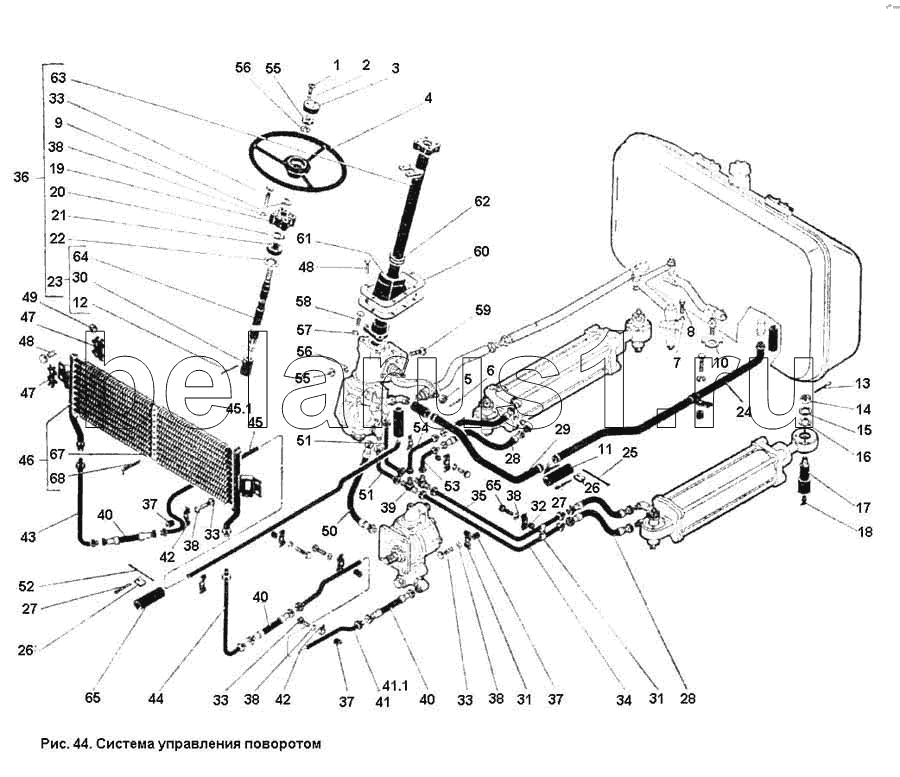

Каталог запасных частей к технике: ПТЗ К-701. Система управления поворотом
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
27
28
28
29
30
31
31
32
33
33
33
33
34
35
36
37
37
37
38
38
38
38
38
39
40
40
40
41
42
42
43
44
45
46
47
47
48
48
49
50
51
51
52
53
54
55
55
56
56
57
58
59
60
61
62
63
64
65
66
67
68
411
451
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 701.34.00.000-1 | 701.34.00.000-1 | Система управления поворотом | |
| 700А.34.01.000 | 700А.34.01.000 | Управление рулевое | |
| 1 | Шуруп А4Х30 ГОСТ 1114-70 | Шуруп А4Х30 ГОСТ 1114-70 | |
| 2 | Шайба 5.01 ГОСТ 11371-78 | Шайба 5.01 ГОСТ 11371-78 | |
| 3 | 700.34.01.015 | Заглушка | |
| 4 | 700.34.01.040 | Колесо рулевое | |
| 5 | Гайка М16Х1.5 ГОСТ 5933-73 | Гайка М16Х1.5 ГОСТ 5933-73 | |
| 6 | Шплинт 4Х25 ГОСТ 397-79 | Шплинт 4Х25 ГОСТ 397-79 | |
| 7 | Шайба 12.65Г ГОСТ 6402-70 | Шайба 12.65Г ГОСТ 6402-70 | |
| 8 | Болт М1.2Х25 ГОСТ 7808-70 | Болт М1.2Х25 ГОСТ 7808-70 | |
| 9 | Кольцо СП 30-19-3.5 ГОСТ 6308-71 | Кольцо СП 30-19-3.5 ГОСТ 6308-71 | |
| 10 | 700А.34.000.16 | Шайба | |
| 11 | Рукав 42Х56.5-15 ГОСТ 10362-76: L=150 мм | Рукав 42Х56.5-15 ГОСТ 10362-76: L=150 мм | |
| 12 | Штифт 3ГХ28 ГОСТ 3128-70 | Штифт 3ГХ28 ГОСТ 3128-70 | |
| 13 | Шплинт 6.3Х70 ГОСТ 397-79 | Шплинт 6.3Х70 ГОСТ 397-79 | |
| 14 | Гайка М36Х3 ГОСТ 5933-73 | Гайка М36Х3 ГОСТ 5933-73 | |
| 15 | Шайба 36.01 ГОСТ 11371-78 | Шайба 36.01 ГОСТ 11371-78 | |
| 16 | 700А.34.00.013 | Втулка | |
| 17 | 700А.34.00.012 | Палец | |
| 18 | Масленка 1.3 ГОСТ 19853-74 | Масленка 1.3 ГОСТ 19853-74 | |
| 19 | 700.34.01.025 | Крышка | |
| 20 | Кольцо Б20 ГОСТ 13942-68 | Кольцо Б20 ГОСТ 13942-68 | |
| 21 | Подшипник 1204 ГОСТ 5720-71 | Подшипник 1204 ГОСТ 5720-71 | |
| 22 | 700.34.01.019 | Шайба | |
| 23 | 700А.34.01.020 | Вал в сборе | |
| 24 | 700А.34.00.033-01 | Труба | |
| 25 | Лента 450 ГОСТ 503-71 | Лента 450 ГОСТ 503-71 | |
| 26 | А52426-24 | Рамка хомута ОСТ 3-408-70 | |
| 27 | Шплинт хомута 6.3 ОСТ 3-408-70 | Шплинт хомута 6.3 ОСТ 3-408-70 | |
| 28 | 700.46.16.670 | Рукав в сборе | |
| 29 | 700А.34.00.033 | Труба | |
| 30 | 700.34.01.012 | Муфта | |
| 31 | 700.34.00.019 | Скоба | |
| 32 | 700.34.00.021-1 | Втулка распорная | |
| 33 | Болт М8Х40 ГОСТ 7811-70 | Болт М8Х40 ГОСТ 7811-70 | |
| 34 | 700А.34.08.300-07 | Труба в сборе | |
| 35 | 700А.34.08.300-08 | Труба в сборе | |
| 36 | 700А.34.01.010 | Колонка рулевого управления | |
| 37 | 700А.34.00.029 | Втулка | |
| 38 | Шайба 8.65Г ГОСТ 6402-70 | Шайба 8.65Г ГОСТ 6402-70 | |
| 39 | 700А.34.08.027 | Тройник | |
| 40 | 700А.34.00.070 | Рукав | |
| 41 | 701.34.00.030 | Труба | |
| 42 | 700А.34.00.027 | Скоба | |
| 43 | 700А.34.08.360 | Труба в сборе | |
| 44 | 700А.34.08.290-1 | Труба в сборе | |
| 45 | 701.34.00.010 | Труба | |
| 46 | 700А.34.04.000-2 | Радиатор масляный | |
| 47 | 700.22.08.044 | Планка стопорная | |
| 48 | Болт М8Х20 ГОСТ 7808-70 | Болт М8Х20 ГОСТ 7808-70 | |
| 49 | Гайка М8 ГОСТ 5927-70 | Гайка М8 ГОСТ 5927-70 | |
| 50 | 700А.34.00.070-1 | Рукав | |
| 51 | 700А.34.08.310-04 | Труба в сборе | |
| 52 | Лента 300 ГОСТ 503-71 | Лента 300 ГОСТ 503-71 | |
| 53 | 700А.34.08.300-05 | Труба в сборе | |
| 54 | 700А.34.08.300-06 | Труба в сборе | |
| 55 | Гайка М16Х1.5 ГОСТ 5927-70 | Гайка М16Х1.5 ГОСТ 5927-70 | |
| 56 | Шайба 16.65Г ГОСТ 6402-70 | Шайба 16.65Г ГОСТ 6402-70 | |
| 57 | Шайба 14.65Г ГОСТ 6402-70 | Шайба 14.65Г ГОСТ 6402-70 | |
| 58 | Болт М14Х1.5Х35 ГОСТ 7808-70 | Болт М14Х1.5Х35 ГОСТ 7808-70 | |
| 59 | Болт М16Х1.5Х60 ГОСТ 7811 -70 | Болт М16Х1.5Х60 ГОСТ 7811 -70 | |
| 60 | 700.34.00.032-1 | Фланец | |
| 61 | 700.34.01.023-1 | Кожух | |
| 62 | 700.34.01.022 | Вкладыш | |
| 63 | 700А.34.01.030 | Колонка в сборе | |
| 64 | 700А.34.01.011 | Вал | |
| 65 | Болт М8Х30 ГОСТ 7808-70 | Болт М8Х30 ГОСТ 7808-70 | |
| 66 | Рукав 20Х30.5-16 ГОСТ 10362-76: L=120мм | Рукав 20Х30.5-16 ГОСТ 10362-76: L=120мм | |
| 67 | 700.34.04.023 | Планка | |
| 68 | Шплинт 3.2Х32 ГОСТ 397-79 | Шплинт 3.2Х32 ГОСТ 397-79 | |
| 411 | 701.34.08.350-1 | Труба | |
| 451 | 700А.34.00.010 | Труба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
