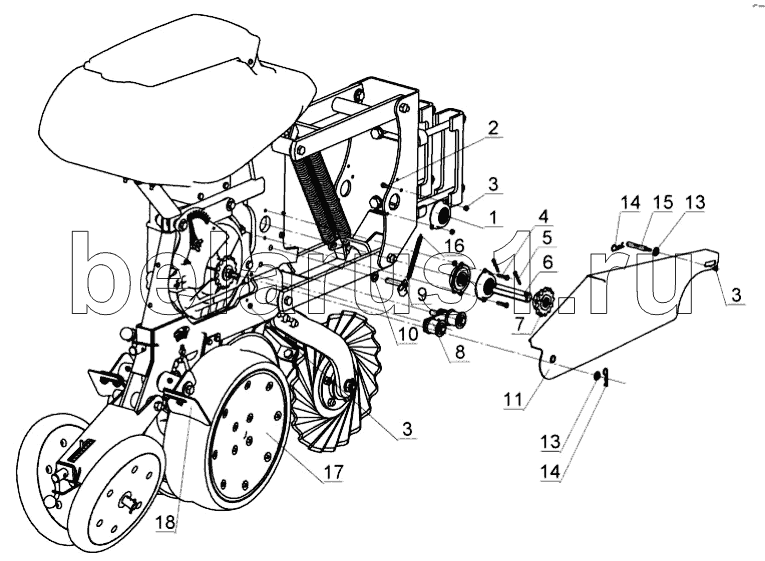

Каталог запасных частей к технике: Красная Звезда Вега-6 (8). Секция СУС 00.1600
1
2
3
3
3
4
5
6
7
8
9
10
11
13
13
14
14
15
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 509.046.5990 | Корпус | |
| 2 | БолтМ6-6gх16.88.019 | Болт М6-6gх16.88.019 | |
| 3 | ГайкаISO7042-М6-8 | Гайка ISO 7042- М6-8 | |
| 4 | БолтМ6-6gх25.88.019 | Болт М6-6gх25.88.019 | |
| 5 | Шплинт5х32.019 | Шплинт 5х32.019 | |
| 6 | СУС00.6006 | Вал | |
| 7 | СУС00.2190 | Звездочка | |
| 8 | СУС00.2060 | Натяжник | |
| 9 | СУС00.1910 | Рычаг | |
| 10 | ШайбаС.12.01.10.019 | Шайба С.12.01.10.019 | |
| 11 | СУС00.2210 | Щиток | |
| 12 | СУС00.033 | Втулка | |
| 13 | ШайбаС.10.01.10.019 | Шайба С.10.01.10.019 | |
| 14 | Н126.13.623 | Шплинт пружинный | |
| 15 | СУС00.6022 | Ось | |
| 16 | СУС00.639 | Пружина | |
| 17 | СУС00.130 | Каток копирующий | |
| 17 | СУС00.6770 | Каток копирующий | |
| 18 | СУС00.090-01 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
