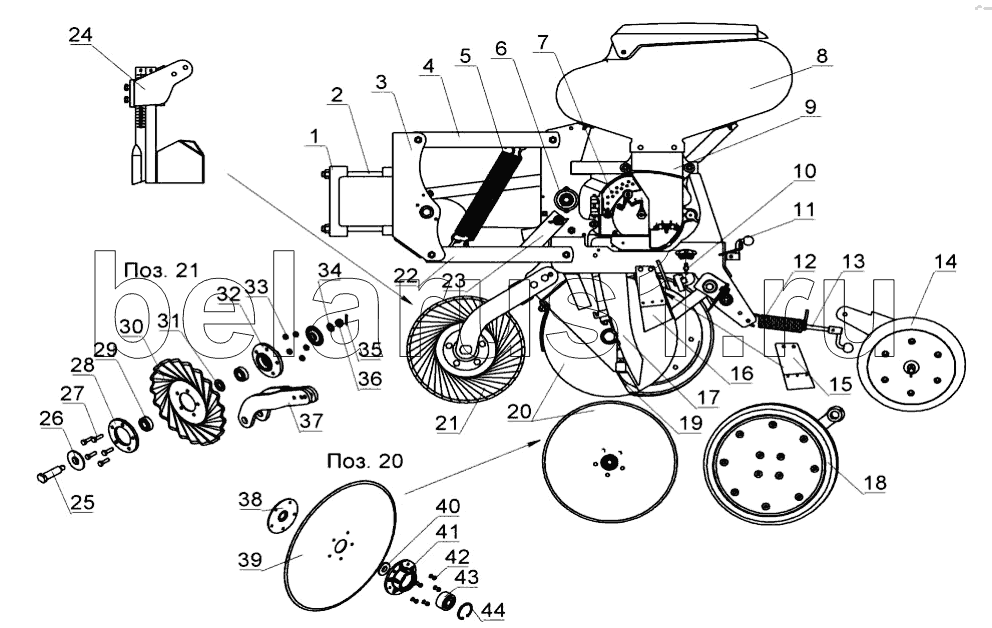

Каталог запасных частей к технике: Красная Звезда Вега-6 (8). Секция СУС 00.1600
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | СУС00.496 | Кронштейн | |
| 2 | БолтМ16-6gх220.88.019 | Болт М16-6gх220.88.019 | |
| 3 | СУС00.1590 | Кронштейн | |
| 4 | СУС00.2280 | Поводок | |
| 5 | СУС00.641 | Пружина | |
| 6 | 509.046.5990 | Корпус | |
| 7 | СУС00.1400-01 | Аппарат высевающий | |
| 8 | СУС00.1580 | Бункер | |
| 9 | СУС00.023 | Переходник | |
| 10 | СУС00.605 | Ось | |
| 11 | СУС00.040 | Ручка | |
| 12 | СУС00.300 | Пружина | |
| 13 | СУС00.310 | Винт | |
| 14 | СУС00.260 | Каток прикатывающий | |
| 15 | СУС00.070 | Чистик | |
| 16 | СУС00.080 | Чистик | |
| 17 | СУС00.2820 | Семяпровод | |
| 18 | СУС00.130-01 | Каток копирующий | |
| 19 | СУС00.201 | Пята | |
| 20 | СУС00.050А | Диск | |
| 21 | СУС00.350 | Диск прорезной | |
| 22 | СУС00.1890 | Поводок | |
| 23 | СУС00.2810 | Упор | |
| 24 | СУС00.2590 | Комкоотвод | |
| 25 | СУС00.637 | Ось | |
| 26 | СУС00.638 | Втулка | |
| 27 | БолтМ10-6gх25.88.019 | Болт М10-6gх25.88.019 | |
| 28 | СУС00.457 | Фланец | |
| 29 | 180205 | Заказать Заказать Заказать | Подшипник ГОСТ8882 |
| 30 | СУС00.466 | Диск | |
| 31 | СУС00.644 | Втулка | |
| 32 | СУС00.303 | Ступица | |
| 33 | ГайкаISO7042-М10-8 | Гайка М10-8 | |
| 34 | ШайбаС.16.01.10.019 | Шайба С.16.01.10.019 | |
| 35 | ГайкаМ16-6Н.6.019 | Гайка М16-6Н.6.019 | |
| 36 | Шплинт4х36.019 | Шплинт 4х36.019 | |
| 37 | СУС00.340 | Кронштейн | |
| 38 | СУС00.405 | Накладка | |
| 39 | СУС00.404 | Диск | |
| 40 | СУС00.611 | Втулка | |
| 41 | СУС00.304 | Ступица | |
| 42 | Заклепка6х18.01.10 | Заклепка 6х18.01.10 | |
| 43 | NSK530DDU | Подшипник | |
| 44 | КольцоВ47 | Кольцо В47 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
