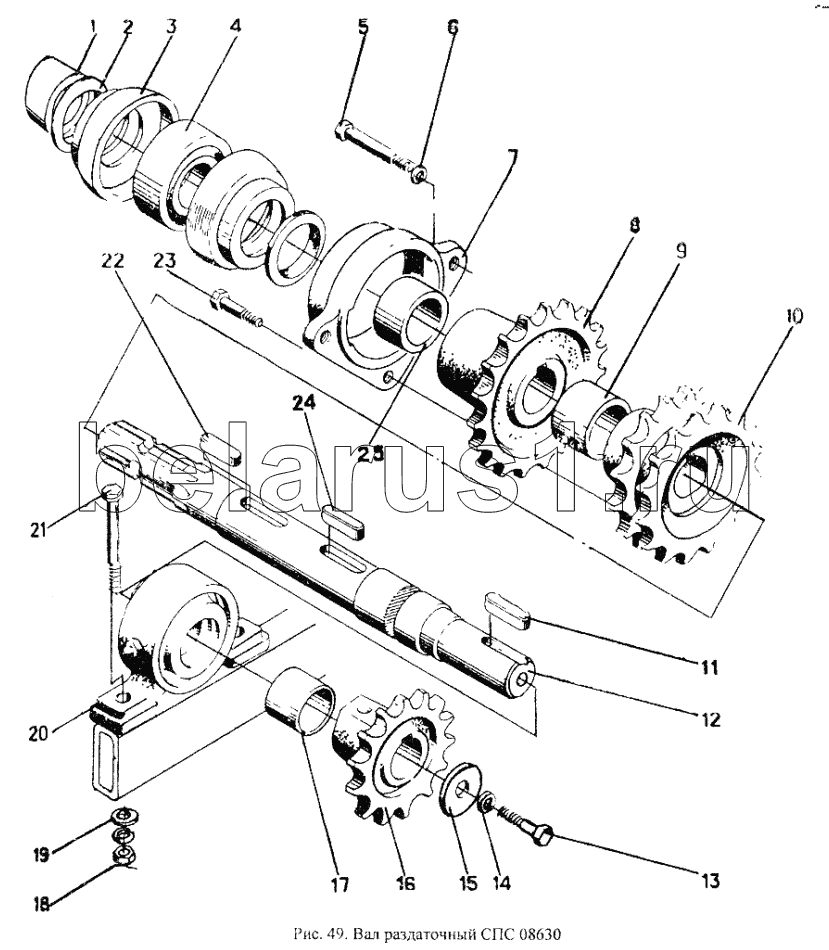

Каталог запасных частей к технике: Красная Звезда СПС-4,2А. Вал раздаточный СПС08630
СПС08630
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СПС08630 | СПС08630 | Вал раздаточный | |
| 1 | [Втулка II-50х40Н11х24 СТП304.9.40-86] | Втулка II-50х40Н11х24 СТП304.9.40-86 | |
| 2 | СП66-49-6 | Кольцо ГОСТ6308-61 | |
| 3 | РКС6.11642 | Вкладыш | |
| 4 | 180508КС17 | Подшипник ГОСТ8882-75 | |
| 5 | [Болт М10-6gх70.58.093 ГОСТ7796-70] | Болт М10-6gх70.58.093 ГОСТ7796-70 | |
| 6 | [Шайба 10.65Г.05 ГОСТ6402-70] | Шайба 10.65Г.05 ГОСТ6402-70 | |
| 7 | РКС6.11608 | Корпус | |
| 8 | СПС08420 | Звездочка сварная | |
| 9 | СПС19811-01 | Втулка | |
| 10 | СПС08634 | Блок звездочек | |
| 11 | [Шпонка 10х8х40 ГОСТ23360-78] | Шпонка 10х8х40 ГОСТ23360-78 | |
| 12 | СПС08637 | Вал | |
| 13 | [Болт М12-6gх30.68.093 ГОСТ7796-70] | Болт М12-6gх30.68.093 ГОСТ7796-70 | |
| 14 | [Шайба 12.65Г.05 ГОСТ6402-70] | Шайба 12.65Г.05 ГОСТ6402-70 | |
| 15 | КТ4245 | Шайба специальная | |
| 16 | Н.022.407-02 | Звездочка | |
| 17 | РКС6.05802 | Втулка | |
| 18 | [Гайка М12-6Н.6.093 ГОСТ5915-70] | Гайка М12-6Н.6.093 ГОСТ5915-70 | |
| 19 | [Шайба С.12х2.02.09 ГОСТ11371-78] | Шайба С.12х2.02.09 ГОСТ11371-78 | |
| 20 | РКС6.05200-01 | Подшипниковый узел | |
| 21 | [Болт М12-6gх100.58.019 ГОСТ7795-70] | Болт М12-6gх100.58.019 ГОСТ7795-70 | |
| 22 | [Шпонка 12х8х36 ГОСТ23360-78] | Шпонка 12х8х36 ГОСТ23360-78 | |
| 23 | [Болт М10-6gх30.58.019 ГОСТ7796-70] | Болт М10-6gх30.58.019 ГОСТ7796-70 | |
| 24 | [Шпонка 12х8х40 ГОСТ23360-78] | Шпонка 12х8х40 ГОСТ23360-78 | |
| 25 | [Втулка II-50х40Дх18 СТП304.940-86] | Втулка II-50х40Дх18 СТП304.940-86 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
