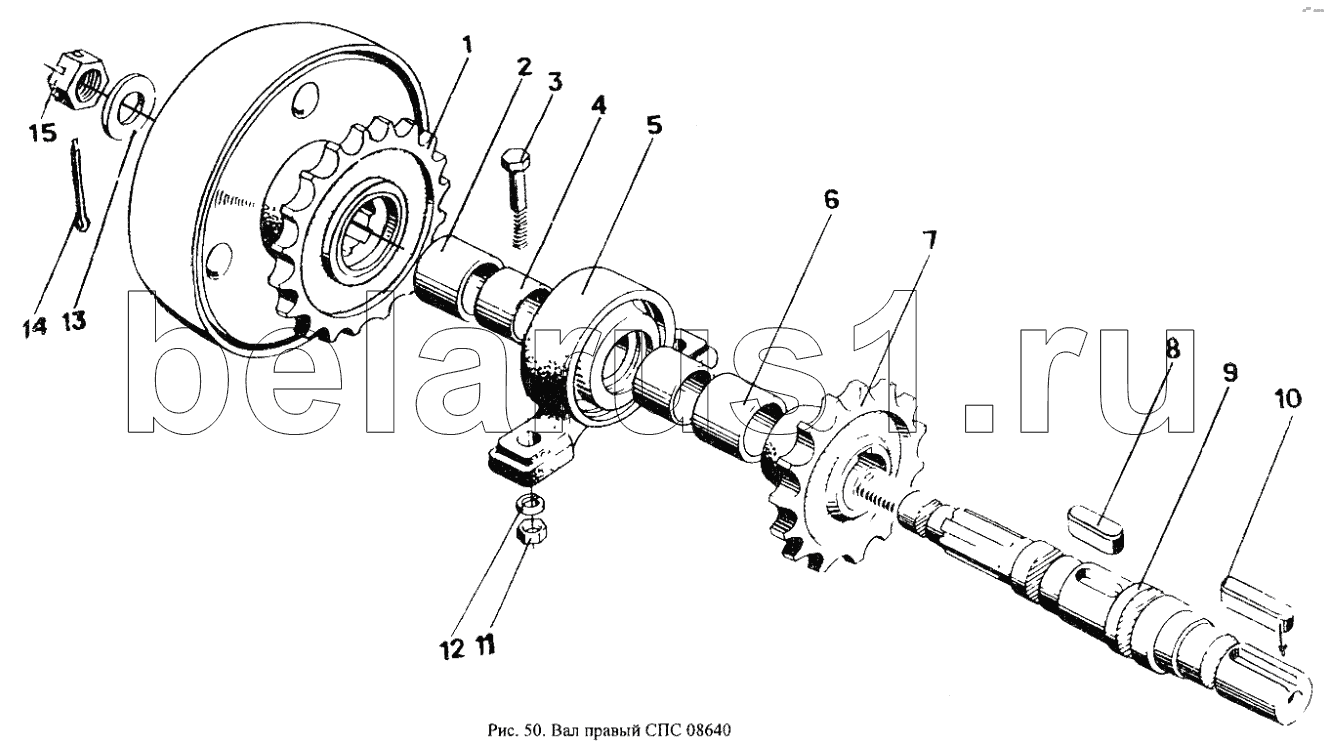

Каталог запасных частей к технике: Красная Звезда СПС-4,2А. Вал правый СПС08640
СПС08640
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СПС08640 | СПС08640 | Вал правый | |
| 1 | СПС08550-01 | Предохранительная муфта с сигнализатором | |
| 2 | КТ70809-08 | Втулка | |
| 3 | [Болт М12-6gх40.58.019 ГОСТ7796-70] | Болт М12-6gх40.58.019 ГОСТ7796-70 | |
| 4 | РКС6.05802 | Втулка | |
| 5 | РКС6.05200-01 | Подшипниковый узел | |
| 6 | КТ70809-25 | Втулка | |
| 7 | Н.022.401 | Звездочка | |
| 8 | [Шпонка 12х8х40 ГОСТ23360-78] | Шпонка 12х8х40 ГОСТ23360-78 | |
| 9 | СПС08664 | Вал | |
| 10 | [Шпонка 10х8х45 ГОСТ23360-78] | Шпонка 10х8х45 ГОСТ23360-78 | |
| 11 | [Гайка М12-6Н.6.019 ГОСТ5915-70] | Гайка М12-6Н.6.019 ГОСТ5915-70 | |
| 12 | [Шайба 12.65Г.05 ГОСТ6402-70] | Шайба 12.65Г.05 ГОСТ6402-70 | |
| 13 | [Шайба С.24.02.019 ГОСТ11371-78] | Шайба С.24.02.019 ГОСТ11371-78 | |
| 14 | [Шплинт 5х45.019 ГОСТ397-79] | Шплинт 5х45.019 ГОСТ397-79 | |
| 15 | [Гайка М24-6Н.6.019 ГОСТ5919-73] | Гайка М24-6Н.6.019 ГОСТ5919-73 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
