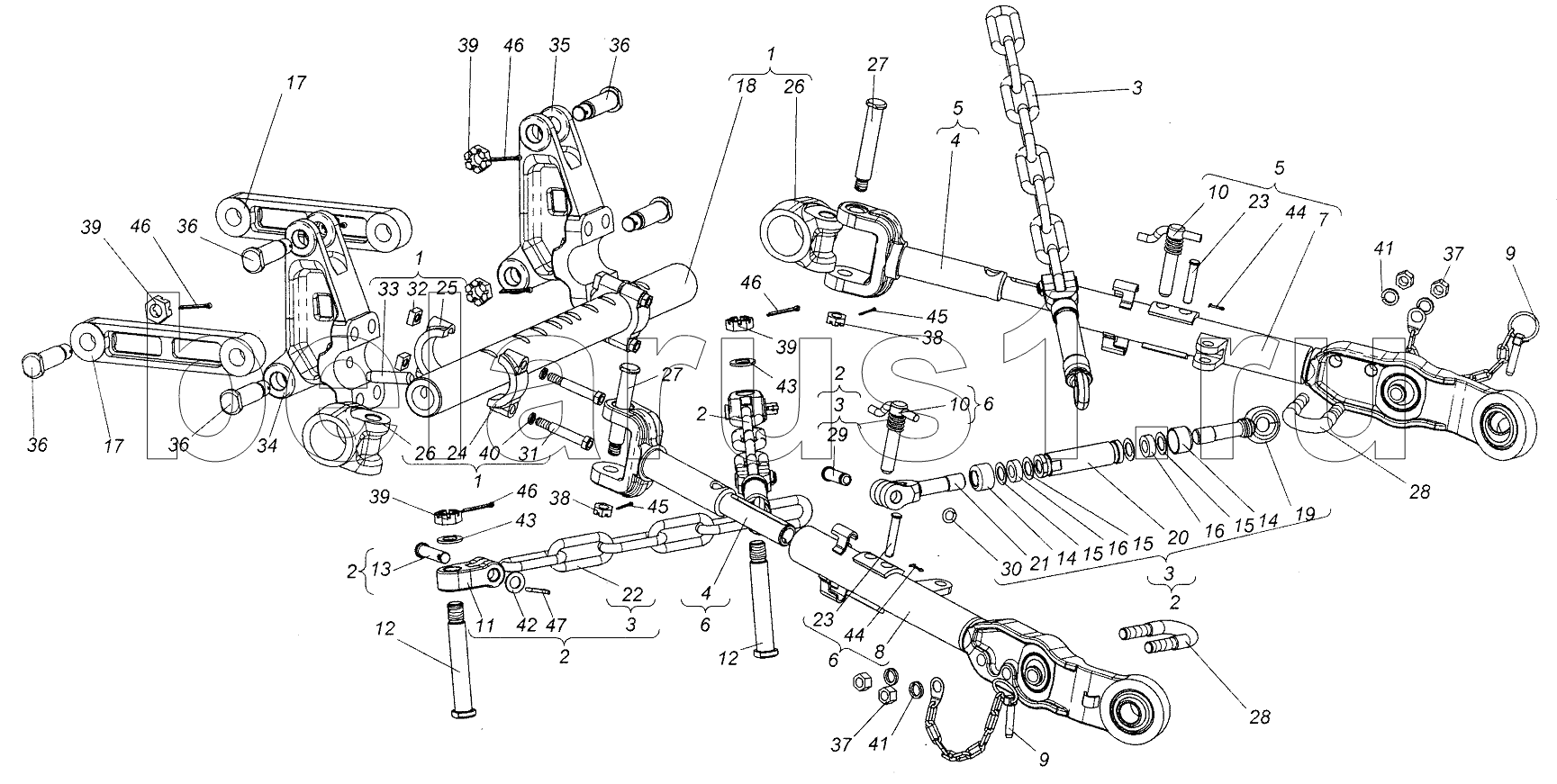

Каталог запасных частей к технике: ХТЗ Т-151К. Устройство навесное
1
1
1
2
2
2
2
2
2
3
3
3
3
3
4
4
5
5
6
6
6
7
8
9
9
10
10
11
12
12
13
14
14
15
15
15
16
16
17
17
17
18
19
20
21
22
22
23
23
24
25
26
26
27
27
28
28
29
30
31
32
33
34
35
36
36
36
36
37
37
38
38
39
39
39
39
40
41
41
42
43
43
44
44
45
45
46
46
46
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 150.56.014-1 | Ось нижняя в сборе | |
| 1 | 150.56.014-2 | Ось | |
| 2 | 150.56.021А | Растяжка | |
| 2 | 150.56.021А-01 | Растяжка с серьгой | |
| 3 | 150.56.022 | Растяжка в сборе | |
| 3 | 151.56.064А | Растяжка | |
| 4 | 150.56.024-1 | Вилка нижних тяг в сборе | |
| 5 | 150.56.025-1А | Тяга нижняя правая | |
| 6 | 150.56.026-1А | Тяга нижняя левая | |
| 7 | 150.56.027-1А | Головка задняя правая | |
| 8 | 150.56.028-1А | Головка задняя левая | |
| 9 | 150.56.033 | Цепочка с чекой | |
| 10 | 150.56.038 | Палец тяги в сборе | |
| 11 | 77.60.126А | Серьга цепи | |
| 12 | 77.60.150 | Палец прицепной скобы | |
| 13 | 77.60.179-1 | Палец серьги | |
| 14 | 77.60.215 | Колпак | |
| 15 | 77.60.216 | Шайба растяжки | |
| 16 | 77.60.217 | Прокладка уплотнительная | |
| 17 | 151.56.146-1 | Стяжка продольная | |
| 17 | 150.35.107 | Стяжка | |
| 18 | 150.56.102-1 | Ось нижняя | |
| 19 | 150.56.126 | Винт растяжки | |
| 20 | 150.56.127 | Муфта растяжек | |
| 21 | 150.56.128-1 | Винт растяжки с левой резьбой | |
| 22 | 151.56.320А | Цепь | |
| 22 | 150.56.129В | Цепь | |
| 23 | 150.56.134 | Ось с буртиком | |
| 24 | 150.56.137-2 | Упор | |
| 25 | 150.56.138-1 | Упор | |
| 26 | 150.56.139 | Головка нижних тяг | |
| 27 | 150.56.146 | Палец тяги соединительный | |
| 28 | 150.56.160 | Стремянка | |
| 29 | 150.56.170 | Палец растяжки | |
| 30 | 150.56.171 | Кольцо | |
| 31 | 150.56.181 | Болт стяжной | |
| 32 | 150.56.182 | Стопор упорный | |
| 33 | 150.56.388 | Штифт | |
| 34 | 151.56.176 | Кронштейн бугеля левый | |
| 35 | 151.56.176-01 | Кронштейн | |
| 36 | 151.56.195 | Палец | |
| 37 | М20х1,5.5915 | Гайка | |
| 38 | М20х1,5.5919 | Гайка | |
| 39 | М27х2.5919 | Гайка | |
| 40 | 16 65Г.6402 | Шайба | |
| 41 | 20 65Г.6402 | Шайба | |
| 42 | 20.04.11371 | Шайба | |
| 43 | 27.04.11371 | Шайба | |
| 44 | 3,2х20.397 | Шплинт | |
| 45 | 4х36.397 | Шплинт | |
| 46 | 5х50.397 | Шплинт | |
| 47 | 6,3х40.397 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
