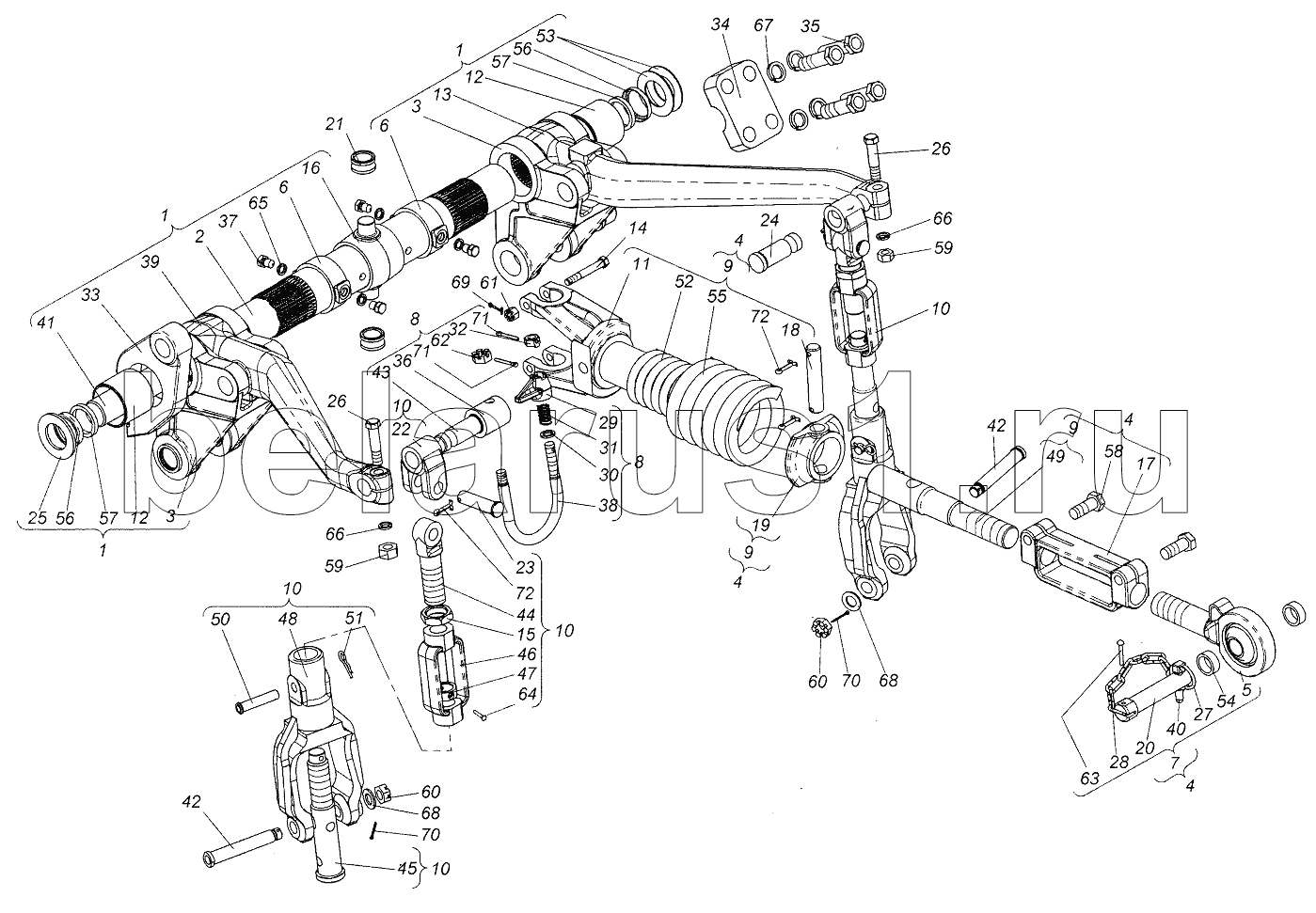

Каталог запасных частей к технике: ХТЗ Т-151К. Устройство навесное
151К.56.001
151К.56.001-01
1
1
1
2
3
3
4
4
4
4
5
6
6
7
8
8
9
9
9
10
10
10
10
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
56
57
57
58
59
59
60
60
61
62
63
64
65
66
66
67
68
68
69
70
70
71
71
72
72
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151К.56.001 | 151К.56.001 | Устройство навесное | |
| 151К.56.001-01 | 151К.56.001-01 | Устройство навесное | |
| 1 | 151К.56.016 | Ось верхняя | |
| 2 | 151К.56.018 | Вал рычагов | |
| 3 | 120.56.015 | Рычаг штока | |
| 4 | 150.56.029-1В | Тяга верхняя | |
| 5 | 150.56.030А | Головка | |
| 6 | 150.56.032 | Кольцо упорное в сборе | |
| 7 | 150.56.034А | Головка с пальцем | |
| 8 | 150.56.035-1 | Фиксатор в сборе | |
| 9 | 150.56.036А | Вилка | |
| 10 | 150.56.039 | Раскос в сборе | |
| 11 | 150.56.043-1 | Вилка | |
| 12 | 151К.56.104 | Втулка | |
| 13 | 151К.56.105-03 | Рычаг подъемный | |
| 14 | 74.56.456 | Гайка упорная | |
| 15 | 74.56.458 | Гайка М36 ГОСТ 2526-62 | |
| 16 | 77.60.109 | Траверса верхней тяги | |
| 17 | 77.60.144А | Муфта верхней тяги | |
| 18 | 77.60.146 | Палец | |
| 19 | 77.60.147 | Шайба упорная | |
| 20 | 77.60.158 | Палец верхней тяги | |
| 21 | 77.60.161 | Втулка малая | |
| 22 | 77.60.164-1А | Серьга раскоса | |
| 23 | 77.60.165 | Палец серьги раскоса | |
| 24 | 77.60.168-1 | Палец рычага малый | |
| 25 | 77.60.169 | Шайба | |
| 26 | 77.60.174-1 | Болт рычагов | |
| 27 | 77.60.195 | Кольцо чеки | |
| 28 | 77.60.203-1 | Цепочка | |
| 29 | 77.60.627А | Упор поворотный | |
| 30 | 77.60.628 | Шайба фиксатора | |
| 31 | 77.60.629 | Пружина фиксатора | |
| 32 | 77.60.634 | Шайба фиксатора | |
| 33 | 120.56.133 | Рычаг упорный | |
| 34 | 150.56.115-2 | Крышка бугеля стойки | |
| 35 | 150.56.116-3 | Болт специальный | |
| 36 | 150.56.144 | Втулка фиксатора | |
| 37 | 150.56.149 | Винт установочный | |
| 38 | 150.56.150-1 | Фиксатор | |
| 39 | 150.56.151А | Рычаг подъемный левый | |
| 40 | 150.56.153 | Чека | |
| 41 | 150.56.161 | Ось верхняя | |
| 42 | 150.56.169-1 | Палец рычагов нижний | |
| 43 | 150.56.172 | Палец рычага | |
| 44 | 150.56.185 | Винт раскоса верхний | |
| 45 | 150.56.186 | Винт раскоса | |
| 46 | 150.56.187 | Муфта раскоса | |
| 47 | 150.56.188 | Кольцо предохранительное | |
| 48 | 150.56.213 | Вилка раскоса | |
| 49 | 150.56.347 | Винт | |
| 50 | 150.56.402 | Ось | |
| 51 | 150.56.403 | Шплинт | |
| 52 | 151.56.143 | Пружина | |
| 53 | 151.56.196 | Шайба | |
| 54 | 151.56.307 | Втулка | |
| 55 | 151.56.643 | Пружина | |
| 56 | 151М.56.201 | Колпак | |
| 57 | 151М.56.202 | Кольцо СП-60-47-8 ГОСТ 6308-71 | |
| 58 | М20х55.7796 | Болт | |
| 59 | М16.5915 | Гайка | |
| 60 | М20х1,5.5915 | Гайка | |
| 61 | М12х1,25.5918 | Гайка | |
| 62 | М16.5919 | Гайка | |
| 63 | 6х42.10299 | Заклепка | |
| 64 | 8х45.10300 | Заклепка | |
| 65 | 14 65Г.6402 | Шайба | |
| 66 | 16 65Г.6402 | Шайба | |
| 67 | 24 65Г.6402 | Шайба | |
| 68 | 20.04.11371 | Шайба | |
| 69 | 3,2х25.397 | Шплинт | |
| 70 | 4х36.397 | Шплинт | |
| 71 | 5х36.397 | Шплинт | |
| 72 | 6,3х40.397 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
