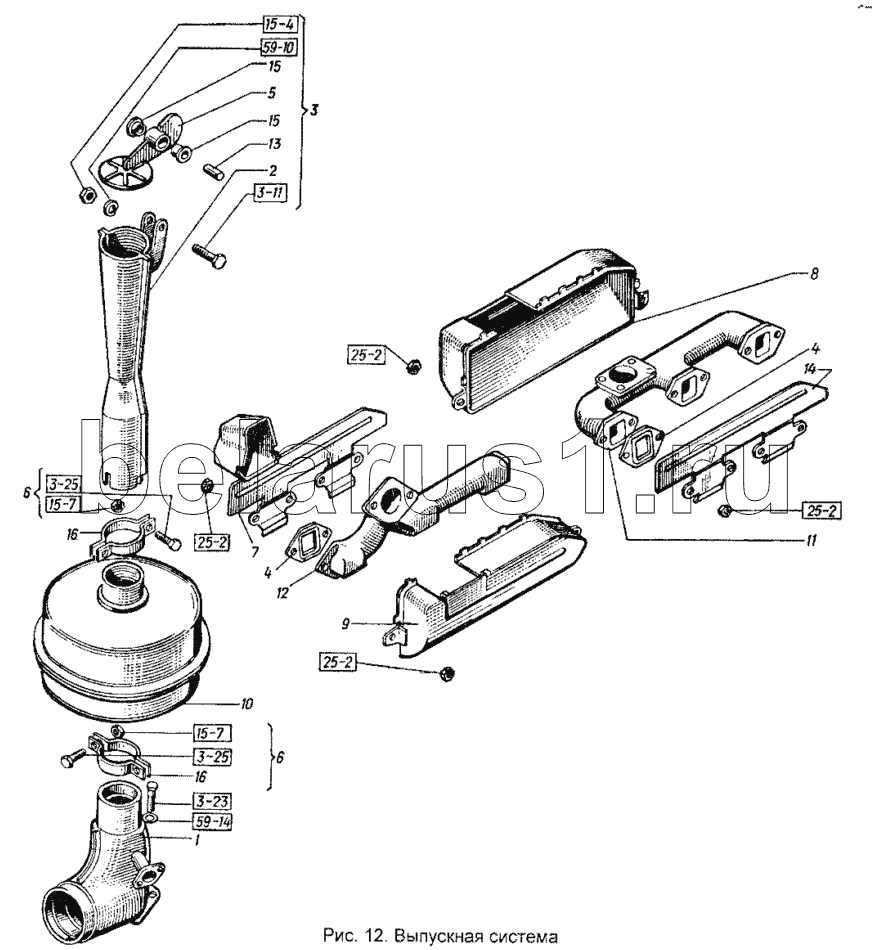

Каталог запасных частей к технике: ХТЗ Т-151К-08. Выпускная система
8.65Г.6402
М12x25.7796
М12x35.7796
М12x35.7796
М8х60.7796
М10.15523
М10.15523
М10.15523
М10.15523
М12.5915
М12.5915
М12.5915
М12.5915
М8.5915
12.65Г.6402
1
1
2
3
4
4
5
6
6
7
8
9
10
11
12
13
14
15
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8.65Г.6402 | 8.65Г.6402 | Шайба | |
| М12x25.7796 | М12x25.7796 | Болт | |
| М12x35.7796 | М12x35.7796 | Болт | |
| М8х60.7796 | М8х60.7796 | Болт (d=8, l=60, L0=22, H=5, S=12) | |
| М10.15523 | М10.15523 | Гайка (d=10, H=12, S=17) | |
| М12.5915 | М12.5915 | Гайка | |
| М12.5915 | М12.5915 | Гайка | |
| М8.5915 | М8.5915 | Гайка | |
| 12.65Г.6402 | 12.65Г.6402 | Шайба | |
| 1 | 62А-07002.00 | Труба выхлопная | |
| 1 | 63А-07002.00 | Труба выхлопная | |
| 2 | 62А-07006.00 | Труба выпускная | |
| 3 | 62А-07010.00 | Труба выпускная с крышкой | |
| 4 | 60-07007.10 | Прокладка выхлопного коллектора | |
| 5 | 60-07011.20 | Крышка | |
| 6 | 60-07016.10 | Хомут | |
| 7 | 60-07017.00 | Крышка | |
| 8 | 60-07018.00 | Кожух правый | |
| 9 | 60-07019.00 | Кожух левый | |
| 10 | 72-07012.00 | Глушитель | |
| 11 | 60-07101.10 | Коллектор выхлопной правый | |
| 12 | 60-07102.10 | Коллектор выхлопной левый | |
| 13 | 60-07119.01 | Трубка внутренняя | |
| 14 | 60-07128.10 | Крышка правого кожуха | |
| 15 | 60-07140.00 | Втулка | |
| 16 | 60-07157.10 | Хомут |
