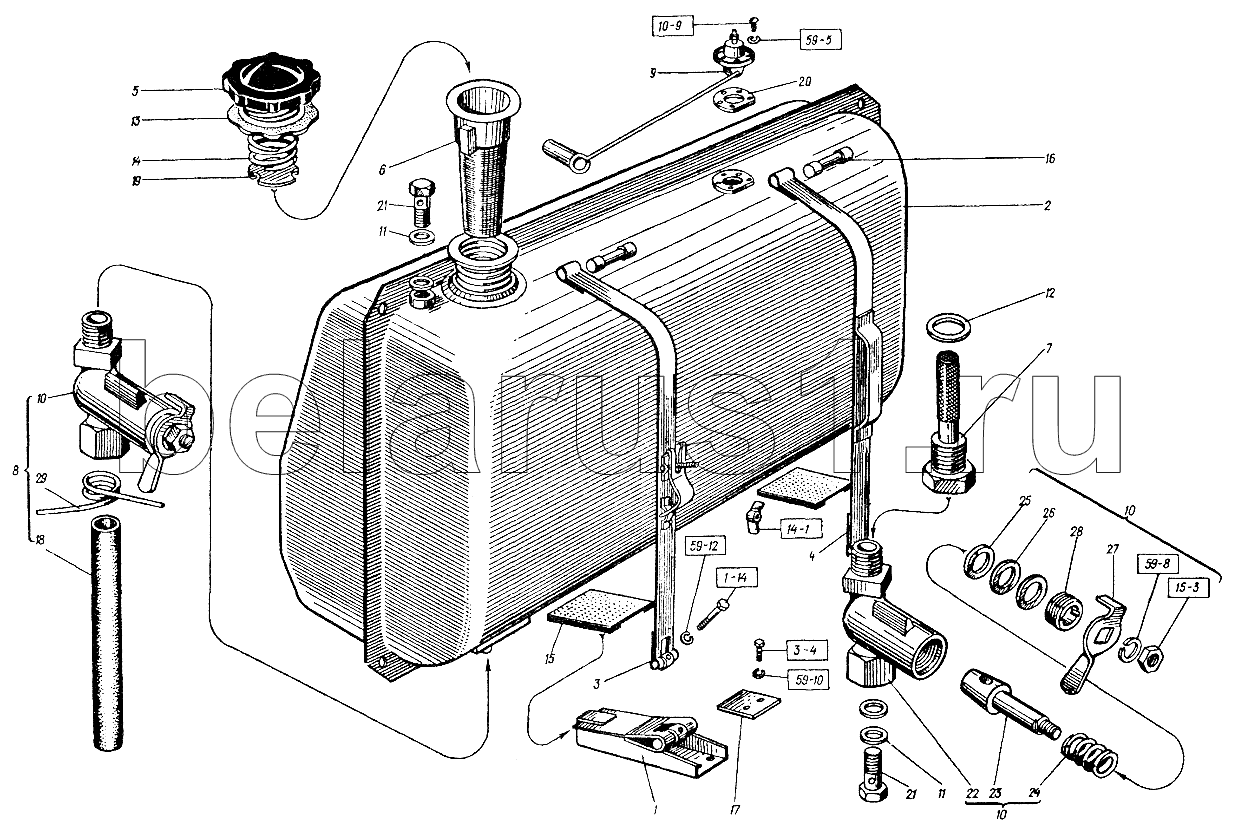

Каталог запасных частей к технике: ХТЗ Т-151К-08. Бак топливный
8.65Г.6402
М10x70.7795
М8х20.7796
М5х10.17473
М6.5915
М6.3032
10.65Г.6402
5.65Г.6402
6.65Г.6402
1
2
3
4
5
6
7
8
9
10
10
10
11
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8.65Г.6402 | 8.65Г.6402 | Шайба | |
| М10x70.7795 | М10x70.7795 | Болт | |
| М8х20.7796 | М8х20.7796 | Болт | |
| М5х10.17473 | М5х10.17473 | Винт | |
| М6.5915 | М6.5915 | Гайка | |
| М6.3032 | М6.3032 | Гайка | |
| 10.65Г.6402 | 10.65Г.6402 | Шайба | |
| 5.65Г.6402 | 5.65Г.6402 | Шайба | |
| 6.65Г.6402 | 6.65Г.6402 | Шайба | |
| 1 | 151К.50.011-1 | Кронштейн | |
| 2 | 151К.50.012-1 | Корпус топливного бака | |
| 3 | 151К.50.013-1 | Лента бака левая | |
| 4 | 151К.50.014-1 | Лента бака правая | |
| 5 | 74.50.042-4 | Крышка в сборе | |
| 6 | 150.50.026 | Фильтр 160Б ГОСТ 15870-84 | |
| 7 | 150.50.028 | Переходник | |
| 8 | 150.50.029 | Кран со шлангом | |
| 9 | БМ144-3806600Д | Датчик указателя уровня топлива | |
| 10 | Кр25-1013000 | Кран Кр-25 (ПП6-1) | |
| 11 | 16-006 | Прокладка | |
| 12 | 54.15.427А | Прокладка краника | |
| 13 | 74.50.433 | Прокладка | |
| 14 | 74.50.436 | Пружина | |
| 15 | 150.50.109А | Прокладка под бак | |
| 16 | 150М.50.115 | Палец | |
| 17 | 150М.50.118 | Пластина | |
| 18 | 150.50.128 | Шланг сливной | |
| 19 | 150.50.133 | Заслонка | |
| 20 | 150.50.141А | Прокладка | |
| 21 | А12.01.003-03 | Заказать | Болт |
| 22 | Кр25-1013001 | Корпус | |
| 23 | Кр25-1013002 | Пробка | |
| 24 | Кр25-1013003 | Пружина | |
| 25 | Кр25-1013004 | Шайба | |
| 26 | Кр25-1013005 | Шайба сальника | |
| 27 | Кр25-1013006 | Ручка | |
| 28 | Кр25-1013007 | Гайка сальника | |
| 29 | ПЖ-1,6x270 | Проволока |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
