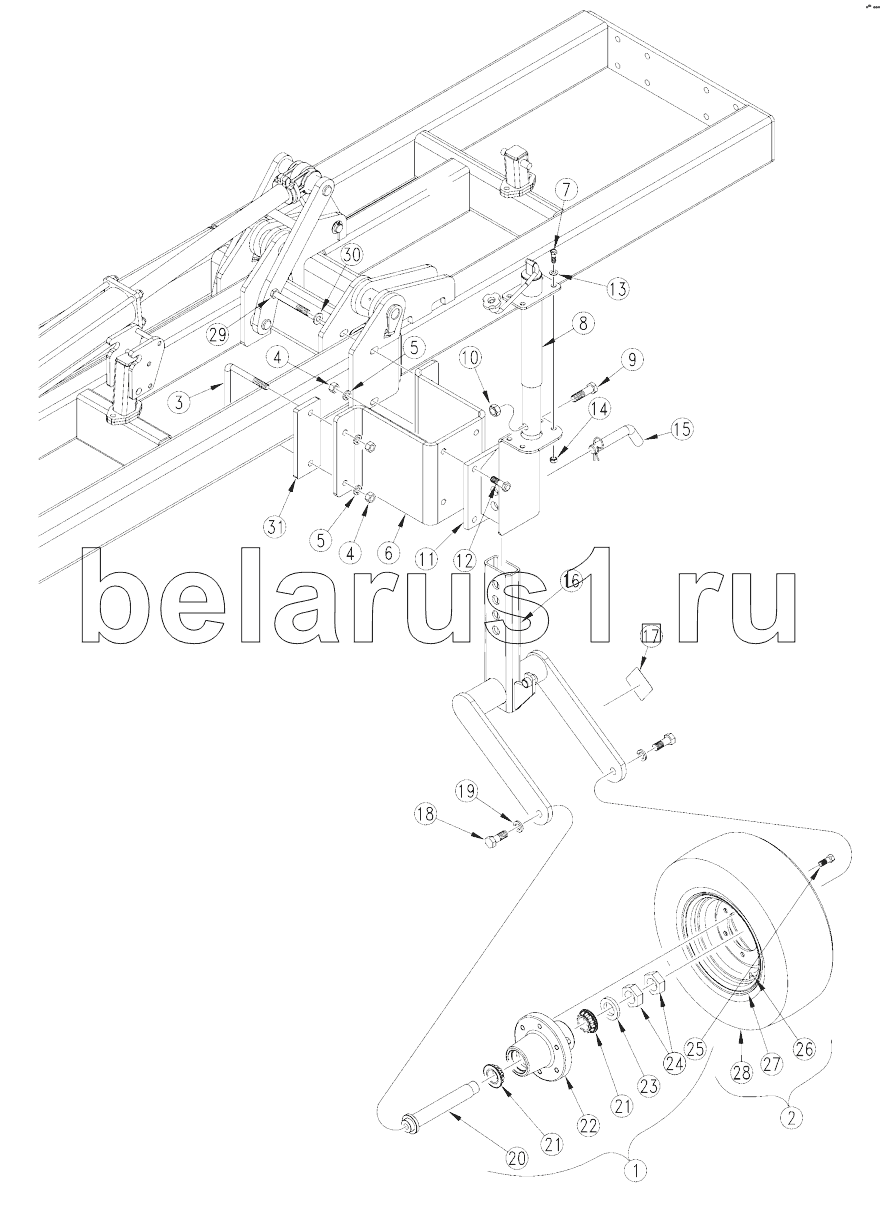

Каталог запасных частей к технике: Great Plains NP4000-1630. Gauge Wheel and Stand
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 596-146S | RIPPER GUAGE WHEEL HUB ASY | |
| 2 | 596-065К | TIRE 20.5 X 8 10 PLY 6 BOLT | |
| 3 | 806-116С | U-BOLT 5/8-11 X 6 1/32 X 6 1/2 | |
| 4 | 803-021С | NUT HEX 5/8-11 PLT | |
| 5 | 804-022С | WASHER LOCK SPRING 5/8 PLT | |
| 6 | 407-717D | EXTENDED GW MOUNT PLATE | |
| 7 | 802-673С | HHCS 7/16-14X1 1/4 GR5 PLT | |
| 8 | 890-888С | SCREW JACK 2000# TP-WIND SPCL | |
| 9 | 802-086С | HHCS 3/4-10X2 3/4 GR5 | |
| 10 | 803-026С | NUT LOCK 3/4-10 PLT | |
| 11 | 407-585Н | NP DEPTH GW MOUNT | |
| 12 | 802-055С | HHCS 5/8-11X2 GR5 | |
| 13 | 804-041С | WASHER FLAT 7/16 SAE PLT | |
| 14 | 803-200С | NUT HEX LOCK 7/16-14 PLT | |
| 15 | 805-355С | PIN BENT 1 X 4 3/4 W/HAIRPIN | |
| 16 | 407-584Н | DEPTH GAUGE WHEEL ARM | |
| 17 | 818-398С | DECAL CAUTION TIRES NOT A STEP | |
| 18 | 802-064С | HHCS 3/4-10X2 GR5 | |
| 19 | 804-023С | WASHER LOCK SPRING 3/4 PLT | |
| 20 | 596-147Н | RIPPER HUB SPINDLE WELDMENT | |
| 21 | 822-141С | BRG CONE 1.50ID 13600LA90028 | |
| 22 | 815-066С | HUB ASSY 6 BOLT 4 5/8 PILOT | |
| 23 | 596-230D | SPINDLE SLEEVE | |
| 24 | 803-210С | NUT HEX JAM 1 1/2-12 PLT | |
| 25 | 802-845С | BOLT WHL 9/16-18X1 1/8 GR5 | |
| 26 | 814-210С | VALVE STEM METAL TR-575 TUBLES | |
| 27 | 814-219С | WHEEL 10X6 6/6 4.62 PH.18INSET | |
| 28 | 814-254С | TIRE 20.5 X 8.0-10 LRE | |
| 29 | 802-262С | HHCS 5/8-11X7 GR5 | |
| 30 | 804-095С | WASHER FLAT 5/8 HARD ASTMF436 | |
| 31 | 407-887D | GAGE WHEEL SPACER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
