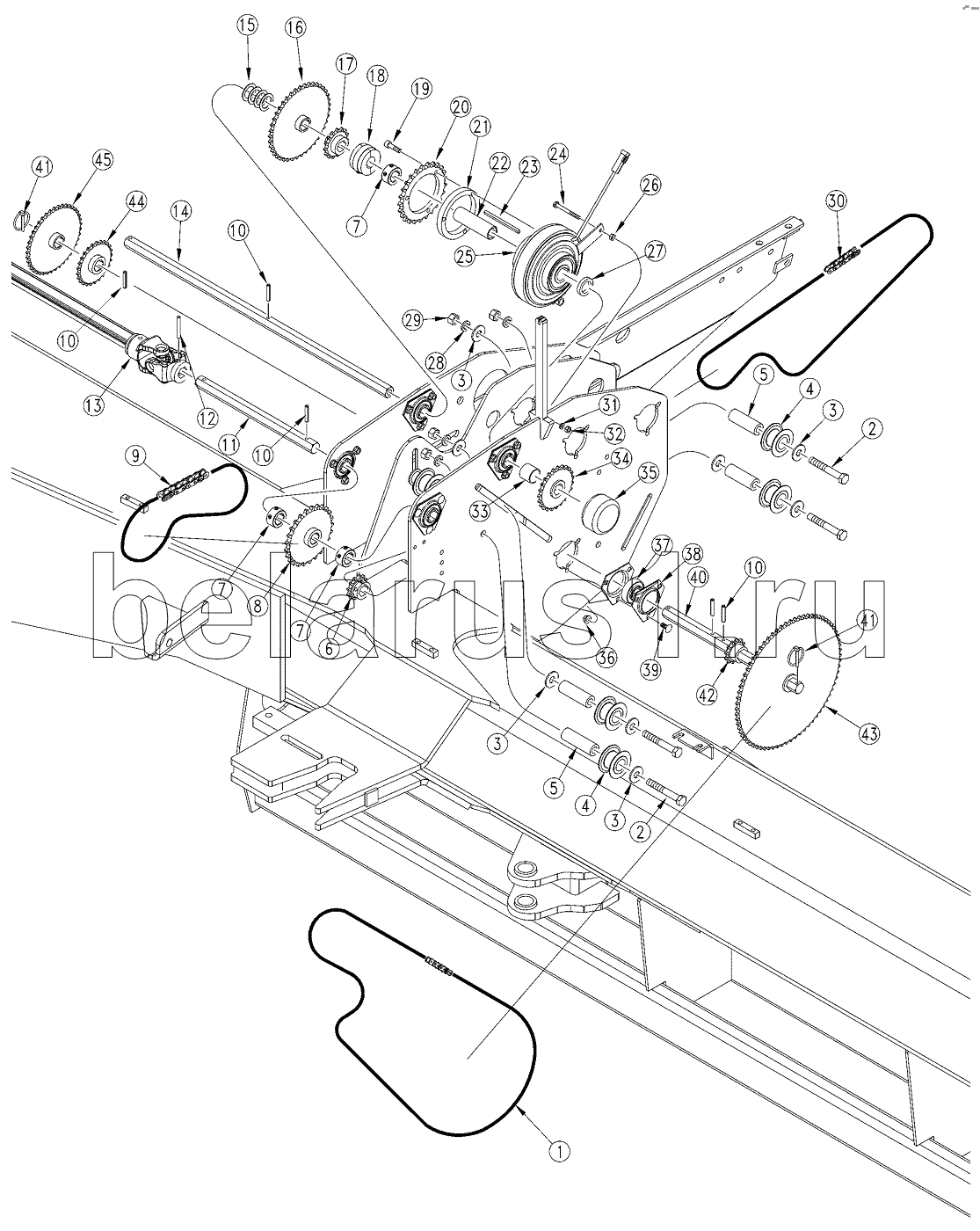

Каталог запасных частей к технике: Great Plains 3S-4010HD. RH & LH Seeds Drive

1

2

2

3

3

3

3

4

4

5

5

6

7

7

7

8

9

10

10

10

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

35

36

37

38

39

40

41

41

42

43

44

45

Позиция на иллюстрации	Заводской номер детали		Название детали
1	136-253D		CHAIN RL #40 114 PITCHES
2	802-311C		HHCS 1/2-13X4 1/4 GR5
3	804-113C		WASHER FLAT
4	817-406C		IDLER 1 PC 2.38X1.01X1.062
5	120-293D		TUBE RND DOM. 1 OD X 7/32WX3.0
6	808-143C		SPKT
7	402-025S		LOCK COLLAR, 7/8 HEX W/ SET SC
8	808-309C		SPKT 50C25 X 7/8 HEX BORE
9	136-252D		CHAIN RL #50 53 PITCHES
10	805-180C		PIN ROLL
11	296-099D		3N40HD WING DRIVE POWER SHAFT
12	805-146C		PIN ROLL 1/4 X 2 LG PL
13	826-501C		DRIVESHAFT YP PLANTER
14	296-086D		SHAFT 7/8 HEX 29.25 LG
15	804-061C		WASHER MACH 1.50 X 1.00 X 18GA
16	808-224C		SPKT 40C41 X 7/8 HEX BORE
17	808-147C		SPKT 40C15 X 7/8 HEX BORE
18	120-337S		SPLIT SPACER 1 ID X 1.25 THICK
19	802-775C		HSHCS M8X1.25X30 GR8.8 PLT
20	808-357C		SPKT 50A25 CLUTCH METRIC BORE
21	196-876D		CLUTCH SPROCKET SPACER
22	196-877D		BUSHING 1 1/8 ODX7/8 HEX BORE
23	839-956C		KEY 1/4 X 3/16 X 3.80
24	802-097C		HHCS
25	823-231C		OGURA CLUTCH
26	803-006C		NUT-HEX
27	402-266D		7/8 HEX SHAFT SPACER TB X 9/32
28	804-015C		WASHER LOCK SPRING
29	803-020C		NUT HEX
30	136-110D		CHAIN RL #40 100 PITCHES
31	804-006C		WASHER LOCK SPRING
32	803-006C		NUT-HEX
33	296-100D		SPACER TUBE 1 ID X 1.06 PVC
34	808-256C		SPKT
35	891-106C		334010HD HECTARE METER
35	891-105C		3S4010HD ACRE METER
36	803-177C		NUT HEX FLG TP LK
37	822-175C		FLANGETTE 52 3-BOLT PLT
38	822-119C		BRG
39	802-092C		RHSNB
40	296-025D		FEEDER CUP LOWER DRIVE SHAFT
41	805-240C		PIN LINCH
42	808-259C		SPKT
43	808-258C		SPKT
44	808-257C		SPKT
45	808-256C		SPKT

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
