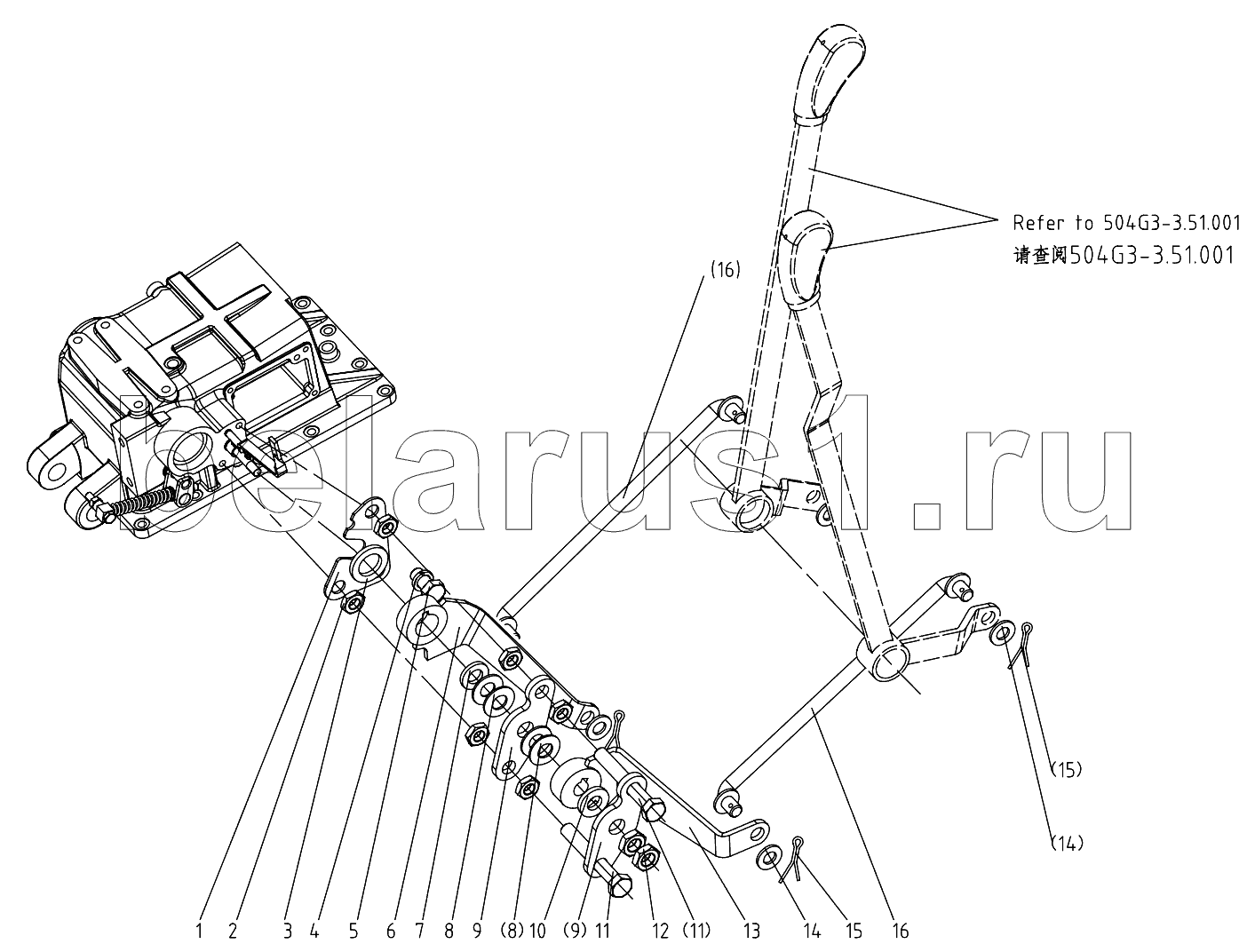

Каталог запасных частей к технике: DongFeng 504G3. Hydraulic Power Lift (B)
1
2
3
4
5
6
7
8
8
9
9
10
11
11
12
13
14
14
15
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 504G3.55.148 | Rivet plate | |
| 2 | GB/T6172.1-2000-M10 | Thin hex. nut M10 | |
| 3 | 504G3.55.146 | Big rub patch | |
| 4 | GB/T93-1987-10 | Spring lock washer 10 | |
| 5 | GB/T5783-2000-M10x20 | Hex.head bolt M10x20 | |
| 6 | 504G3.55.032 | Adjusting rocker F | |
| 7 | 504G3.55.143 | Plain washer 12 | |
| 8 | 504G3.55.141 | Dishing spring | |
| 9 | 504G3.55.135 | Restrict plate | |
| 10 | 504G3.55.139 | Small rub patch | |
| 11 | GB/T5783-2000-M10x70 | Hex. head bolt M10x70 | |
| 12 | GB/T6173-2000-M12x1.5 | Hex. nut M12x1.5 | |
| 13 | 504G3.55.031 | Adjusting rocker P | |
| 14 | GB/T97.1-2002-10 | Plain washer 10 | |
| 15 | GB/T91-2000-3.2x28 | Split pin 3.2x28 | |
| 16 | 504G3-3.55.010 | Pole |
