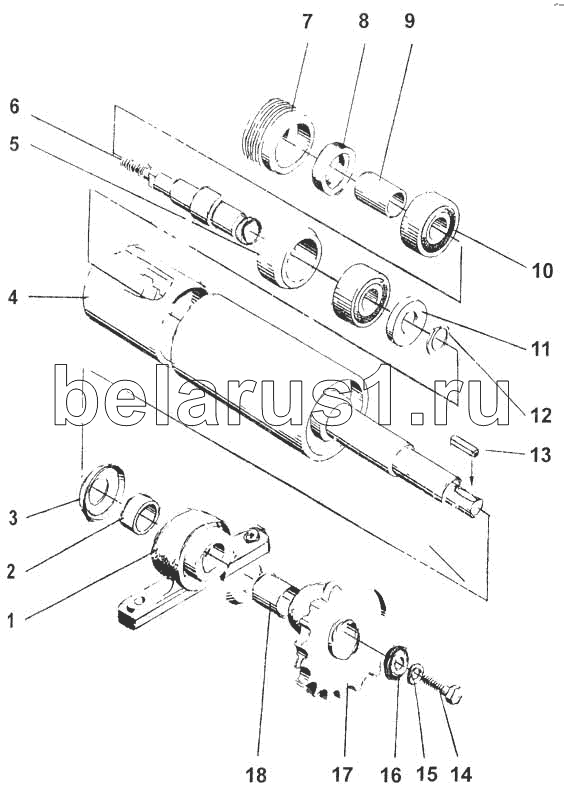

Каталог запасных частей к технике: ДКЗ СПС-4,2А-02. Труба в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СПС 55050 | СПС 55050 | Труба в сборе | |
| 1 | РКС6.05200-01 | Подшипниковый узел | |
| 2 | РКС6.05802 | Втулка | |
| 3 | РКС6.05408-01 | Отражатель | |
| 4 | СПС 55060 | Труба | |
| 5 | СПС-20003 | Втулка распорная | |
| 6 | КТ-36616 | Ось | |
| 7 | КТ36617 | Гайка правая | |
| 8 | Манжета 1.2-3 8х5 8-1 ГОСТ 8752-79 ОСТ 38.05.146-78 | Манжета 1.2-3 8х5 8-1 ГОСТ 8752-79 ОСТ 38.05.146-78 | |
| 9 | Втулка 1-Т-38х30F9(+0,072, 0,020)х32 СТП 304.9.40-86 | Втулка 1-Т-38х30F9(+0,072, 0,020)х32 СТП 304.9.40-86 | |
| 10 | Подшипник 180306КС 17 ГОСТ 8882-75 | Подшипник 180306КС 17 ГОСТ 8882-75 | |
| 11 | СПС-20401 | Шайба фигурная | |
| 12 | Кольцо 2С-30 ГОСТ 13940-86 | Кольцо 2С-30 ГОСТ 13940-86 | |
| 13 | Шпонка 8х7х35 ГОСТ 23360-78 | Шпонка 8х7х35 ГОСТ 23360-78 | |
| 14 | Болт М12-6qх30.58.019 ГОСТ 7796-70 | Болт М12-6qх30.58.019 ГОСТ 7796-70 | |
| 15 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 | |
| 16 | КТ-4032 | Шайба специальная | |
| 17 | РКС6.12604 | Звездочка z = 18 | |
| 18 | Втулка П42х35Н12 (+0,23)х33СТП 304.9.40-86 | Втулка П42х35Н12 (+0,23)х33СТП 304.9.40-86 |
