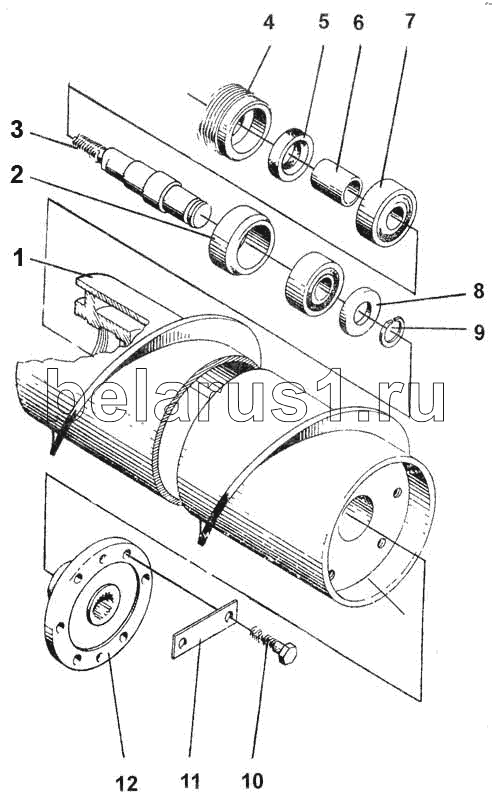

Каталог запасных частей к технике: ДКЗ СПС-4,2А-02. Шнек в сборе
1
2
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СПС 55030 | СПС 55030 | Шнек в сборе | |
| 1 | СПС 55040 | Шнек | |
| 2 | СПС-20003 | Втулка распорная | |
| 3 | КТ-36616 | Ось | |
| 4 | КТ-366-17 | Гайка правая | |
| 5 | Манжета 1.2-38х58-1 ГОСТ 8752-79 ОСТ 38.05146-78 | Манжета 1.2-38х58-1 ГОСТ 8752-79 ОСТ 38.05146-78 | |
| 6 | 47 8818 1220 | Втулка 1-Т-38х30Р9(+0,072, 0,020)х32 СТП 304.9.40.86 | |
| 7 | Подшипник 180306КС17 ГОСТ 8882-75 | Подшипник 180306КС17 ГОСТ 8882-75 | |
| 8 | СПС-20401 | Шайба фигурная | |
| 9 | Кольцо 2С-30 ГОСТ 13940-86 | Кольцо 2С-30 ГОСТ 13940-86 | |
| 10 | Болт М12-6qх30.58.019 ГОСТ 7796-70 | Болт М12-6qх30.58.019 ГОСТ 7796-70 | |
| 11 | СПС-08409 | Шайба концевая | |
| 12 | СПС 55606 | Ступица |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
