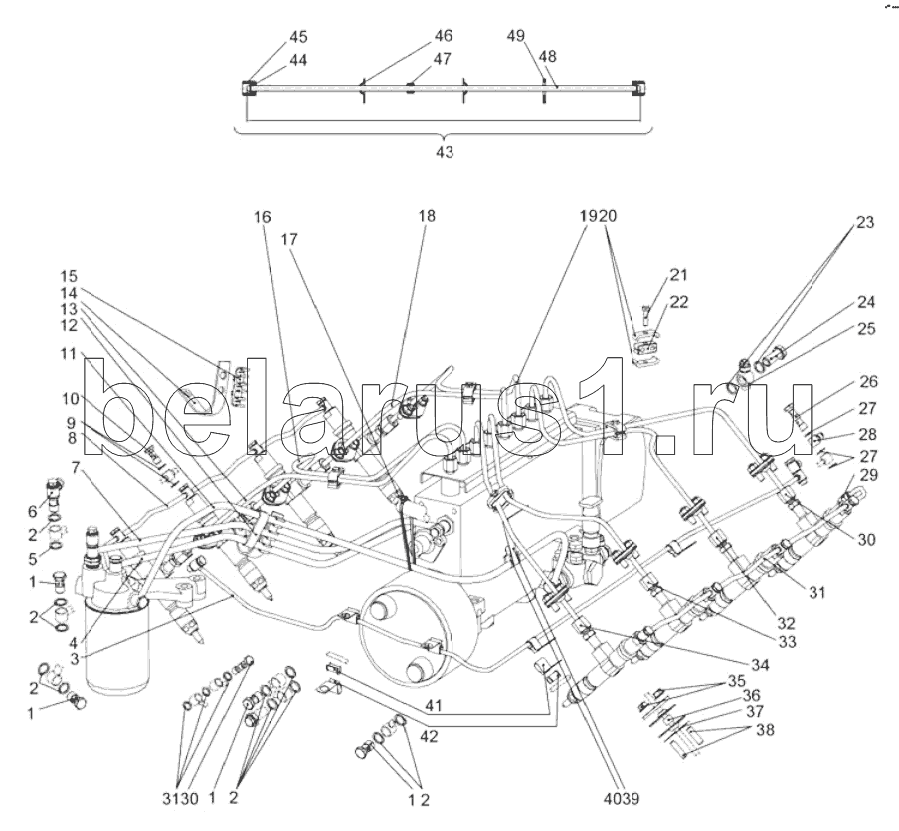

Каталог запасных частей к технике: ЯМЗ-7511.10. Трубопроводы топливные
1
1
1
1
2
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8.8991 | Болт пустотелый | |
| 2 | 8.9209 | Кольцо уплотнительное | |
| 3 | 236-1104346-Д | Трубка топливная отводящая в сборе | |
| 4 | 6581.1104426-40 | Трубка подводящая ТНВД | |
| 5 | 8.9213 | Шайба резинометаллическая | |
| 6 | 8.9175 | Фитинг поворотный двухъярусный | |
| 7 | 6581.1104384-40 | Трубка отводящая ТНВД | |
| 8 | 236-1104370-В | Заказать | Трубка дренажная в сборе |
| 9 | 8.8973 | Заказать | Кольцо уплотнительное форсунки |
| 10 | 8.8972 | Заказать | Болт пустотелый |
| 11 | 6581.1104422-40 | Трубка отводящая от топливоподкачивающего насоса | |
| 12 | 6562.1104440 | Держатель трубок | |
| 13 | 7511.1104310-11 | Трубка топливная 1-й секции ТНВД | |
| 14 | 6562.1104358 | Кронштейн | |
| 15 | 6562.1104440-10 | Держатель трубок | |
| 16 | 7511.1104312-11 | Трубка топливная 2-й секции ТНВД | |
| 17 | 8.8948 | Стяжка термостойкая (хомут) 3.6-300 | |
| 18 | 7511.1104314-11 | Трубка топливная 3-й секции ТНВД | |
| 19 | 7511.1104316-11 | Трубка топливная 4-й секции ТНВД | |
| 20 | 240-1104459 | Скоба | |
| 21 | 201420-П29 | Болт М6х20 | |
| 22 | 240-1104350 | Прокладка | |
| 23 | 312326-П34 | Шайба уплотнительная | |
| 24 | 310096-П29 | Болт | |
| 25 | 236-1104430 | Наконечник трубки | |
| 26 | 8.8994 | Болт пустотелый | |
| 27 | 8.9273 | Кольцо уплотнительное | |
| 28 | 8.9128 | Наконечник | |
| 29 | 236-1104370-В | Заказать | Трубка дренажная в сборе |
| 30 | 7511.1104324-11 | Трубка топливная 8-й секции ТНВД | |
| 31 | 236-1104370-В | Заказать | Трубка дренажная в сборе |
| 32 | 7511.1104322-11 | Трубка топливная 7-й секции ТНВД | |
| 33 | 7511.1104320-11 | Трубка топливная 6-й секции ТНВД | |
| 34 | 7511.1104318-11 | Трубка топливная 5-й секции ТНВД | |
| 35 | 874505-П29 | Гайка М8 | |
| 36 | 7511.1104344 | Уплотнитель | |
| 37 | 240-1104368 | Прокладка | |
| 38 | 216233-П29 | Шпилька | |
| 39 | 6581.1104354-40 | Кляммер | |
| 40 | 236-1104442-Б | Прокладка | |
| 41 | 201-1708245 | Кляммер | |
| 42 | 240-1104337 | Прокладка кляммера | |
| 43 | 7511.1104308-11 | Топливопровод высокого давления | |
| 44 | 312670-П29 | Шайба | |
| 45 | 314721-П29 | Гайка | |
| 46 | 6562.1104345 | Фланец | |
| 47 | 7511.1104344 | Уплотнитель | |
| 48 | 7511.1104340-10 | Трубка высокого давления | |
| 49 | 6562.1104342 | Фланец нажимной |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
