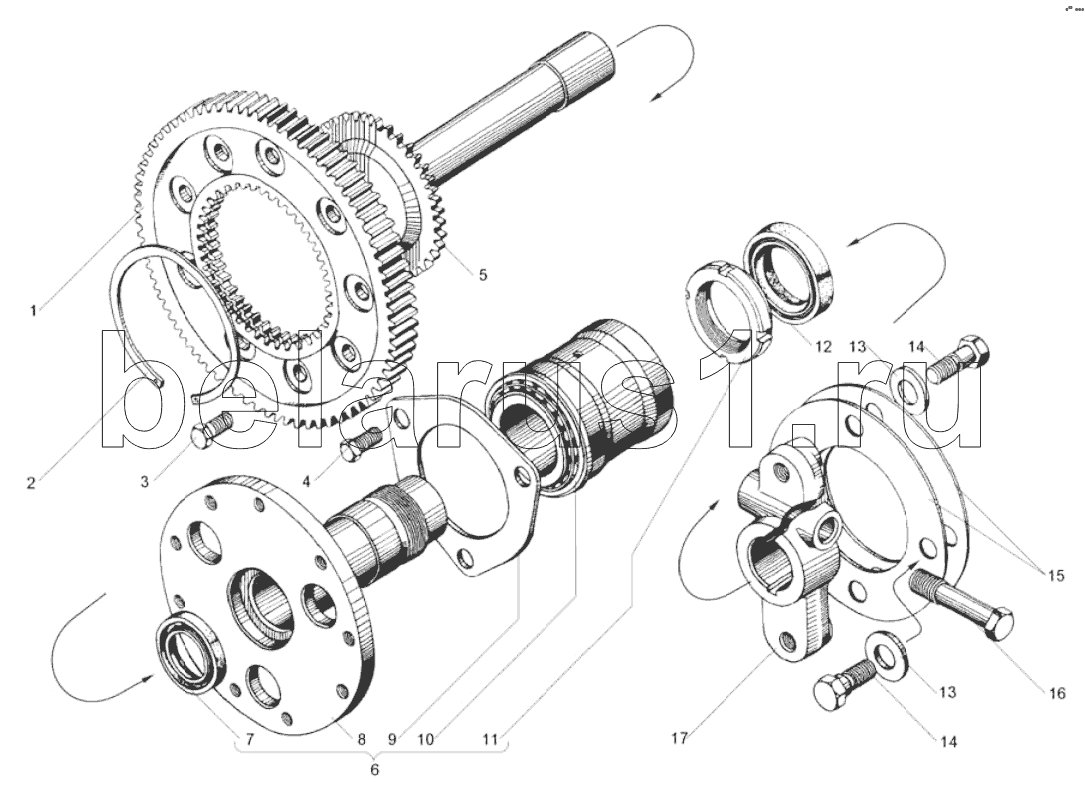

Каталог запасных частей к технике: ЯМЗ-7511.10. Привод ТНВД
1
2
3
4
5
6
7
7
7
8
9
10
11
12
12
12
13
13
14
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7511.1029122 | Шестерня ведомая | |
| 2 | 7511.1029590 | Кольцо пружинное упорное | |
| 3 | 4593486555 | Болт | |
| 4 | 4593486557 | Болт | |
| 5 | 7511.1029268-10 | Полумуфта ведущая | |
| 6 | 7511.1029120-10 | Ось ведомой шестерни с подшипником и маховиком в сборе | |
| 7 | 238Б-1029438 | Манжета в сборе | |
| 7 | 238Б-1029438-А | Манжета в сборе | |
| 7 | 8.9431 | Манжета с пружиной | |
| 8 | 7511.1029154-10 | Ось ведомой шестерни | |
| 9 | 7511.1029123 | Фланец упорный | |
| 10 | 8.8618 | Подшипник 6-2697709А | |
| 11 | 7511.1029135-10 | Гайка | |
| 12 | 238Б-1029240-Б2 | Манжета в сборе | |
| 12 | 8.9404 | Манжета с пружиной | |
| 12 | 8.9435 | Манжета с пружиной | |
| 13 | 312502-П29 | Шайба | |
| 14 | 310265-П2 | Болт | |
| 15 | 840.1029274-10 | Пластина передняя | |
| 16 | 310001-П2 | Болт | |
| 17 | 7511.1029264 | Фланец полумуфты |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
