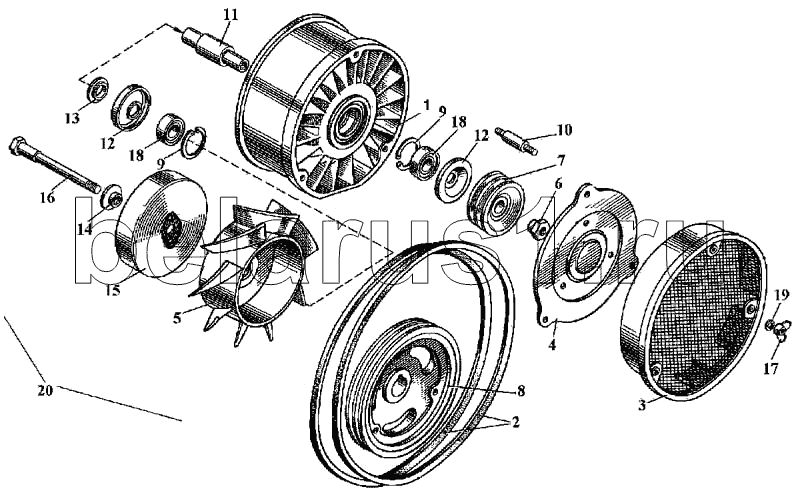

Каталог запасных частей к технике: ВТЗ Д-144. Вентилятор Д37Е-1308010А2-02
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д144-1308011 | Аппарат направляющий | |
| 2 | Д37Е-1308021-03 | Комплект ремней | |
| 3 | Д37Е-1308400В | Сетка | |
| 4 | Д37М-1308006А2 | Диск вентилятора | |
| 5 | Д37Е-1308035А | Ротор | |
| 6 | Д37М-1308049 | Гайка | |
| 7 | Д37Е-1308075А | Шкив | |
| 8 | Д37Е-1308157А2 | Шкив | |
| 9 | Д30-4618224Б | Кольцо | |
| 10 | Д37Е-1308445А | Шпилька | |
| 11 | Д37Е-1308452 | Вал | |
| 12 | Д144-1308455 | Пылеотражатель | |
| 13 | Д37М-1308462 | Втулка | |
| 14 | Д37-1308464 | Втулка | |
| 15 | Д37Е-1308465Б | Удлинитель | |
| 16 | Д37Е-1308468 | Болт | |
| 17 | М6.7Н.ЦАМ-4-1 | Гайка | |
| 18 | 70-180504С9Ш | Подшипник | |
| 19 | 6Т.65Г.06 | Шайба | |
| 20 | Д37Е-1308010А2-02 | Вентилятор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
