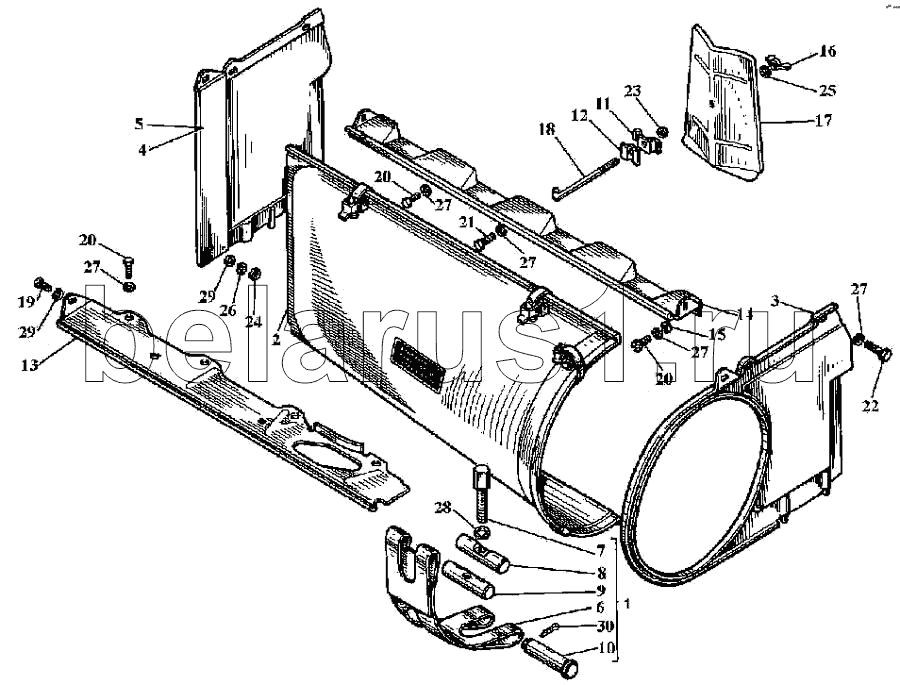

Каталог запасных частей к технике: ВТЗ Д-144. Вентилятор (дефлекторы)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
1 | Д144-1308240 | Хомут | |
2 | Д37М-1308480Б3-03 | Кожух | |
3 | Д37М-1308570А | Дефлектор | |
4 | Д37М-1308590А2 | Дефлектор | |
5 | Д37М-1308590А3 | Дефлектор | |
6 | Д144-1308242 | Хомут | |
7 | Д30-1308244 | Винт | |
8 | Д144-1308246 | Палец | |
9 | Д144-1308248 | Палец | |
10 | Д144-1308249 | Палец | |
11 | Д37Е-1308495 | Скоба | |
12 | Д37-1308495А | Скоба | |
13 | Д37-1308504Б2 | Планка | |
14 | Д37М-1308552А2 | Планка | |
15 | Д30-1308559 | Шайба | |
16 | Д37М-1308581Б | Гайка | |
17 | Д21-1308584А | Дефлектор | |
18 | Д30-1308587А | Шпилька | |
19 | М5.6gх16.88.35.019 | Болт | |
20 | 4М8.6gх16.88.35.019 | Болт | |
21 | 4М8.6gх20.88.35.019 | Болт | |
22 | 4М8.6gх35.88.35.019 | Болт | |
23 | М4.6Н.6А.019 | Гайка | |
24 | М6.6Н.6.019 | Гайка | |
25 | 4.65Г.06 | Шайба | |
26 | 6Т.65Г.06 | Шайба | |
27 | 8Т.65Г.06 | Шайба | |
28 | 10.0Т.65Г.06 | Шайба | |
29 | 6.02.019 | Шайба | |
30 | 2,5х20.019 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
