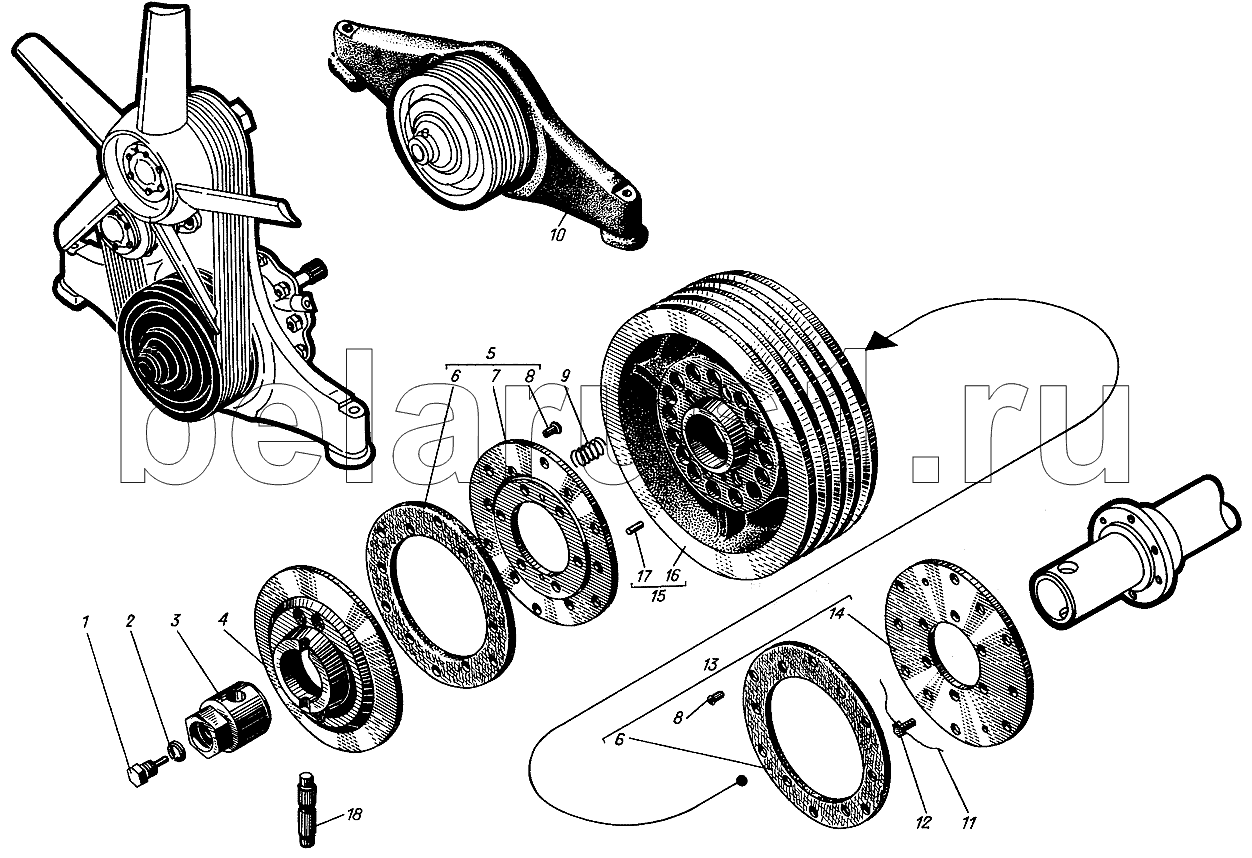

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Шкив привода вентилятора
1
2
3
4
5
6
6
7
8
8
9
10
11
12
13
14
15
15
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1227Т-321 | Винт | |
| 2 | 353-24 | Шайба пружинная 8Т | |
| 3 | 514-101 | Вкладыш для поворота коленчатого вала | |
| 4 | 514-55-1 | Диск упорный | |
| 5 | сб.1214-70-1 | Диск ведущий | |
| 6 | 514-28 | Накладка фрикционная | |
| 7 | 1214-57-1 | Диск ведущий | |
| 8 | 525-98-2 | Заклепка | |
| 9 | 514-56-2 | Пружина | |
| 10 | 524-10-1 | Балка передняя | |
| 11 | 354-22 | Проволока стопорная | |
| 12 | 556-13 | Болт М8х12 | |
| 13 | сб.514-05 | Диск ведущий | |
| 14 | 514-27 | Диск ведущий | |
| 15 | сб.1214-06-1 | Шкив | |
| 15 | сб.1214-06-2 | Шкив | |
| 16 | 1214-29-2 | Шкив | |
| 16 | 1214-29-3 | Шкив | |
| 17 | 552-04 | Штифт цилиндрический 12х30 | |
| 18 | 514-59-1 | Штифт цилиндрический 15х82 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
