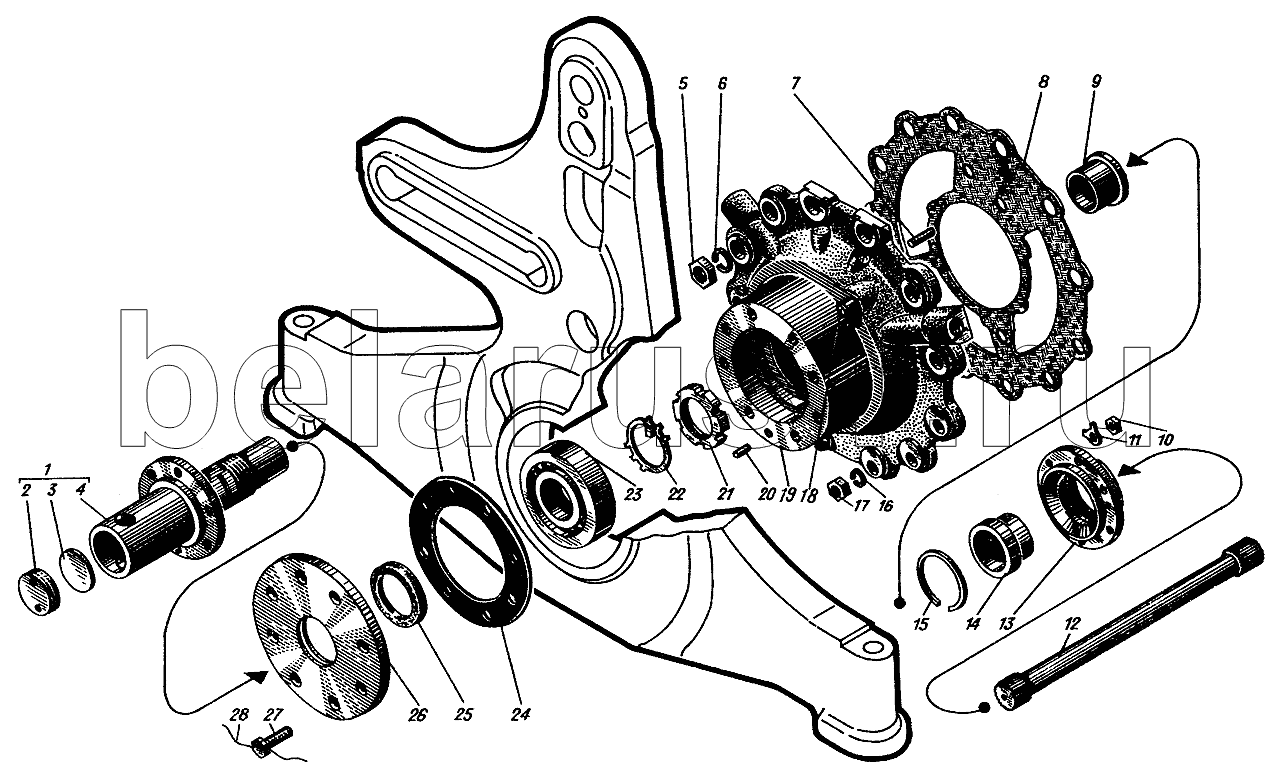

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Корпус привода вентилятора
сб.1214-08
сб.1214-01-5
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| сб.1214-08 | сб.1214-08 | Корпус привода вентилятора в сборе | |
| сб.1214-01-5 | сб.1214-01-5 | Корпус привода вентилятора | |
| 1 | сб.514-104 | Валик привода вентилятора в сборе | |
| 1 | сб.514-07 | Валик привода вентилятора | |
| 2 | 305-52 | Заглушка | |
| 3 | 305-53 | Прокладка | |
| 4 | 514-31-1 | Валик привода вентилятора | |
| 5 | 551-03 | Гайка М14 | |
| 6 | 353-28 | Шайба пружинная 14Н | |
| 7 | 550-101 | Шпилька М6х26 | |
| 8 | 514-36 | Прокладка | |
| 9 | 514-33 | Втулка | |
| 10 | 351-06 | Гайка М6 | |
| 11 | 353-11 | Шайба стопорная 7 | |
| 12 | 514-35 | Рессора | |
| 13 | 305-34 | Гильза | |
| 14 | 514-107 | Втулка | |
| 15 | 305-33-1 | Замок | |
| 16 | 353-26 | Шайба пружинная 10Т | |
| 17 | 351-50 | Гайка М10 | |
| 18 | 552-04 | Штифт цилиндрический 12х30 | |
| 19 | 1284-12-2 | Опора передняя | |
| 20 | 352-01 | Штифт цилиндрический 5х24 | |
| 21 | 514-42 | Гайка | |
| 22 | 514-41 | Шайба пластинчатая замковая | |
| 23 | 514-40 | Шарикоподшипник №309К | |
| 24 | 514-37 | Прокладка | |
| 25 | 514-38 | Кольцо уплотнительное | |
| 26 | 514-39 | Корпус сальника | |
| 27 | 556-14 | Болт М10х30 | |
| 28 | 354-22 | Проволока стопорная |
