Устройство польской косилки Wirax: сборка, настройка и навеска на МТЗ

Польская косилка Wirax (Виракс) давно зарекомендовала себя среди фермеров как надежная и доступная техника для скашивания трав. В этой статье мы разберем устройство косилки Wirax, этапы сборки, тонкости регулировки, а также расскажем, как навесить польскую косилку на МТЗ.

Устройство польской косилки Виракс

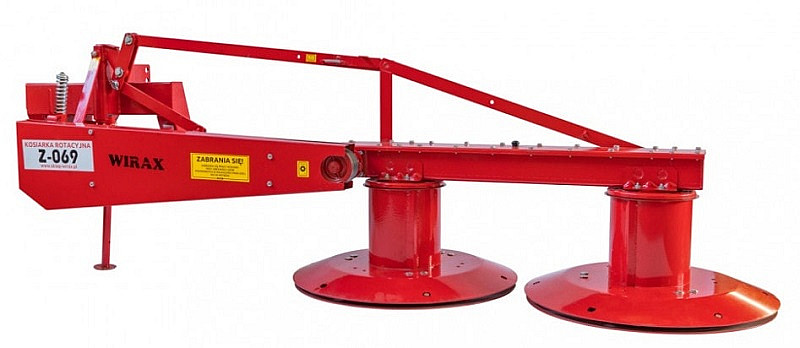

Польская роторная косилка Wirax (Виракс) — это навесное сельскохозяйственное оборудование, предназначенное для механизированного скашивания трав на пастбищах, сенокосах и при заготовке кормов. Она широко используется на фермерских хозяйствах благодаря своей простоте, высокой производительности и надежности в эксплуатации.

Конструкция косилки основана на роторном принципе скашивания: два диска с вращающимися ножами, вращаясь с высокой скоростью, производят срез травяного покрова. Рабочие органы вращаются навстречу друг другу, обеспечивая равномерный и чистый срез даже на неровных участках поля. Рассмотрим ключевые элементы устройства:

• Рама косилки — это несущий элемент, изготовленный из прочной стальной балки. Она служит основой для крепления всех узлов агрегата. Конструкция рамы рассчитана на интенсивную работу в тяжелых условиях поля, выдерживает высокие вибрационные и динамические нагрузки.
• Редуктор — узел передачи крутящего момента от вала отбора мощности (ВОМ) трактора к роторам. Как правило, редуктор имеет закрытую металлическую конструкцию, смазывается трансмиссионным маслом и требует регулярного обслуживания. Внутри редуктора — шестерни, обеспечивающие передачу крутящего момента под углом 90° к роторам.
• Роторы (дисковые механизмы) — два вращающихся диска, каждый из которых оснащён несколькими ножами. Ножи закреплены подвижно, что позволяет им отклоняться при наезде на препятствие, предотвращая поломку. При вращении роторы срезают траву и укладывают её в валок.
• Ножи — изготовлены из закалённой стали, рассчитаны на длительную эксплуатацию. Однако в условиях большого количества камней или песка ножи рекомендуется затачивать или заменять каждые 8–10 гектаров покоса. Быстросъёмные крепления значительно упрощают обслуживание.
• Опорные лыжи — металлические пластины, которые удерживают косилку на заданной высоте от земли. Благодаря им обеспечивается стабильная высота среза. Регулировка высоты производится перестановкой отверстий или сменой лыж.
• Защитный кожух — прочная пластиковая или металлическая конструкция, ограждающая вращающиеся элементы от оператора и окружающих. Он необходим для соблюдения техники безопасности и предотвращает разлет травы и посторонних предметов.
• Навесной механизм — трёхточечная система крепления для навески на трактор. Она включает в себя проушины под нижние тяги, проушину под центральную тягу, а также ограничители качания. Совместима с тракторами типа МТЗ-80/82 и аналогичными по классу.

Конструкция косилки может отличаться в зависимости от модели: Wirax Z-069, Z-173 и другие модификации имеют различную ширину захвата, форму кожуха и крепления роторов, но принципиальное устройство остаётся схожим.

Большим преимуществом польской косилки Wirax является её ремонтопригодность. Все узлы агрегата устроены максимально просто: при необходимости ротор, редуктор или вал можно заменить без привлечения специалистов. Широкий выбор запасных частей в продаже упрощает обслуживание даже в отдалённых регионах.

Как собрать косилку: пошаговая инструкция

Сборка косилки Wirax (Виракс) — ключевой этап перед её вводом в эксплуатацию. Несмотря на относительную простоту конструкции, неправильная сборка может привести к снижению производительности, преждевременному износу деталей или даже поломке оборудования. Ниже приводим подробную инструкцию по сборке косилки, ориентированную как на опытных механизаторов, так и на тех, кто впервые сталкивается с этим агрегатом.

Перед началом сборки

Перед тем как собрать роторную косилку Виракс, распакуйте все детали и проверьте комплектность по паспорту изделия. Обычно в комплект входят: рама, роторы, защитный кожух, редуктор, карданный вал, опорные лыжи, крепеж, ножи, а также документация.

Этап 1: Установка роторов

Роторы крепятся к опорной балке (раме) с помощью болтов и втулок. При установке роторов убедитесь, что они сидят строго вертикально и не имеют люфта. Роторы должны вращаться свободно и без заеданий. Перед установкой смажьте посадочные места литолом или консистентной смазкой.

Этап 2: Монтаж редуктора

Редуктор — один из самых важных узлов. Он устанавливается на верхнюю часть рамы и соединяется с роторным валом с помощью шлицевого соединения или фланца. Перед установкой редуктора проверьте уровень масла. При необходимости — долейте трансмиссионное масло согласно инструкции (обычно ТАД-17 или аналог).

Этап 3: Установка ножей

На каждом роторе устанавливаются 2–4 ножа, в зависимости от модели. Ножи крепятся к диску на подвижной оси (пальце), что позволяет им отклоняться при встрече с препятствием. При сборке убедитесь, что ножи установлены правильно — режущей кромкой вперёд по направлению вращения. Не забудьте установить стопорные шайбы и законтрить болты.

Этап 4: Монтаж кожуха и лыж

Кожух служит как защитой, так и направляющим элементом укладки скошенной травы. Он устанавливается по периметру рабочего органа и крепится болтами к раме. Проверьте, чтобы между кожухом и дисками было безопасное расстояние (не менее 3–4 см). Опорные лыжи монтируются снизу, под роторы — именно они задают высоту среза. Их положение можно отрегулировать с помощью болтов и отверстий в скобах.

Этап 5: Установка карданного вала

Карданный вал (ВОМ) соединяет редуктор косилки с валом отбора мощности трактора. Перед установкой проверьте состояние крестовин, смажьте шлицы. Установите кардан на шлицевой вал редуктора и закрепите стопорным штифтом. Второй конец присоединяется к трактору во время навески.

Этап 6: Контрольные действия

После полной сборки косилки:

• Проверьте все болтовые соединения — они должны быть затянуты с усилием.
• Убедитесь, что ножи вращаются свободно, но без излишнего люфта.
• Проверните роторы вручную — не должно быть закусывания.
• Проверьте наличие смазки в редукторе и подшипниках.

Важные рекомендации:

• Сборку желательно производить на ровной поверхности или бетонной площадке.
• Используйте только качественный инструмент и оригинальные крепежи.
• Не используйте молоток при посадке деталей — это может привести к деформации.
• Наденьте перчатки и защитные очки при работе с ножами и металлическими частями.

После завершения сборки можно переходить к навеске агрегата на трактор и последующей регулировке.

Регулировка косилки

После сборки и навешивания косилки крайне важно выполнить правильную регулировку, чтобы обеспечить её эффективную и безопасную работу. Неправильная настройка приводит к неравномерному скашиванию, повышенному износу ножей и узлов, увеличению нагрузки на трактор и, в конечном итоге, к поломкам. Подробно рассмотрим, как выполняется регулировка косилки Виракс — пошагово и с примерами.

Регулировка высоты среза

Один из ключевых параметров — это высота среза. Она регулируется за счёт изменения положения опорных лыж, которые находятся под роторными дисками. Как правило, есть несколько уровней установки лыж, и каждое положение изменяет высоту скашивания на 1–2 см. Оптимальная высота для луговой травы — от 5 до 7 см. Если скосить слишком низко, есть риск повредить ножи об землю или камни, а также нанести вред почвенному покрову.

Регулировка угла наклона косилки

Косилка должна располагаться строго горизонтально относительно поверхности поля. Угол наклона регулируется при помощи центральной тяги трактора (верхней тяги трёхточечной навески). Если передняя часть косилки слишком опущена, ножи будут зарываться в землю, а задняя часть будет недокашивать траву. Если наоборот — качество среза снизится, трава будет мяться, а не срезаться.

Правильный угол наклона — это когда диски стоят строго параллельно земле в рабочем положении. Проверяется на ровной площадке при опущенной косилке.

Натяжение ремней и цепей (если применимо)

На некоторых моделях Wirax редукторный привод может быть соединён с роторами ремнём или цепью. Проверяйте их натяжение перед каждым выездом в поле. Слишком слабый ремень будет проскальзывать, а чрезмерно натянутый — изнашиваться и перегружать валы. Оптимальное натяжение — при нажатии пальцем прогиб должен быть в пределах 1,5–2 см.

Проверка вращения ножей

После настройки механических параметров обязательно проверьте, как вращаются ножи. Запустите ВОМ трактора на малых оборотах и понаблюдайте за работой роторов. Ножи должны вращаться ровно, без биений, стуков или вибраций. В случае посторонних шумов — остановите работу и проверьте затяжку креплений.

Балансировка роторов (при необходимости)

Иногда после замены ножей возникает вибрация. Это может указывать на дисбаланс ротора. Убедитесь, что на каждом роторе установлено равное количество ножей, и они одинаковы по весу. Даже незначительная разница в весе между ножами может вызывать сильную вибрацию на больших оборотах.

Дополнительные советы по регулировке

• После первых 2–3 гектаров работы обязательно повторно проверьте все регулировки — возможна незначительная усадка креплений.
• Следите за состоянием подшипников роторов — перегрев или гул при вращении требует срочной замены.
• Проверьте, чтобы карданный вал не задевал части кожуха при поворотах — при необходимости отрегулируйте его длину.
• Перед работой с влажной травой рекомендуется приподнять высоту среза, чтобы не перегружать роторы.

Меры безопасности при регулировке

Все регулировки производятся только при заглушенном двигателе и снятом карданном вале. Не пытайтесь регулировать угол или высоту среза на работающем оборудовании — это может привести к травмам. Всегда используйте инструмент, подходящий по размеру, и не забудьте надеть защитные перчатки.

Правильно выполненная регулировка роторной косилки Wirax значительно продлевает срок службы оборудования, улучшает качество скашивания и снижает расход топлива. Регулярно проверяйте параметры во время каждого рабочего дня и фиксируйте изменения в журнале технического обслуживания.

Как навесить польскую косилку на МТЗ

Навеска польской роторной косилки Виракс на трактор МТЗ (чаще всего МТЗ-80 или МТЗ-82) — важный этап, от которого зависит стабильность работы, маневренность и безопасность при эксплуатации. Косилка навешивается сзади, через трёхточечную навесную систему трактора. Чтобы правильно и быстро навесить косилку, нужно учитывать ряд нюансов, о которых мы расскажем далее.

Необходимые условия перед навеской

• Трактор должен быть исправен, с работающей гидравликой и трёхточечной навеской.
• Косилка должна быть полностью собрана и проверена (см. предыдущие разделы).
• Убедитесь, что карданный вал смазан, а его длина соответствует расстоянию между ВОМ трактора и входом в редуктор косилки.

Этап 1: Подъезд трактора

Трактор МТЗ аккуратно подводится задним ходом к косилке. Косилка при этом должна стоять на ровной твёрдой поверхности — лучше всего на площадке или бетонной плите. Желательно, чтобы у косилки были установлены опорные подставки, которые удерживают её в горизонтальном положении до навески.

Этап 2: Соединение нижних тяг

Подсоедините левую и правую нижние тяги

Этап 3: Установка центральной (верхней) тяги

Центральная тяга соединяется с верхней точкой крепления на косилке. С её помощью регулируется угол наклона косилки по горизонтали. При установке убедитесь, что шток центральной тяги достаточно выкручен, чтобы потом была возможность регулировать угол. Закрепите палец и зафиксируйте шплинтом.

Этап 4: Проверка и выравнивание

• Проверьте, чтобы косилка находилась строго параллельно земле.
• Визуально проверьте, не перекошены ли тяги.
• При необходимости отрегулируйте длину одной из нижних тяг (обычно правой — она с резьбовой регулировкой).

Этап 5: Подключение карданного вала

Карданный вал соединяется с валом отбора мощности (ВОМ) трактора. При этом:

• Убедитесь, что шлицевое соединение чистое и смазанное.
• Установите кардан до щелчка фиксирующего механизма (чаще всего пружинного типа).
• После подключения попробуйте потянуть вал назад — он не должен сниматься без отжатия стопора.

Этап 6: Проверка угла поворота

Поверните руль трактора влево и вправо на максимальный угол — карданный вал не должен задевать элементы косилки или кожух. При необходимости скорректируйте длину кардана. Если он слишком длинный — укоротите, обрезав внешний и внутренний вал болгаркой и сняв фаску. Также убедитесь, что на кардане присутствует защитный кожух!

Финальные действия перед запуском

• Поднимите косилку на гидравлике и проверьте работу всех узлов на холостом ходу.
• Проверьте баланс, люфты, затяжку пальцев.
• Дайте ВОМу поработать 1–2 минуты — проследите, нет ли вибраций, шумов или подтеков масла.
• После запуска обязательно проверьте, как уложен кардан — он не должен касаться земли в опущенном положении.

Важные замечания

• Всегда глушите двигатель перед подключением кардана!
• Не стойте рядом с карданным валом во время работы — это опасно!
• Никогда не запускайте косилку без установленного защитного кожуха.

Правильная навеска польской косилки Wirax на трактор МТЗ — это не только вопрос удобства, но и безопасности. Один раз освоив процедуру, вы сможете выполнять её за 5–10 минут даже в полевых условиях. Главное — соблюдать последовательность действий и регулярно проверять крепления.
