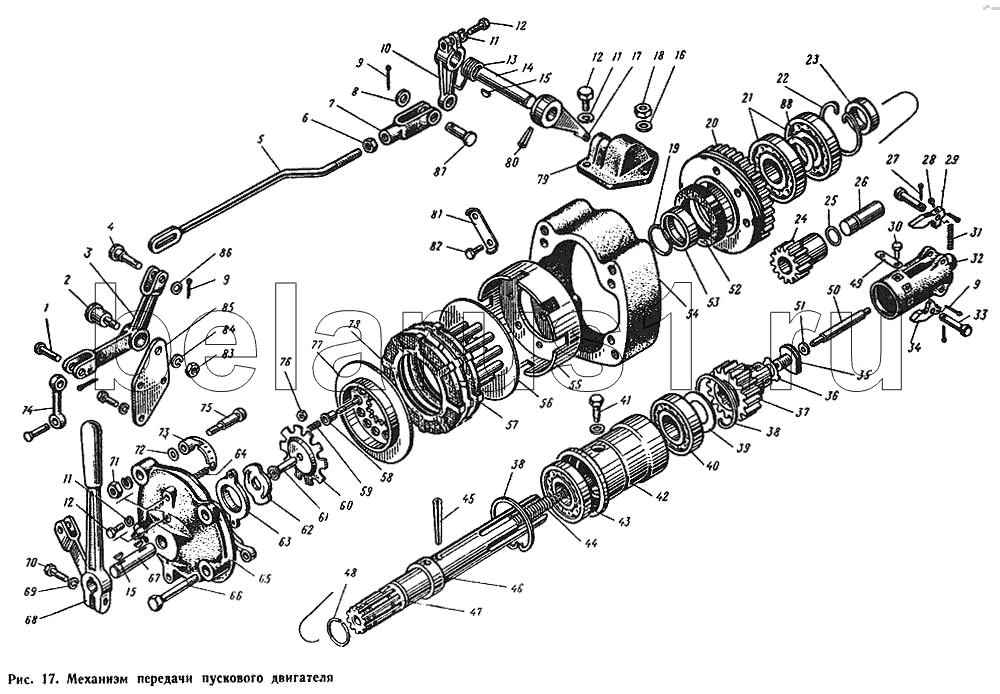

Каталог запасных частей к технике: ЮМЗ-6Л. Механизм передачи пускового двигателя
1
2
3
4
5
6
7
8
9
9
9
9
9
10
11
11
11
11
11
12
12
12
12
12
13
14
15
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
69
69
70
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Д25-С08 | Д25-С08 | Башмак выжимкой в сборе | |
| Д25-С13-Т | Д25-С13-Т | Шестерня ведущая в сборе | |
| Д25-С17 | Д25-С17 | Тяга бендикса в сборе | |
| Д25-С21 СБ | Д25-С21 СБ | Рычаг привода бендикса с тягой а сборе | |
| Д65-1015190-А | Д65-1015190-А | Рычаг привода бендикса в сборе | |
| Д25-С21 СБ | Д25-С21 СБ | Рычаг привода бендикса с тягой а сборе | |
| Д65-1015190-А | Д65-1015190-А | Рычаг привода бендикса в сборе | |
| Д65-1015101 СБ | Д65-1015101 СБ | Механизм передачи пускового двигателя с бендиксом в сборе | |
| Д65-25-С03 | Д65-25-С03 | Крышка кожуха сцепления в сборе | |
| Д25-С08 | Д25-С08 | Башмак выжимкой в сборе | |
| Д25-С02 СБ | Д25-С02 СБ | Вал механизма передачи с муфтой в сборе | |
| Д25-С02 СБ | Д25-С02 СБ | Вал механизма передачи с муфтой в сборе | |
| Д25-С12 | Д25-С12 | Корпус грузов бендикса в сборе | |
| Д25-С12 | Д25-С12 | Корпус грузов бендикса в сборе | |
| Д65-25-С03 | Д65-25-С03 | Крышка кожуха сцепления в сборе | |
| 1 | Д25-086 | Палец | |
| 2 | Д25-087 | Палец | |
| 3 | Д25-085 | Рычаг | |
| 4 | Д25-089 | Палец | |
| 5 | Д25-098 | Тяга | |
| 6 | Гайка 2М12 | Гайка 2М12 | |
| 7 | 36-3503036-А | Вилка тяги регулировочная | |
| 8 | Шайба 12 | Шайба 12 | |
| 9 | Шплинт 3,2Х18 | Шплинт 3,2Х18 | |
| 9 | Шплинт 3,2Х18 | Шплинт 3,2Х18 | |
| 9 | Шплинт 3,2Х18 | Шплинт 3,2Х18 | |
| 10 | Д25-092 | Рычаг привода | |
| 11 | Шайба 8 | Шайба 8 | |
| 11 | Шайба 8 | Шайба 8 | |
| 11 | Шайба 8 | Шайба 8 | |
| 12 | Болт М8Х20 | Болт М8Х20 | |
| 12 | Болт М8Х20 | Болт М8Х20 | |
| 12 | Болт М8Х20 | Болт М8Х20 | |
| 13 | 48А-1015217 | Пружина | |
| 14 | 36-1015194-Б | Валик рычага | |
| 15 | Шпонка 3Х5 | Шпонка 3Х5 | |
| 15 | Шпонка 3Х5 | Шпонка 3Х5 | |
| 15 | Шпонка 3Х5 | Шпонка 3Х5 | |
| 16 | Шайба 8 | Шайба 8 | |
| 17 | 36-1015202-Б | Поводок рычага | |
| 18 | Гайка М8 | Гайка М8 | |
| 19 | Д25-079 | Кольцо стопорное | |
| 20 | Д25-003-А | Шестерня ведущая | |
| 21 | Подшипник 50207 ГОСТ 2893-73 | Подшипник 50207 ГОСТ 2893-73 | |
| 22 | Д25-013-А | Кольцо стопорное | |
| 23 | Д25-014 | Кольцо вала дистанционное | |
| 24 | Д25-075-Б | Шестерня смазки | |
| 25 | Д25-080 | Кольцо уплотнительное | |
| 26 | Д25-077-А | Палец шестерни | |
| 27 | Шплинт 2Х20 | Шплинт 2Х20 | |
| 28 | Д25-062 | Упор пружины | |
| 29 | Д25-059-А | Груз верхний | |
| 30 | Д25-064-Б | Болт крепления грузов | |
| 31 | Д25-061-А | Пружина грузов бендикса | |
| 32 | Д25-057-А | Корпус грузов | |
| 33 | Д25-463-А | Ось груза | |
| 34 | Д25-060-А | Груз нижний | |
| 35 | Д25-056 | Гайка бендикса в сборе | |
| 36 | Д25-054 | Шайба замковая | |
| 37 | Д25-051 | Шестерня стартерная | |
| 38 | Д25-013-А | Кольцо стопорное | |
| 38 | Д25-013-А | Кольцо стопорное | |
| 39 | Д25-017 | Заглушка стакана | |
| 40 | Подшипник 50207 ГОСТ 2893-73 | Подшипник 50207 ГОСТ 2893-73 | |
| 41 | Д25-073 | Болт стопорный | |
| 42 | Д25-015 | Стакан шарикоподшипников | |
| 43 | Д25-052 | Пружина толкателя малая | |
| 44 | Д25-053 | Пружина толкателя большая | |
| 45 | Д25-099 | Штифт | |
| 46 | Д25-016 | Кольцо вала упорное | |
| 47 | Д25-001-А | Вал механизма передачи | |
| 48 | Д25-031 | Кольцо диска стопорное | |
| 49 | ОПД-124 | Замок | |
| 50 | Д25-055-А | Толкатель бенднкса | |
| 51 | Д25-082 | Шайба | |
| 52 | КФ45-65-11 | Уплотнение самоподжимное | |
| 53 | Д25-002-А | Кольцо вала упорное | |
| 54 | Д65-25-037-М | Обечайка кожуха сцепления | |
| 55 | Д25-023 | Барабан сцепления | |
| 56 | Д25-С04 | Диск сцепления подвижной в сборе | |
| 57 | Д25-029 | Диск сцепления ведомый | |
| 58 | Д25-033 | Стакан пружины | |
| 59 | Д25-032 | Пружина сцепления | |
| 60 | Д25-036-М | Диск сцепления нажимной | |
| 61 | Д25-С13 | Штифт нажимного диска центробежный в сборе | |
| 62 | Д25-048-М | Башмак выжимной | |
| 63 | Д25-040-М | Башмак сцепления упорный | |
| 64 | Д25-047 | Пружина колодки | |
| 65 | Д25-038-М | Крышка кожуха | |
| 66 | Болт М10Х90 | Болт М10Х90 | |
| 67 | Д25-049-А | Палец башмака | |
| 68 | Д25-С19 | Рычаг сцепления в сборе | |
| 69 | Шайба 10 | Шайба 10 | |
| 69 | Шайба 10 | Шайба 10 | |
| 69 | Шайба 10 | Шайба 10 | |
| 70 | Болт М10Х25 | Болт М10Х25 | |
| 70 | Болт М10Х25 | Болт М10Х25 | |
| 71 | Гайка М10 | Гайка М10 | |
| 72 | Д25-083 | Шайба | |
| 73 | Д25-С07 | Колодка тормоза в сборе | |
| 74 | Д25-094 | Звено | |
| 75 | Д25-046 | Палец колодки | |
| 76 | Д25-034 | Гайка пружины | |
| 77 | Д25-030 | Диск сцеплений упорный | |
| 78 | Д48-25-027-А | Диск сцепления ведущий | |
| 79 | 36-1015215-М | Крышка люка рычага | |
| 80 | Д03-038 | Штифт | |
| 81 | Д25-024-А | Шайба замковая | |
| 82 | Болт М8Х12 | Болт М8Х12 | |
| 83 | Гайка М12 | Гайка М12 | |
| 84 | Шайба 12 | Шайба 12 | |
| 85 | Д25-088 | Кронштейн | |
| 86 | Шайба 8 | Шайба 8 | |
| 87 | Д25-097 | Палец | |
| 88 | Д25-012 | Шайба дистанционная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
