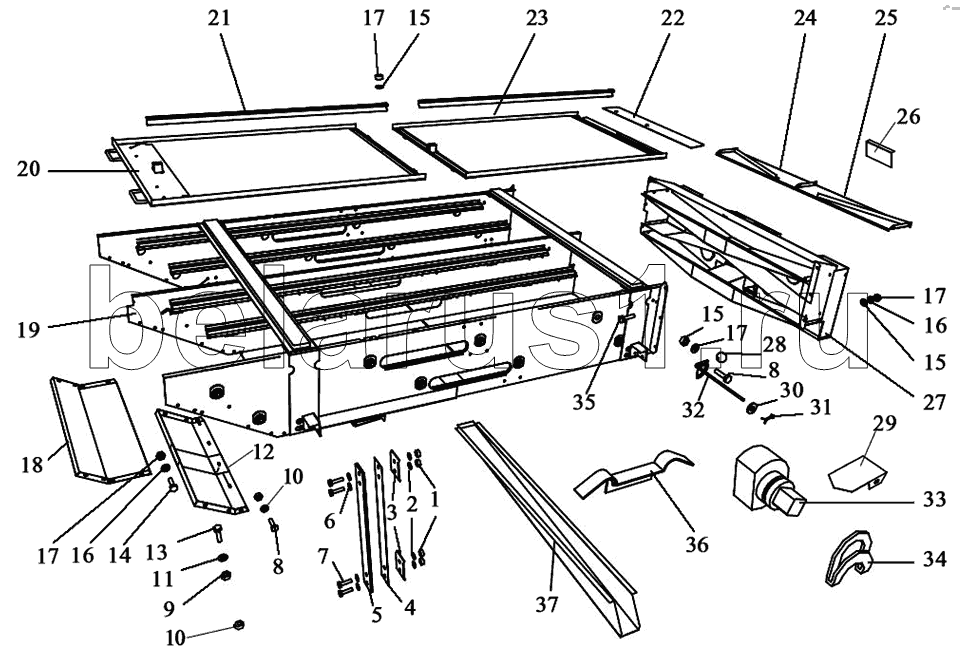

Каталог запасных частей к технике: Воронежсельмаш ЗВС-20А. Стан верхний
1
2
3
4
5
6
7
8
8
9
10
10
11
12
13
14
15
15
15
16
16
17
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Гайка М10 | Гайка М10 | |
| 2 | Шайба 10.65Г | Шайба 10.65Г | |
| 3 | ЗВТ 02.449 | Накладка | |
| 4 | ЗВТ 02.908 | Подвеска | |
| 5 | ЗВТ 02.541 | Накладка | |
| 6 | Шайба 10.02 | Шайба 10.02 | |
| 7 | Болт М10х35 | Болт М10х35 | |
| 8 | Болт М8х20 | Болт М8х20 | |
| 9 | Гайка М6 | Гайка М6 | |
| 10 | Шайба 6.65Г | Шайба 6.65Г | |
| 11 | Шайба 6.02 | Шайба 6.02 | |
| 12 | ЗВТ 84.423 | Лист | |
| 13 | Болт М6х16 | Болт М6х16 | |
| 14 | Болт М8х16 | Болт М8х16 | |
| 15 | Шайба 8.02 | Шайба 8.02 | |
| 16 | Шайба 8.65Г | Шайба 8.65Г | |
| 17 | Гайка М8 | Гайка М8 | |
| 18 | ЗВТ 84.426 | Лист | |
| 19 | ЗВТ 84.010 | Корпус стана | |
| 20 | ЗВТ 84.080 | Рамка | |
| 21 | ЗВТ 02.160 | Рейка прижимная | |
| 22 | ЗВТ 84.090 | Прижим | |
| 23 | ЗВТ 84.070 | Рамка | |
| 24 | ЗВТ 84.100 | Скат | |
| 25 | ЗВТ 84.100-01 | Скат | |
| 26 | СВС 4003 | Заслонка | |
| 27 | ЗВТ 84.130 | Остов приемника | |
| 28 | ОВИ 05.004 | Ролик | |
| 29 | ЗВТ 84.401 | Заслонка | |
| 30 | Шайба 12.02 | Шайба 12.02 | |
| 31 | Шплинт 3,2х20 | Шплинт 3,2х20 | |
| 32 | ЗВТ 84.140 | Рукоятка | |
| 33 | ОВБ 1261 | Кулачок | |
| 34 | ОВБ 4746 | Шайба | |
| 35 | Болт М8х25 | Болт М8х25 | |
| 36 | ЗВТ 02.509 | Пружина | |
| 37 | ЗВТ 84.429 (ЗВТ 84.511) | Течка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
