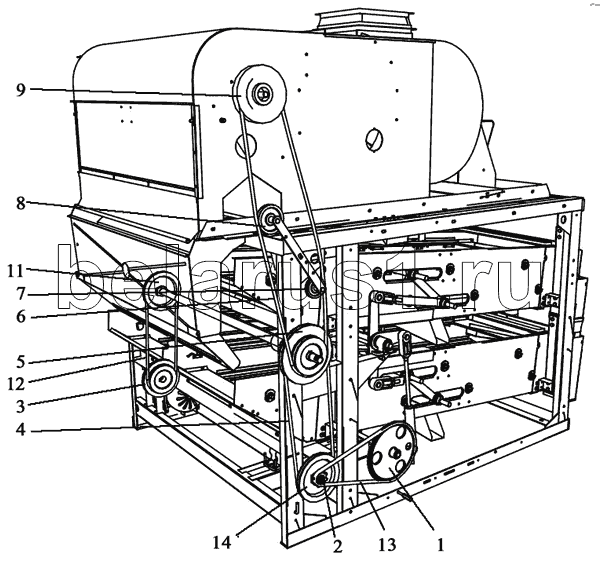

Каталог запасных частей к технике: Воронежсельмаш ЗВС-20А. Схема расположения ремней
1
2
3
4
5
6
7
8
9
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЗВТ 99.100 | Звездочка | |
| 2 | Цепь ПР-12,05 31 80 | Цепь ПР-12,05 31 80 | |
| 3 | ЗВТ 80.101 | Шкив | |
| 4 | Ремень клиновой В (Б) 1800Т | Ремень клиновой В (Б) 1800Т | |
| 5 | Н 209.006А | Шкив Н 209.006А | |
| 6 | Ремень клиновой В (Б) 3150Т | Ремень клиновой В (Б) 3150Т | |
| 7 | МСУ 08.200 | Ролик натяжной | |
| 8 | СММ 08.130 | Ролик натяжной | |
| 9 | ЗВТ 86.102 | Шкив | |
| 11 | ЗВТ 86.105 | Шкив | |
| 12 | Ремень клиновой В(Б) 2360Т | Ремень клиновой В(Б) 2360Т | |
| 13 | СММ 00.601-02 | Звездочка | |
| 14 | Н 209.017А | Шкив Н 209.017А |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
