Каталог запасных частей к технике: Воронежсельмаш ОВС-25. ОВИ 03.000 Часть воздушная
ОВИ 03.000
1
2
3
4
5
7
8
9
10
11
12
13
14
16
17
18
19
20
21
22
23
24
26
28
30
32
33
34
34
34
34
35
36
37
38
39
40
40
40
41
42
43

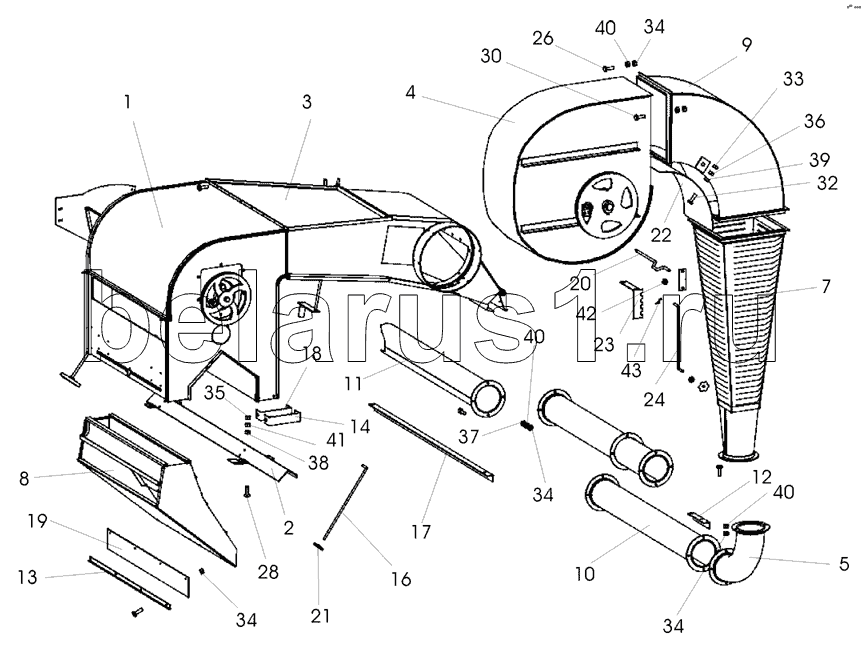

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ОВИ 03.000 | ОВИ 03.000 | Аспирация | |
| 1 | ОВИ 03.010 | Камера приемная | |
| 2 | ОВИ 03.080 | Кронштейн | |
| 3 | ОВИ 03.090 | Воздуховод | |
| 4 | ОВИ 03.110 | Вентилятор | |
| 5 | ОВИ 03.140 | Колено | |
| 6 | ОВИ 03.150 | Труба | |
| 7 | ОВИ 03.190 | Пылеотделитель | |
| 8 | ОВИ 03.200 | Лоток | |
| 9 | ОВИ 03.220 | Переходник | |
| 10 | ОВИ 03.230 | Труба | |
| 11 | ОВИ 03.240 | Носок | |
| 12 | ОВИ 03.403 | Кронштейн | |
| 13 | ОВИ 03.443 | Накладка | |
| 14 | ОВИ 03.504 | Накладка | |
| 15 | ОВИ 07.506 | Подкладка | |
| 16 | ОВИ 03.604 | Штанга | |
| 17 | ОВИ 03.701 | Уголок | |
| 18 | ОВИ 03.001 | Пластина | |
| 19 | ОВИ 03.002 | Фартук | |
| 20 | ОВБ 64-5 | Ось | |
| 21 | ОВБ 81 | Гайка | |
| 22 | ОВБ 4677 | Заслонка | |
| 23 | ОВБ 4863 | Кронштейн | |
| 24 | ОВБ 6320 | Рукоятка | |
| 25 | М6х16 | Болт | |
| 26 | М8х20 | Болт | |
| 27 | М6х20 | Болт | |
| 28 | М10х30 | Болт | |
| 29 | М10х45 | Болт | |
| 30 | ВМ6х16 | Винт | |
| 31 | М8х16 | Болт | |
| 32 | ВМ6х30 | Винт | |
| 33 | М6 | Гайка | |
| 34 | М8 | Гайка | |
| 35 | М10 | Гайка | |
| 36 | 6 | Шайба | |
| 37 | 8 | Шайба | |
| 38 | 10 | Шайба | |
| 39 | 6.65Г | Шайба | |
| 40 | 8.65Г | Шайба | |
| 41 | 10.65Г | Шайба | |
| 42 | 12 | Шайба | |
| 43 | 2,5х16 | Шплинт | |
| 44 | 08.фев | Шайба | |
| 45 | 10.фев | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
