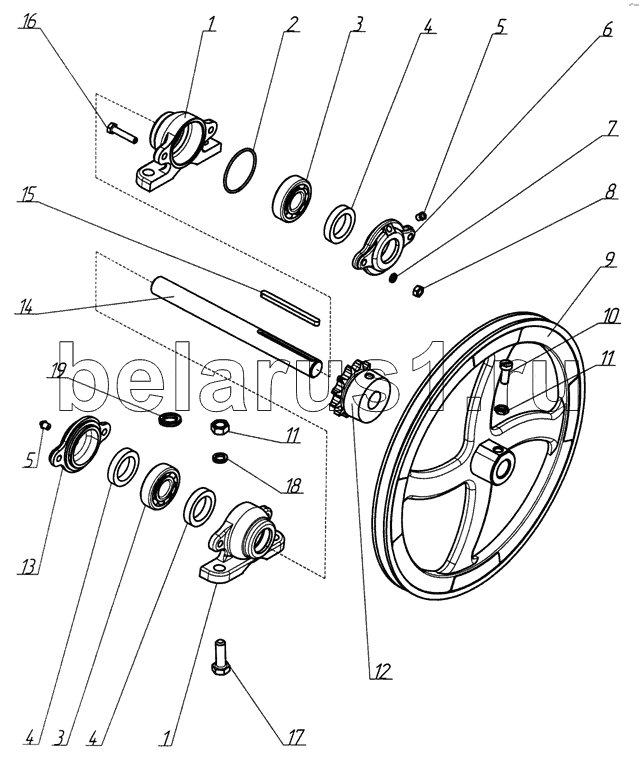

Каталог запасных частей к технике: Воронежсельмаш НПК-25. Контр привод
1
1
2
3
3
4
4
4
5
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н 026.056 | Корпус подшипника | |
| 2 | Н 026.503 | Кольцо распорное | |
| 3 | 11205 ГОСТ 8545-75 | Подшипник | |
| 4 | 1,1-25x42-1 ГОСТ 8752-79 | Манжета | |
| 5 | 1.2. УХЛ1 ГОСТ 19853-74 | Масленка | |
| 6 | Н 026.162 | Крышка подшипника | |
| 7 | 8 65Г.019 ГОСТ 6402-70 | Шайба | |
| 8 | М8.6.019 ГОСТ 5915-70 | Гайка | |
| 9 | Н 116.495 (Н 209.017А) | Шкив | |
| 10 | ОВБ6335 | Винт | |
| 11 | М10.6.019 ГОСТ 5915-70 | Гайка | |
| 12 | Н 116.481 | Звездочка | |
| 13 | Н 026.224 | Крышка подшипника | |
| 14 | Н 116.482 | Вал | |
| 15 | Н 116.492 | Шпонка | |
| 16 | М8х40.58.019 ГОСТ 7796-70 | Болт | |
| 17 | М10х35.58.019 ГОСТ 7796-70 | Болт | |
| 18 | 10 65Г05 ГОСТ 6402-70 | Шайба | |
| 19 | 10.02 Ст3.019 ГОСТ 11371-78 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
