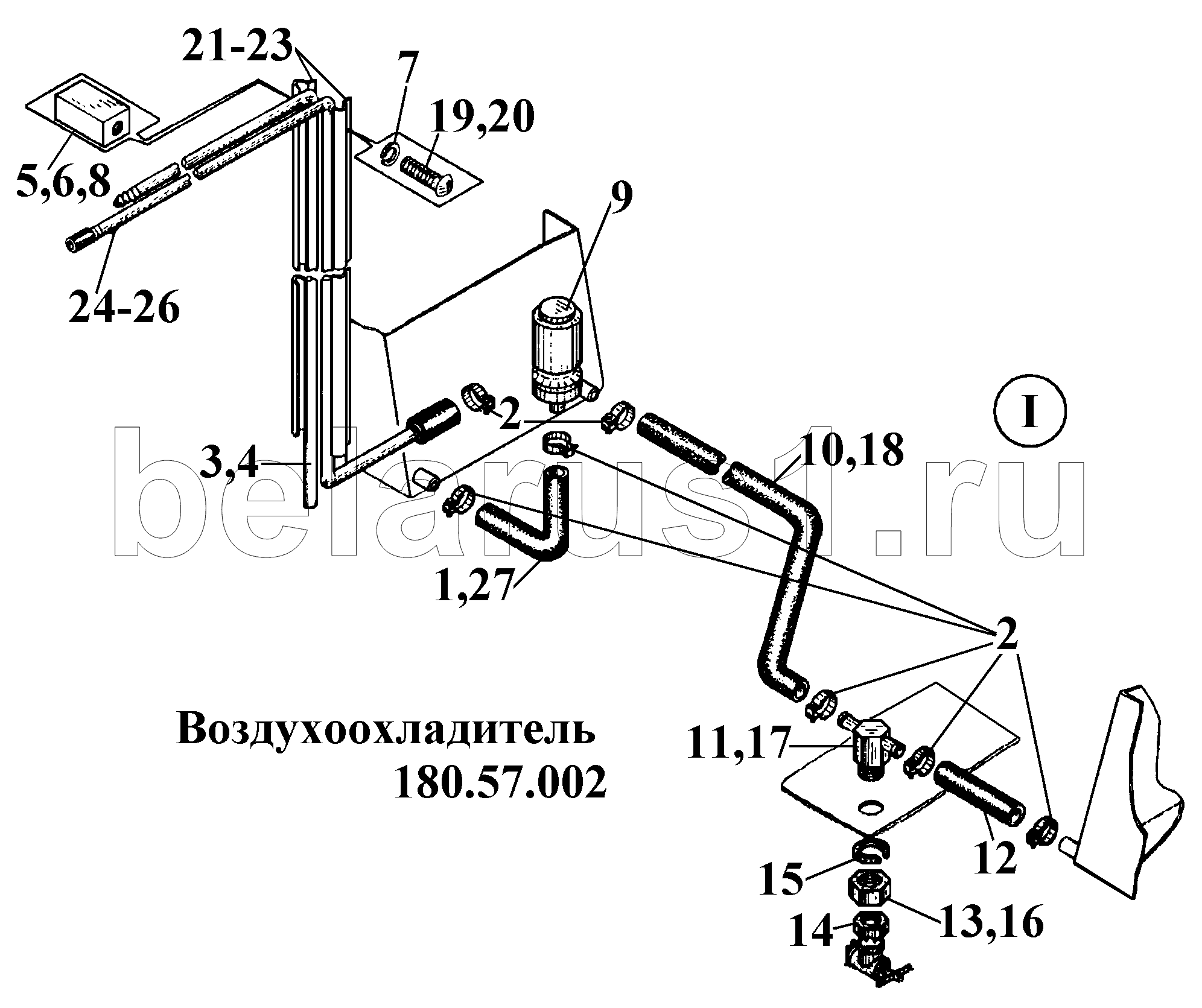

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Воздухоохладитель 180.57.002 (2)
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
23
24
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 77.06.011-10 | 77.06.011-10 | Хомутик | |
| 77.06.011-20 | 77.06.011-20 | Хомут стяжной | |
| 180.57.279-21 | 180.57.279-21 | Трубка | |
| 1 | 180.57.279-03 | Трубка | |
| 2 | 77.06.011 | Хомутик стяжной | |
| 3 | 180.57.077 | Трубка слива воды | |
| 4 | 180.57.077-20 | Трубка слива воды | |
| 5 | К77.66.360 | Кронштейн | |
| 6 | К77.66.360-10 | Кронштейн | |
| 7 | 5.65Г.05 | Шайба ГОСТ 6402-70 | |
| 8 | К77.66-360-20 | Кронштейн | |
| 9 | 180.57.276 | Электродвигатель с насосом | |
| 10 | 180.57.279-02 | Трубка | |
| 11 | 180.57.084 | Штуцер | |
| 12 | 180.57.279-01 | Трубка | |
| 13 | М24х2-6Н.04.016 | Гайка | |
| 14 | 85.13.050-1 | Кран с воротком | |
| 15 | 24.65Г.05 | Шайба ГОСТ 6402-70 | |
| 16 | М24х2-бН.04.029 | Гайка | |
| 17 | 180.57.084-20 | Штуцер | |
| 18 | 180.57.279-22 | Трубка | |
| 19 | BM5-6gx22.58.016 | Винт | |
| 20 | BM5-6gx22.58.029 | Винт | |
| 21 | 180.57.295 | Рейка | |
| 22 | 180.57.295-10 | Рейка | |
| 23 | 180.57.295-20 | Рейка | |
| 24 | 180.57.076 | Трубка подачи воды | |
| 25 | 180.57.076-10 | Трубка подачи воды | |
| 26 | 180.57.076-20 | Трубка подачи воды | |
| 27 | 180.57.279-23 | Трубка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
