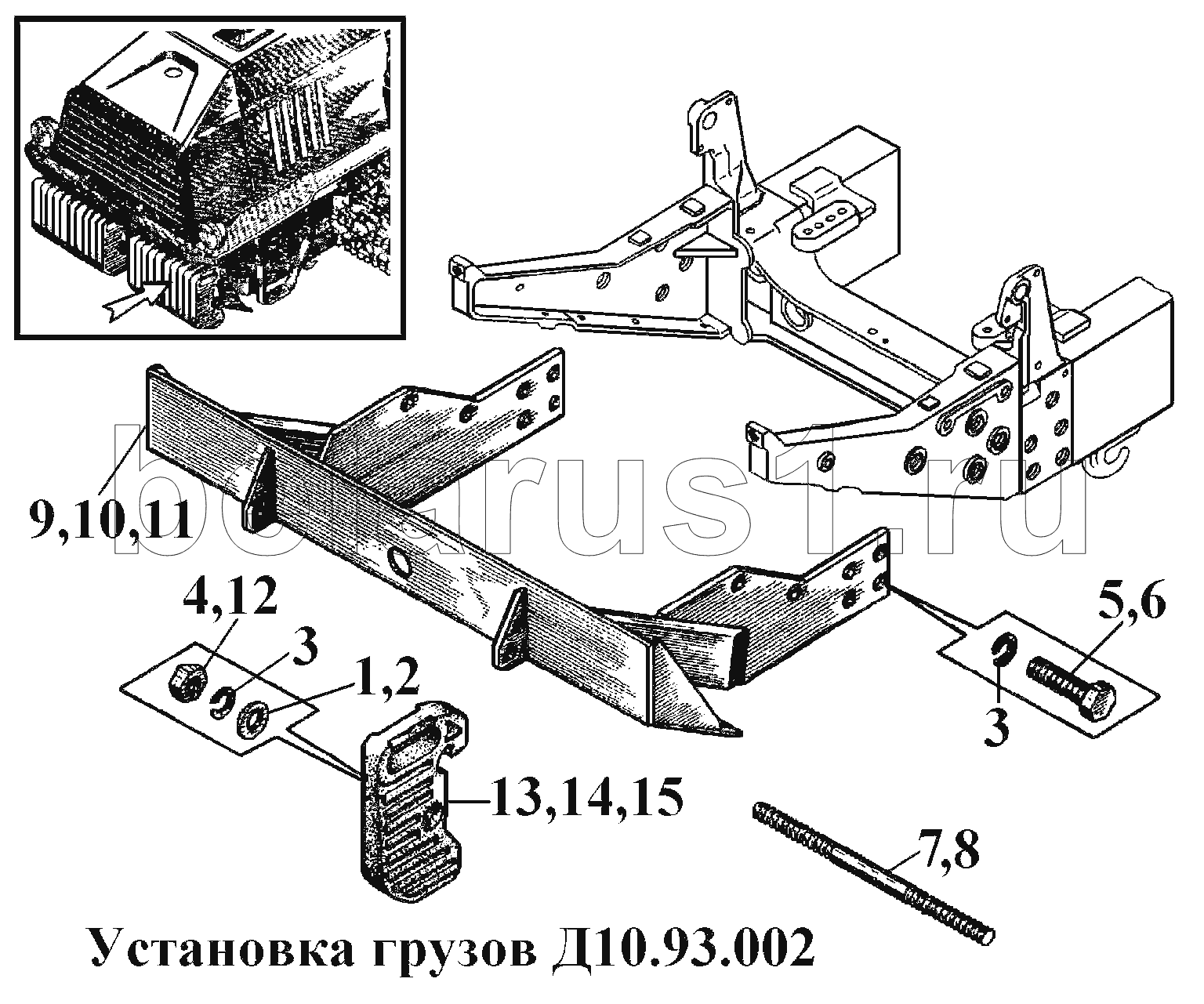

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Установка грузов Д10.93.002
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С20.01.08кп.0215 | Шайба | |
| 2 | С20.01.08кп.013 | Шайба | |
| 3 | 20.65Г.05 | Шайба ГОСТ 6402-70 | |
| 4 | М20-6Н.6.016 | Гайка | |
| 5 | M20-6gx40.58.029 | Болт | |
| 6 | M20-6gx40.58.016 | Болт | |
| 7 | Д10.93.311 | Шпилька | |
| 8 | Д10.93.311-20 | Шпилька | |
| 9 | Д10.93.030 | Кронштейн грузов | |
| 10 | Д10.93.030-10 | Кронштейн грузов | |
| 11 | Д10.93.030-20 | Кронштейн грузов | |
| 12 | М20-6Н.6.029 | Гайка | |
| 13 | 88.30.144 | Груз | |
| 14 | 88.30.144-10 | Груз | |
| 15 | 88.30.144-20 | Груз |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
