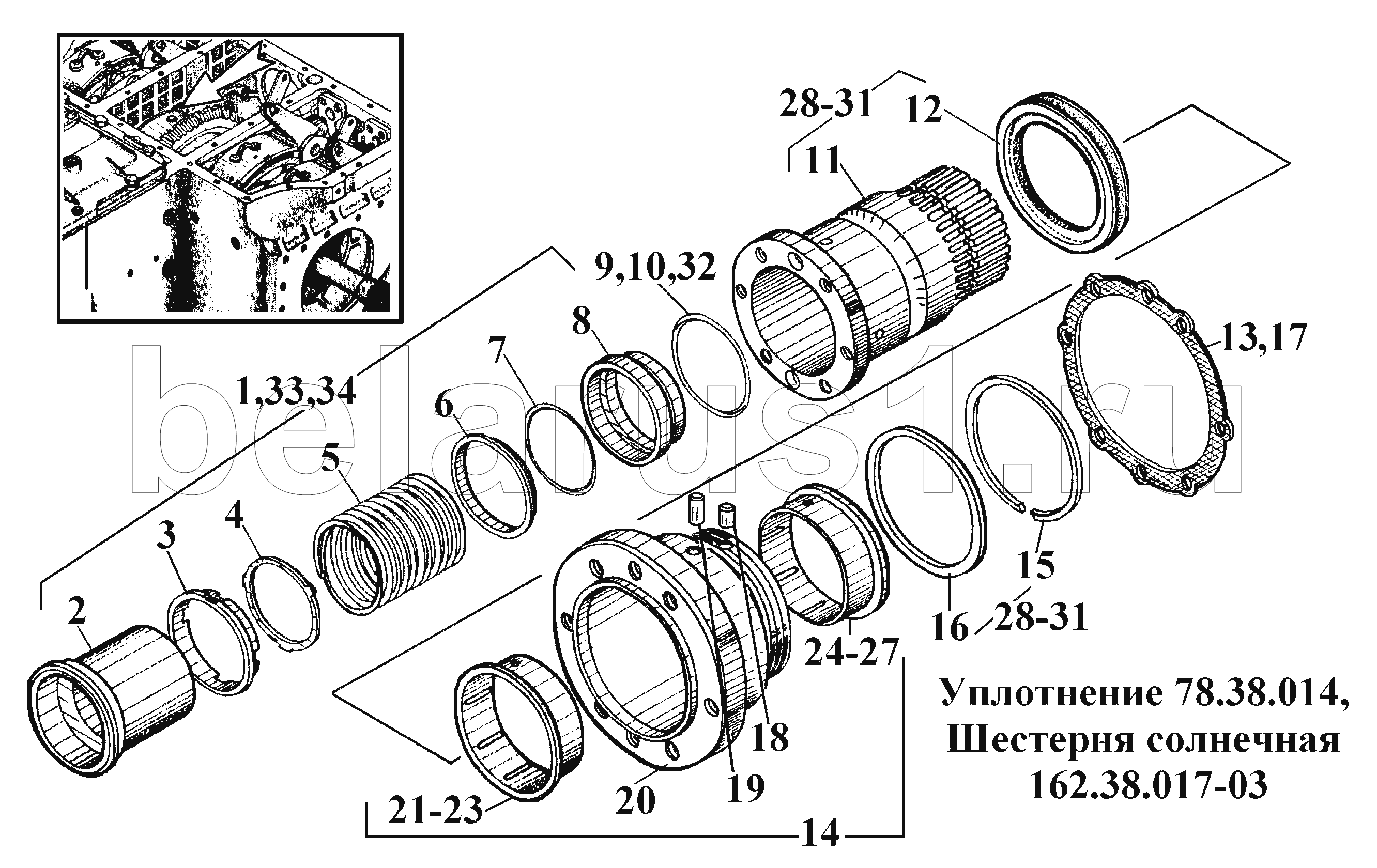

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Уплотнение. Шестерня солнечная
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
23
24
27
28
28
31
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 78.38.014 | Уплотнение в сборе | |
| 2 | 78.35.045 | Стакан | |
| 3 | 78.38.120 | Шайба | |
| 4 | 78.38.283 | Шайба | |
| 5 | 78.38.115 | Пружина | |
| 6 | 78.38.282 | Кольцо | |
| 7 | 78.38.121 | Кольцо | |
| 8 | 78.38.119 | Кольцо | |
| 9 | 78.38.184А | Кольцо уплотнительное | |
| 10 | 78.38.184А-10 | Кольцо уплотнительное | |
| 11 | 112.38.104 | Шестерня солнечная | |
| 12 | I.1.-105x130-4 | Манжета | |
| 13 | 77.38.222 | Прокладка стакана подшипника | |
| 14 | 162.38.019-02 | Стакан подшипника | |
| 15 | 77.38.137А | Кольцо стопорное | |
| 16 | 77.38.136 | Кольцо | |
| 17 | 77.38.222-20 | Прокладка | |
| 18 | 77.38.705 | Штифт малый | |
| 19 | 77.38.706 | Штифт большой | |
| 20 | 162.38.110 | Стакан подшипника | |
| 21 | 77.38.299А | Втулка подшипника | |
| 22 | 77.38.299Б | Втулка подшипника | |
| 23 | 77.38.299В | Втулка подшипника | |
| 24 | 77.38.299А-01 | Втулка подшипника | |
| 25 | 77.38.299Б-01 | Втулка подшипника | |
| 26 | 77.38.299В-01 | Втулка подшипника | |
| 27 | 77.38.131-01 | Втулка подшипника | |
| 28 | 162.38.017-03 | Шестерня солнечная | |
| 29 | 162.38.017-13 | Шестерня солнечная | |
| 30 | 162.38.017-04 | Шестерня солнечная | |
| 31 | 162.38.017-014 | Шестерня солнечная | |
| 32 | 78.38.184А-20 | Кольцо уплотнительное | |
| 33 | 78.38.014-10 | Уплотнение | |
| 34 | 78.38.014-20 | Уплотнение |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
