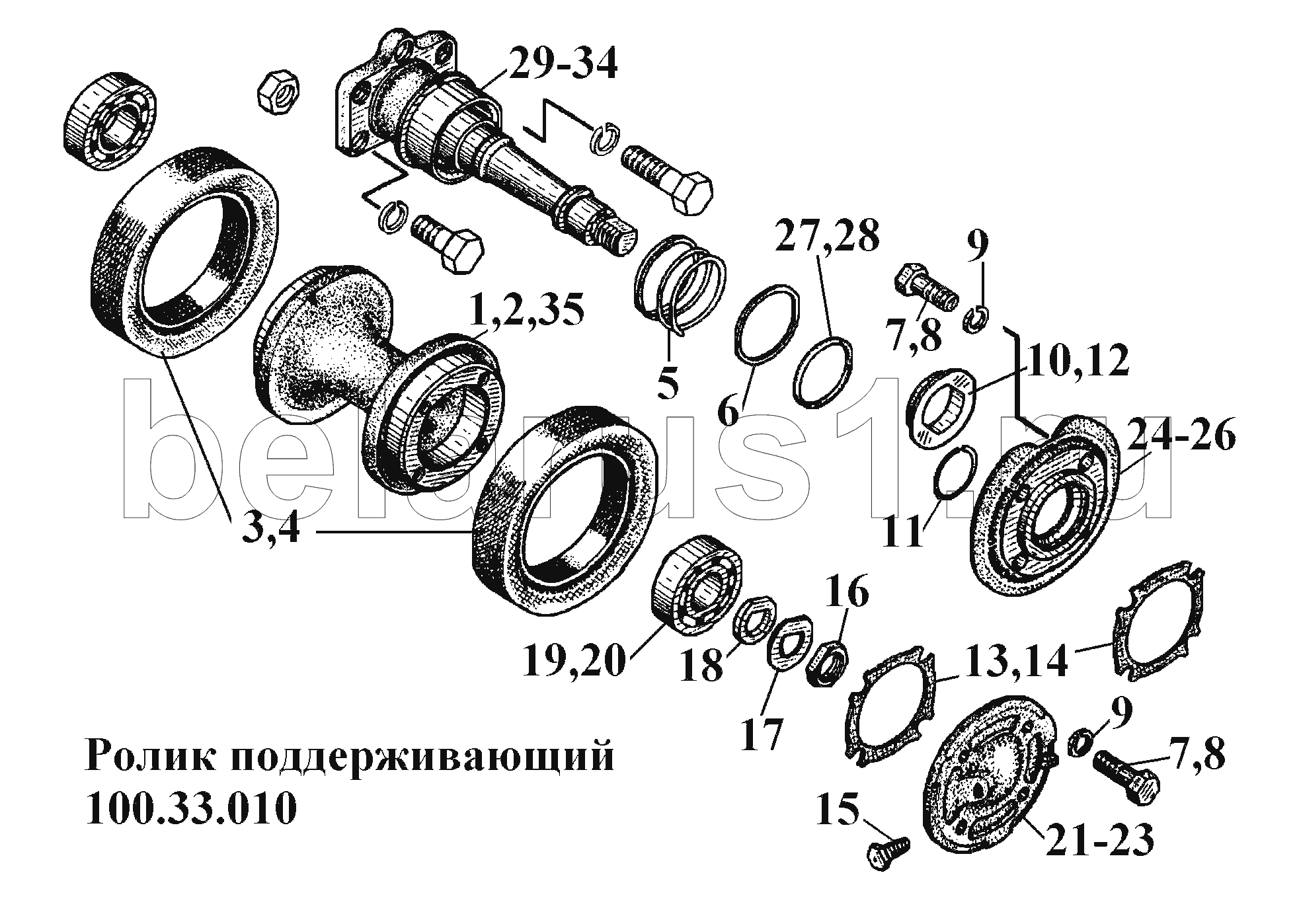

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Ролик поддерживающий 100.33.010
1
2
3
4
5
6
7
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
23
24
26
27
28
29
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А25.33.101 | Корпус ролика | |
| 2 | А25.33.101-10 | Ступица РТМ-А23.1.25-79 | |
| 3 | А25.33.102 | Заказать | Бандаж |
| 4 | А25.33.102-20 | Бандаж резиновый РТМ-А23.1.25-79 | |
| 5 | А11.00.105 | Пружина | |
| 6 | А11.00.104 | Шайба РТМ-А23.1.11-79 | |
| 7 | M12x6gx35.88.35.029 | Болт | |
| 8 | M12x6gx35.88.35.016 | Болт | |
| 9 | 12.65Г.05 | Шайба ГОСТ 6402-70 | |
| 10 | А11.00.102 | Кольцо уплотнительное | |
| 11 | A11.00.106 | Кольцо стопорное | |
| 12 | A11.00.108 | Кольцо | |
| 13 | А25.33.104 | Прокладка | |
| 14 | А25.33.104-20 | Прокладка | |
| 15 | КгЗ/8 20кп.029 | Пробка | |
| 16 | А25.33.107 | Гайка низкая | |
| 17 | А25.33.106 | Шайба отгибная | |
| 18 | А25.33.105 | Шайба с лыской | |
| 19 | 407 | Заказать Заказать | Шарикоподшипник радиальный однорядный |
| 20 | 407К | Подшипник ГОСТ 8338-75 | |
| 21 | А25.33.103 | Заказать | Крышка |
| 22 | А25.33.103-10 | Крышка | |
| 23 | А25.33.103-20 | Крышка | |
| 24 | 100.33.014 | Корпус уплотнения | |
| 25 | 100.33.014-10 | Корпус уплотнения | |
| 26 | 100.33.014-20 | Корпус уплотнения | |
| 27 | А11.00.103 | Кольцо | |
| 28 | А11.00.103Т | Кольцо | |
| 29 | А25.33.011 | Кронштейн РТМ-А23.1.25-79 | |
| 30 | А25.33.016-01 | Кронштейн сварной | |
| 31 | А25.33.011-10 | Кронштейн сварной | |
| 32 | А25.33.016-11 | Кронштейн сварной | |
| 34 | А25.33.016-21 | Кронштейн сварной | |
| 35 | А25.33.101-20 | Ступица РТМ-А23.1.25-79 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
