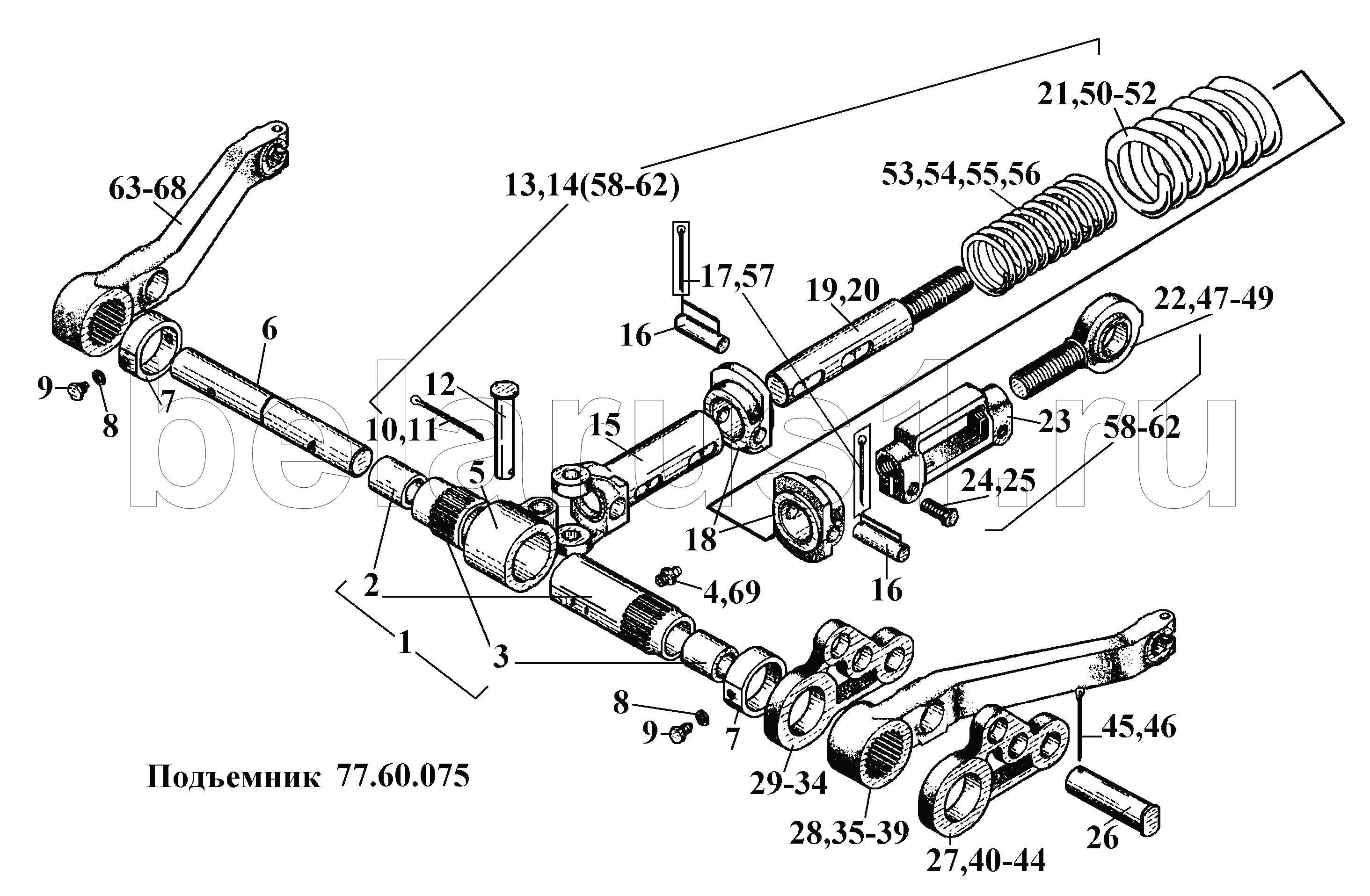

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Подъемник 77.60.075
1
2
3
4
5
6
7
7
8
8
9
9
10
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
34
35
39
40
44
45
46
47
49
50
52
53
54
55
56
57
58
58
62
62
63
68
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 77.60.112-10 | 77.60.112-10 | Кольцо упорное (поз. 7) | |
| 162.60.103-20 | 162.60.103-20 | Головка (поз. 5) | |
| 162.60.103-10 | 162.60.103-10 | Головка (поз. 5) | |
| 77.60.112-20 | 77.60.112-20 | Кольцо упорное (поз. 7) | |
| 77.60.111-20 | 77.60.111-20 | Винт | |
| 1 | 162.60.020-01 | Вал | |
| 2 | 162.60.114 | Втулка | |
| 3 | 162.60.109 | Вал | |
| 4 | 1.3УХЛ1 | Масленка | |
| 5 | 162.60.103 | Головка | |
| 6 | 77.60.105 | Ось верхняя | |
| 7 | 77.60.112 | Кольцо упорное | |
| 8 | 14.65Г.05 | Шайба ГОСТ 6402-70 | |
| 9 | 77.60.111 | Винт установочный | |
| 10 | 10x71.029 | Шплинт | |
| 12 | 162.60.112 | Палец | |
| 13 | 162.60.031.22 | Вилка с пружинами | |
| 14 | 162.60.051-02 | Вилка с пружинами | |
| 15 | 162.60.038 | Вилка | |
| 16 | 77.60.146 | Палец | |
| 17 | 8x50.016 | Шплинт | |
| 18 | 77.60.147 | Шайба упорная | |
| 19 | 162.60.182-01 | Винт | |
| 20 | 162.60.182-21 | Винт | |
| 21 | 162.60.101 | Пружина большая | |
| 22 | 162.60.050 | Головка | |
| 23 | 162.60.128-01 | Муфта | |
| 24 | M20.6gx50.58.016 | Болт | |
| 25 | M20.6gx50.58.029 | Болт | |
| 26 | 77.60.138А | Палец рычага штока | |
| 27 | 77.60.103-01 | Рычаг штока | |
| 28 | 162.60.153 | Рычаг левый | |
| 29 | 77.60.103-02 | Рычаг штока | |
| 30 | 77.60.103-12 | Рычаг штока | |
| 31 | 77.60.103-22 | Рычаг штока | |
| 32 | 77.60.103-04 | Рычаг штока | |
| 33 | 77.60.103-14 | Рычаг штока | |
| 34 | 77.60.103-24 | Рычаг штока | |
| 35 | 162.60.153-10 | Рычаг левый | |
| 36 | 162.60.153-20 | Рычаг левый | |
| 37 | 162.60.153-1 | Рычаг левый | |
| 38 | 162.60.153-10 | Рычаг левый | |
| 39 | 162.60.153-20 | Рычаг левый | |
| 40 | 77.60.103-11 | Рычаг штока | |
| 41 | 77.60.103-21 | Рычаг штока | |
| 42 | 77.60.103-03 | Рычаг штока | |
| 43 | 77.60.103-13 | Рычаг штока | |
| 44 | 77.60.103-23 | Рычаг штока | |
| 45 | 8x50.016 | Шплинт | |
| 46 | 8x50.029 | Шплинт | |
| 47 | 162.60.050-20 | Головка | |
| 48 | 162.60.050-11 | Головка | |
| 49 | 162.60.050-21 | Головка | |
| 50 | 162.60.101-10 | Пружина большая | |
| 51 | 162.60.101-20 | Пружина большая | |
| 52 | 77.60142 | Пружина большая | |
| 53 | 162.60.102 | Пружина малая | |
| 54 | 162.60.102-10 | Пружина малая | |
| 55 | 162.60.102-20 | Пружина малая | |
| 56 | 77.60.143 | Пружина малая | |
| 57 | 8x50.029 | Шплинт | |
| 58 | 77.60.071 | Тяга верхняя | |
| 59 | 77.60.071-10 | Тяга верхняя | |
| 60 | 77.60.071-20 | Тяга верхняя | |
| 61 | 77.60.071-11 | Тяга верхняя | |
| 62 | 77.60.071-21 | Тяга верхняя | |
| 63 | 162.60.154 | Рычаг правый | |
| 64 | 162.60.154-10 | Рычаг правый | |
| 65 | 162.60.154-2 | Рычаг правый | |
| 66 | 162.60.154-1 | Рычаг правый | |
| 67 | 162.60.154-10 | Рычаг правый | |
| 68 | 162.60.154-20 | Рычаг правый | |
| 69 | 1.3Т1 | Масленка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
