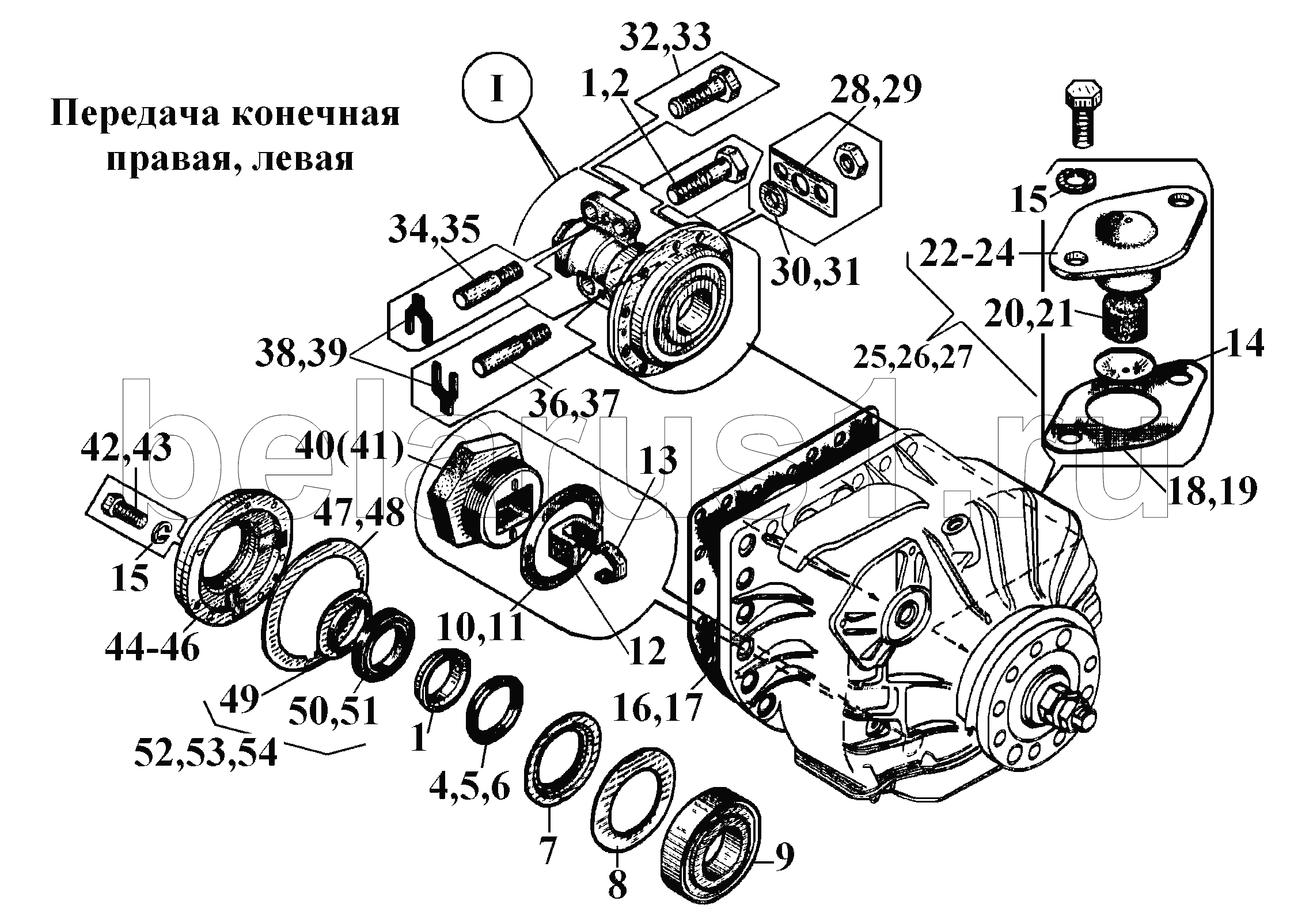

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Передача конечная правая, левая (5)
1
1
2
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 77.39.126-1Б-10 | 77.39.126-1Б-10 | Пробка (поз. 40) | |
| 77.39.127-1-10 | 77.39.127-1-10 | Пробка (поз. 40) | |
| 77.39.127-1 | 77.39.127-1 | Пробка (поз. 40) | |
| 77.39.127-1-20 | 77.39.127-1-20 | Пробка (поз. 40) | |
| 77.39.015-1Б-10 | 77.39.015-1Б-10 | Пробка с магнитом (поз. 41) | |
| 77.39.015-1Б-20 | 77.39.015-1Б-20 | Пробка с магнитом (поз. 41) | |
| 77.39.016-1 | 77.39.016-1 | Пробка с магнитом в сборе (с левой резьбой) | |
| 77.39.016-1-10 | 77.39.016-1-10 | Пробка с магнитом (поз. 41) | |
| 77.39.016-1-20 | 77.39.016-1-20 | Пробка с магнитом (поз. 41) | |
| 77.39.126-1 Б-20 | 77.39.126-1 Б-20 | Пробка (поз. 40) | |
| 1 | 112.39.119 | Кольцо | |
| 2 | M16-6gx75.88.35.029 | Болт | |
| 4 | 77.38.107А | Кольцо уплотнительное | |
| 5 | 77.38.107А-10 | Кольцо уплотнительное | |
| 6 | 77.38.107А-20 | Кольцо уплотнительное | |
| 7 | 112.39.126 | Шайба | |
| 8 | 77.39.128 | Шайба | |
| 9 | 32315КМ | Роликоподшипник радиальный с короткими роликами (75Х160Х37) | |
| 10 | 77.37.203 | Прокладка пробки | |
| 11 | 77.37.203-20 | Прокладка | |
| 12 | 54.38.602 | Магнит | |
| 13 | 77.39.153А | Пластина запорная | |
| 14 | 77.39.146 | Набивка | |
| 15 | 10.65Г.05 | Шайба ГОСТ 6402-70 | |
| 16 | 77.39.122 | Прокладка корпуса конечной передачи | |
| 17 | 77.39.122-20 | Прокладка | |
| 18 | 77.39.137 | Прокладка | |
| 19 | 77.39.137-20 | Прокладка | |
| 20 | 7.37.243 | Заглушка | |
| 21 | 7.37.243-20 | Заглушка | |
| 22 | 77.39.114-1 | Крышка | |
| 23 | 77.39.114-1-10 | Крышка | |
| 24 | 77.39.114-1-20 | Крышка | |
| 25 | 77.39.017-1 | Крышка с сапуном в сборе | |
| 26 | 77.39.017-1-10 | Крышка с сапуном | |
| 27 | 77.39.017-1-20 | Крышка с сапуном | |
| 28 | 77.39.120 | Пластина замковая (1,4 мм) | |
| 29 | 77.39.120-20 | Пластина замковая | |
| 30 | 77.39.149 | Шайба черная | |
| 31 | 77.39.149-20 | Шайба черная | |
| 32 | M16-6gx45.88.35.016 | Болт | |
| 33 | M16-6gx45.88.35.029 | Болт | |
| 34 | 77.39.112A | Штифт | |
| 35 | 77.39.112А-20 | Штифт | |
| 36 | 77.39.133А | Штифт | |
| 37 | 77.39.133А-20 | Штифт | |
| 38 | 77.39.121 | Прокладка регулировочная | |
| 39 | 77.39.121-01 | Прокладка регулировочная | |
| 40 | 77.39.126-1Б | Пробка | |
| 41 | 77.39.015-1Б | Пробка с магнитом в сборе | |
| 42 | M10-6gx45.88.35.016 | Болт | |
| 43 | M10-6gx45.88.35.029 | Болт | |
| 44 | 112.39.131 | Корпус сальника | |
| 45 | 112.39.131-10 | Корпус сальника | |
| 46 | 112.39.131-20 | Корпус сальника | |
| 47 | 77.39.143 | Прокладка корпуса сальника | |
| 48 | 77.39.143-20 | Прокладка | |
| 49 | 112.39.125 | Шайба упорная | |
| 50 | 85x110-4 | Манжета | |
| 51 | 11-85x110-4 | Манжета | |
| 52 | 112.39.013 | Корпус сальника | |
| 53 | 112.39.013-10 | Корпус сальника | |
| 54 | 112.39.013-20 | Корпус сальника |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
