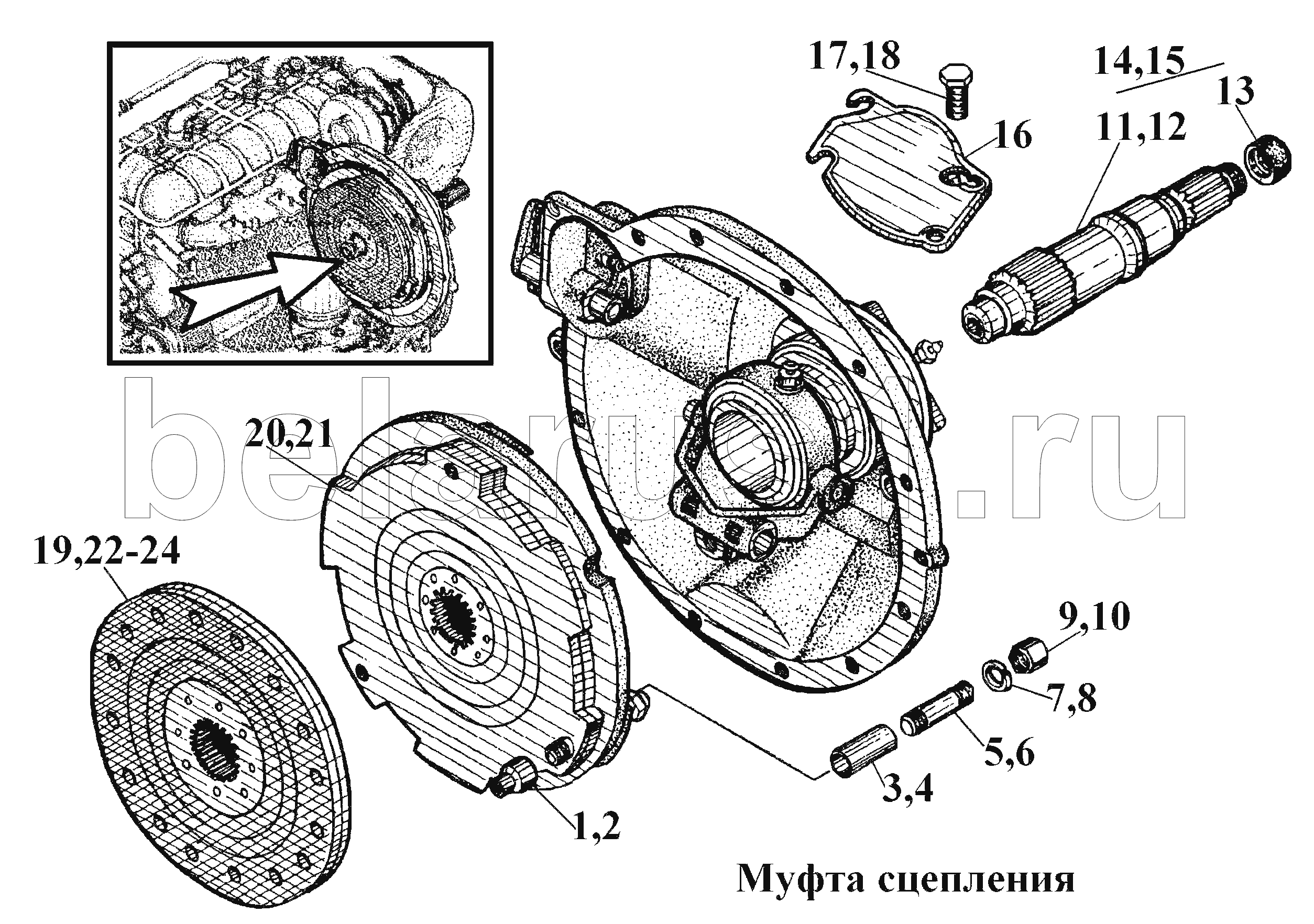

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Муфта сцепления (2)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 41-2115 | Втулка | |
| 2 | 41-2115-00.20 | Втулка | |
| 3 | 41-2143 | Втулка | |
| 4 | 41-2143-00.20 | Втулка | |
| 5 | 41-2108 | Шпилька | |
| 6 | 41-2108-00.20 | Шпилька | |
| 7 | 14.65Г.05 | Шайба ГОСТ 6402-70 | |
| 8 | 14.65Г.0212 | Шайба | |
| 9 | М14-6Н.8.013 | Гайка | |
| 10 | М14-6Н. 8.029 | Гайка | |
| 11 | 41-2103-3 | Вал сцепления | |
| 12 | 41-2103-3.20 | Вал сцепления | |
| 13 | 41-2148 | Втулка защитная | |
| 14 | 41-21с16 | Вал сцепления | |
| 15 | 41-21с16-00.20 | Вал сцепления | |
| 16 | 6Т2-2137-1 | Крышка люка | |
| 17 | M10-6gx16.88.35.013 | Болт | |
| 18 | M10-6gx16.88.35.029 | Болт | |
| 19 | А52.21.000-70 | Заказать | Диск ведомый |
| 20 | А52.22.000-30 | Кожух с дисками | |
| 21 | А52.22.000-33 | Кожух с дисками | |
| 22 | А52.21.000-73 | Диск ведомый | |
| 24 | А52.21.000-93 | Диск ведомый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
