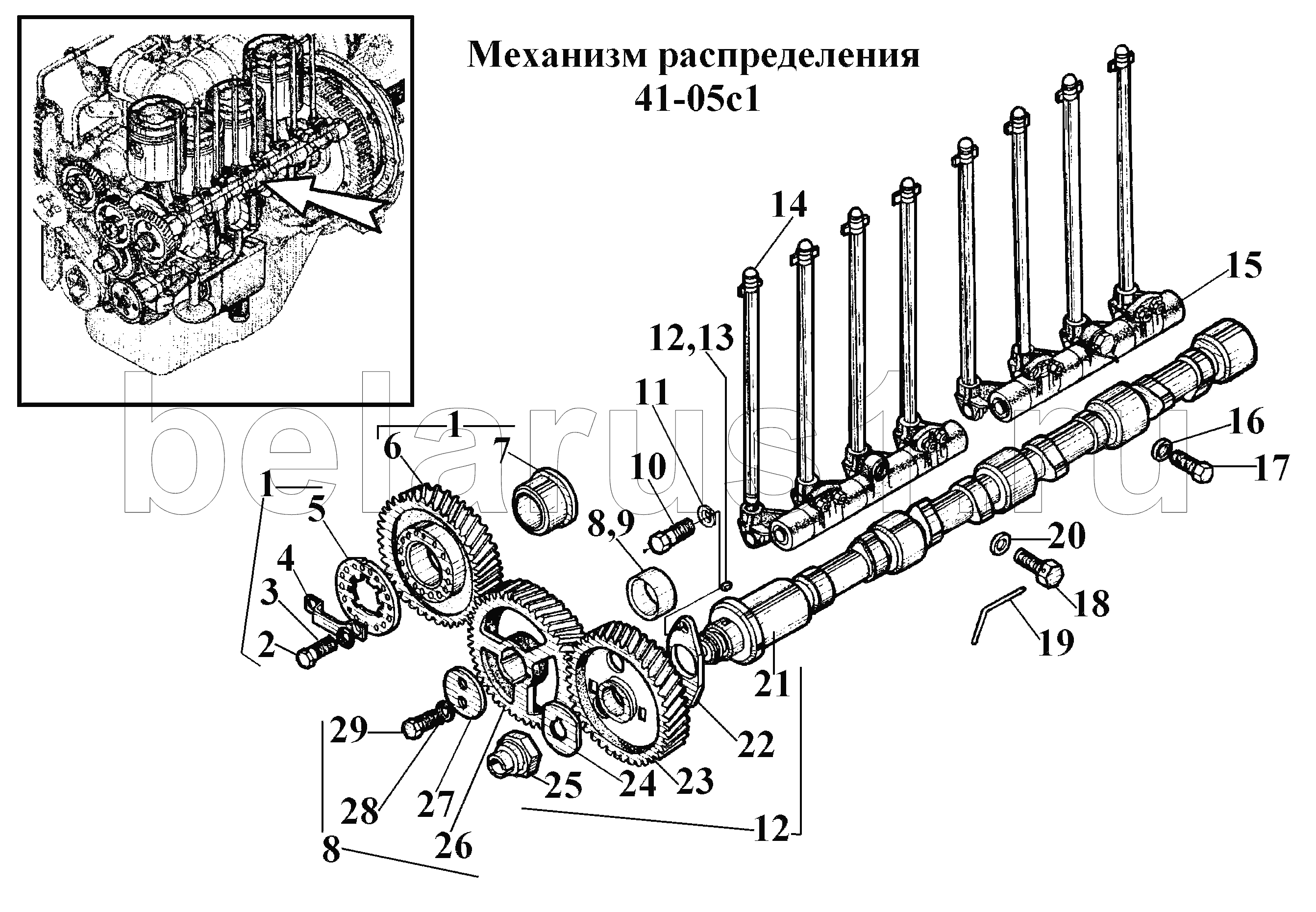

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Механизм распределения 41-05с1
1
1
2
3
4
5
6
7
8
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 41-05с13 | Колесо зубчатое с фланцем | |
| 2 | М10-6gх25.88.35.013 | Болт ГОСТ 7796-70 | |
| 3 | 10.65Г.05 | Шайба ГОСТ 6402-70 | |
| 4 | 41-0533-1 | Скоба | |
| 5 | 41-0507 | Фланец шлицевой | |
| 6 | 41-05с12 | Шестерня привода топливного насоса в сборе | |
| 7 | СМД55-0505 | Втулка | |
| 8 | 6Т2-05с6 | Установка зубчатого колеса | |
| 9 | 475371 | Втулка | |
| 10 | М12-6gх40.88.35.013 | Болт | |
| 11 | 12.65Г.05 | Шайба ГОСТ 6402-70 | |
| 12 | 41-05с4 | Вал распределительный | |
| 13 | 8x11 | Шпонка | |
| 14 | 6Т2-05с8А | Штанга толкателя | |
| 15 | 41-05сЗ | Ось толкателей | |
| 16 | 10.65Г.05 | Шайба ГОСТ 6402-70 | |
| 17 | М10-6gх25.88.35.013 | Болт ГОСТ 7796-70 | |
| 18 | 6Т2-0514-1А | Болт специальный | |
| 19 | 6Т2-0535 | Проволока 01-0-с | |
| 20 | А12х2.01.8кп.05 | Шайба | |
| 21 | 41-0501-20 | Вал распределительный | |
| 22 | 41-0534-3 | Шайба упорная | |
| 23 | z=40" | "Колесо зубчатое m=3,5 | |
| 24 | 01М-0521 | Шайба стопорная | |
| 25 | 01М-0522 | Гайка поводок | |
| 26 | 6Т2-05с9 | Шестерня паразитная в сборе | |
| 27 | СМД55-0506 | Шайба | |
| 28 | 8.65Г.05 | Шайба ГОСТ 6402-70 | |
| 29 | М8-6gх16.88.35013 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
